inels RFSTI-111B Installation Seite 2

RFSTI-111B
Overheating protection of room
EN
Das Wärmeschutzelement
DE AT

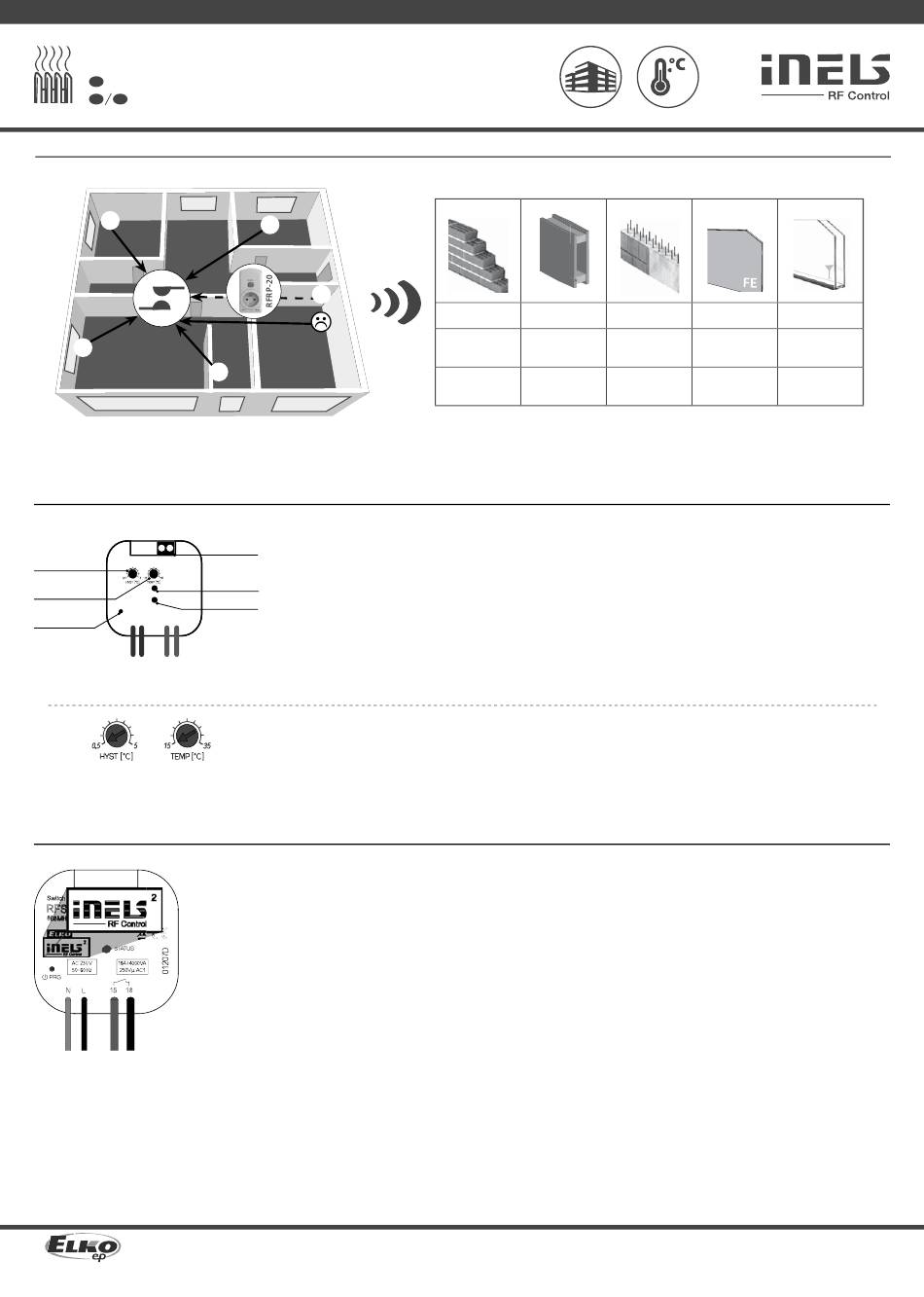

Radio frequency signal penetration through various construction materials /
☺
☺
☺
For more information, see "Installation manual iNELS RF Control":
http://www.elkoep.com/catalogs-and-brochures
Indication, manual control / Anzeige, manuelle Steuerung
terminal board /
hysteresis /
Hysterese
temperature /
LED STATUS
Temperatur
button /
Taste PRG
Compatibility / Kompatibilität
The device can be combined with all system components, controls and devices
of iNELS RF Control and iNELS RF Control
The detector can be assigned an iNELS RF Control
protocol.
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Czech Republic | e-mail: elko@elkoep.com | Support: +420 778 427 366
Made in Czech Republic
☺
☺
Anschluss-
• Terminal board - connection for an external temperature sensor.
leiste
• Green LED REG - indication of the device status - switching on the relay.
• LED STATUS - indication of the device status - RF communication.
LED REG
• Manual control is performed by pressing the PROG button for less
than 1s.
• Programming is performed by pressing the PROG button for more
than 1s.
In the programming and operating mode, the LED on the component
lights up at the same time each time the button is pressed - this
indicates the incoming command.
• HYST - setting hysteresis in range 0.5-5°C.
• TEMP - setting temperature in range 15-35°C.
2
.
ELKO EP Germany GmbH | Minoritenstr. 7 | 50667 Köln | Deutschland | E-mail: elko@elkoep.de | Tel: +49 (0) 221 222 837 80
ELKO EP Austria GmbH | Laurenzgasse 10/7 | 1050 Wien | Österreich | E-mail: elko@elkoep.at | Tel: +43 (0) 676 942 9314
www.elkoep.com / www.elkoep.de / www.elkoep.at
Radiofrequenzsignal dringt durch verschiedene Baumaterialien
60 - 90 % 80 - 95 %
wooden structures
brick walls
with plaster boards
Holzkonstruktionen
Ziegelwände mit
Gipskartonplatten
Weitere Angaben fi nden Sie hier: "Installation manual iNELS RF Control":
http://www.elkoep.com/catalogs-and-brochures
Aktor kann mit allen Systemelementen, Bedienelementen und Elementen von
iNELS RF Control und iNELS RF Control
2 2
(RFIO ) communication Zum Aktor kann ein Detektor mit Kommunikationsprotokoll iNELS RF Control
(RFIO 2 ) zugeordnet werden.
20 - 60 % 0 - 10 %
reinforced
metal partitions
concrete
Stahlbeton Metallwände
• Anschlussleiste - Verbindung für den Anschluss eines externen
Temperatursensors.
• Grüne LED REG - Anzeige des Gerätestatus - Relais einschalten.
• LED STATUS - Anzeige des Gerätestatus - RF Kommunikation.
• Manuelle Steuerung wird durch Drücken der PROG-Taste weniger als
1s aktiviert.
• Programmierung wird durch Drücken der PROG-Taste länger als 1s
aktiviert.
Im Programmier- und Löschenmodus leuchtet die LED am Aktor bei jedem
Tastendruck gleichzeitig auf - dies zeigt den eingehenden Befehl an.
• HYST - Einstellung der Hysterese im Bereich 0.5-5°C.
• TEMP - Stellen Sie die gewünschte Temperatur im Bereich von 15 bis
35 ° C ein.
2
kombiniert werden.
02-216/2016 Rev.0
80- 90 %
common glass
Glas
2
2 / 4
