ANLEITUNG

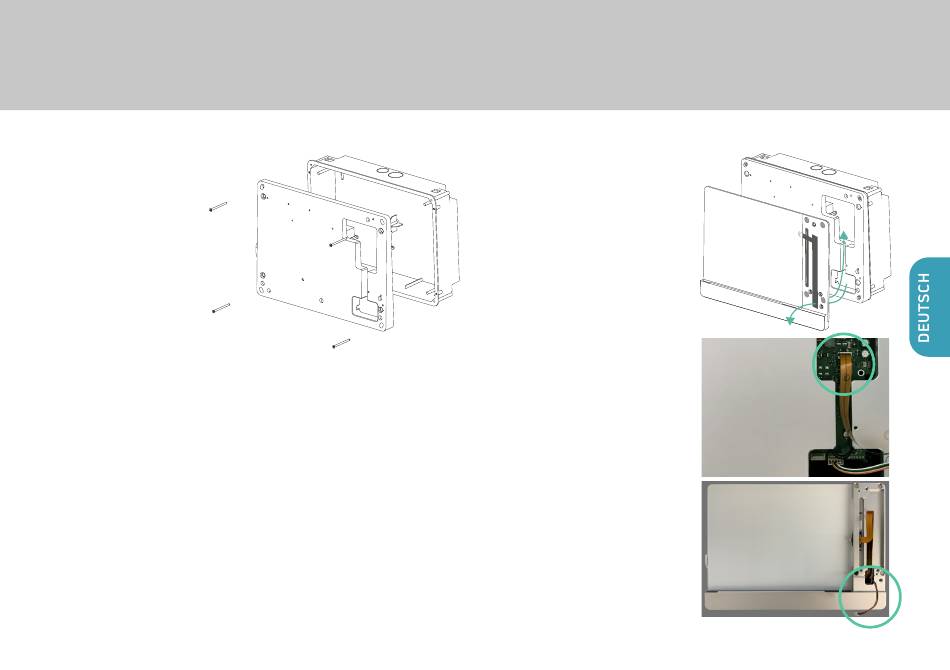

2. Verschrauben Sie
die Basisplatte an
den 4 Ecken mit
Hilfe der 4 Schrau-
ben (3 x 45) mit der
Unterputzdose.
Seite 19
3. Stecken Sie das Flachband-
Ladekabel, das an den
Ladestecker der Frontplatte
angeschlossen ist, an die
obere 4-Pin Buchse auf der
Platine der Basisplatte an.
4. Achten Sie auf die
Markierungen an Stecker
und Buchse. Diese müssen
sich decken.
5. Führen Sie das
Flachbandkabel für das
Touchbutton-Keypad,
das von der Platine der
Basisplatte kommt durch die
Öffnung der Frontplatte.
