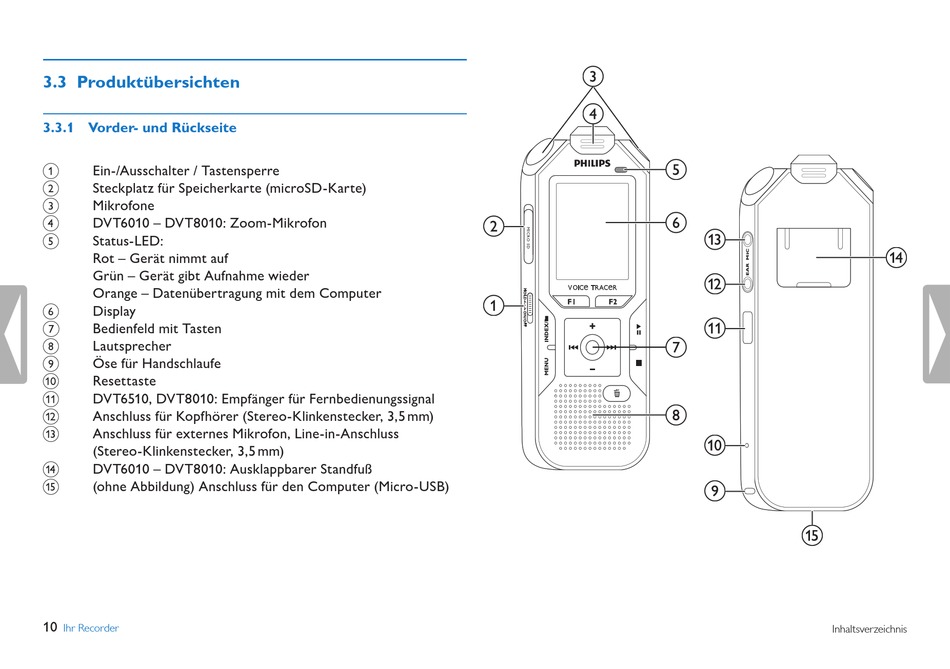

3.3 Produktübersichten
3.3.1 Vorder- und Rückseite
Ein-/Ausschalter / Tastensperre
a
Steckplatz für Speicherkarte (microSD-Karte)
b
Mikrofone
c
DVT6010 – DVT8010: Zoom-Mikrofon
d
Status-LED:
e
Rot – Gerät nimmt auf
Grün – Gerät gibt Aufnahme wieder
Orange – Datenübertragung mit dem Computer
Display
f
Bedienfeld mit Tasten
g
Lautsprecher
h
Öse für Handschlaufe
i
Resettaste
j
DVT6510, DVT8010: Empfänger für Fernbedienungssignal
k
Anschluss für Kopfhörer (Stereo-Klinkenstecker, 3,5 mm)
l
Anschluss für externes Mikrofon, Line-in-Anschluss
m
(Stereo-Klinkenstecker, 3,5 mm)
DVT6010 – DVT8010: Ausklappbarer Standfuß
n
(ohne Abbildung) Anschluss für den Computer (Micro-USB)
o
