4.4.2

Spannungsausgang

Die Geräte der Baureihe RI...-QR20...-LU... verfügen über einen Spannungsausgang, der ana-
log zur Stellung des Positionsgebers ein Spannungssignal im Bereich von 0,5...4,5 V ausgibt.
Wenn der Positionsgeber z. B. aufgrund eines Wellenschadens nicht erfasst wird, steigt das Aus-

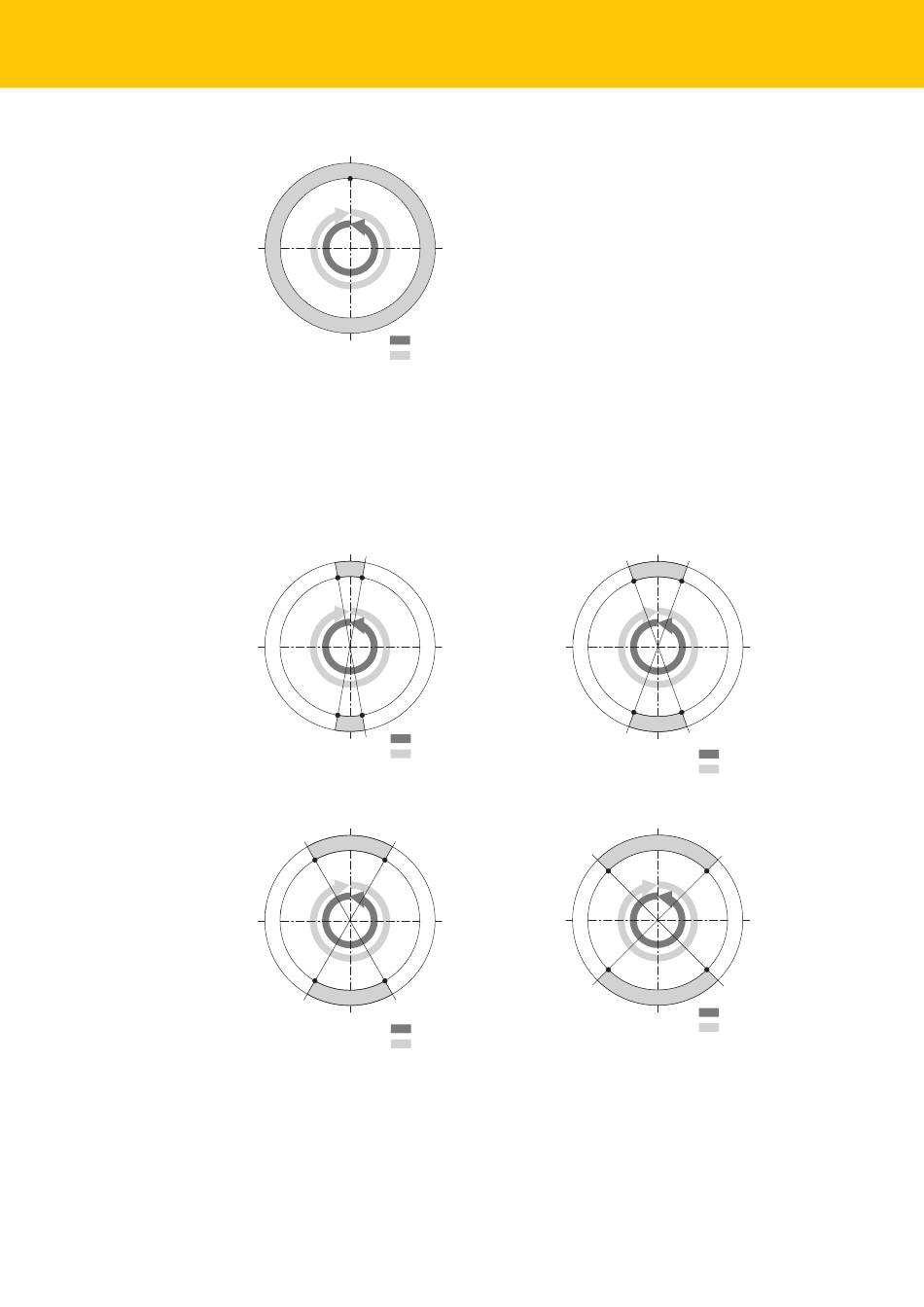

gangssignal auf einen Fehlerlevel von 5 V. Die folgenden Abbildungen zeigen das Spannungs-
signal der Geräte in Abhängigkeit der jeweiligen Winkelbereiche:
270°
Abb. 13: RI20...
270°
Abb. 15: RI60...
12
360/0°
360°
20 mA 4 mA
90°
Montage 1
180°
Montage 2
360/0° 10°
20°
0.5 V 4.5 V
90°
0.5 V 4.5 V
20°
Montage 1
180° 170°
Montage 2
360/0°
330° 30°
60°
0.5 V 4.5 V
90°
0.5 V 4.5 V
60°
210° 150°
180°
Montage 1
Montage 2
