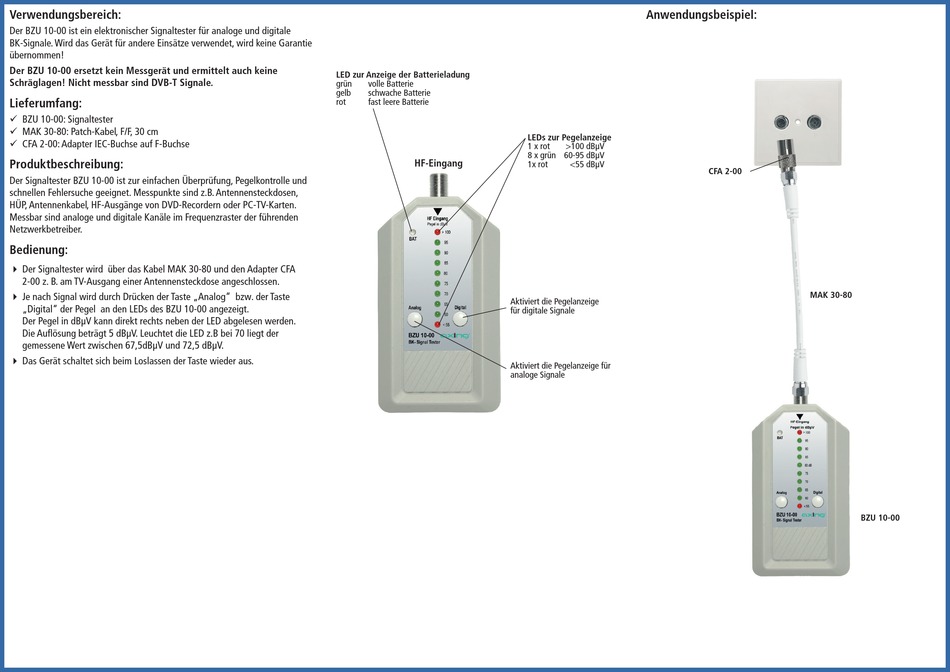

Verwendungsbereich:
Der BZU 10-00 ist ein elektronischer Signaltester für analoge und digitale
BK-Signale. Wird das Gerät für andere Einsätze verwendet, wird keine Garantie
übernommen!
Der BZU 10-00 ersetzt kein Messgerät und ermittelt auch keine
Schräglagen! Nicht messbar sind DVB-T Signale.
Lieferumfang:
9 BZU 10-00: Signaltester
9 MAK 30-80: Patch-Kabel, F/F, 30 cm
9 CFA 2-00: Adapter IEC-Buchse auf F-Buchse
Produktbeschreibung:
Der Signaltester BZU 10-00 ist zur einfachen Überprüfung, Pegelkontrolle und
schnellen Fehlersuche geeignet. Messpunkte sind z.B. Antennensteckdosen,
HÜP, Antennenkabel, HF-Ausgänge von DVD-Recordern oder PC-TV-Karten.
Messbar sind analoge und digitale Kanäle im Frequenzraster der führenden
Netzwerkbetreiber.
Bedienung:
Der Signaltester wird über das Kabel MAK 30-80 und den Adapter CFA
2-00 z. B. am TV-Ausgang einer Antennensteckdose angeschlossen.
Je nach Signal wird durch Drücken der Taste „Analog" bzw. der Taste
„Digital" der Pegel an den LEDs des BZU 10-00 angezeigt.
Der Pegel in dBµV kann direkt rechts neben der LED abgelesen werden.
Die Auflösung beträgt 5 dBµV. Leuchtet die LED z.B bei 70 liegt der
gemessene Wert zwischen 67,5dBµV und 72,5 dBµV.
Das Gerät schaltet sich beim Loslassen der Taste wieder aus.
LED zur Anzeige der Batterieladung
grün
volle Batterie
gelb
schwache Batterie
rot
fast leere Batterie
HF-Eingang
Aktiviert die Pegelanzeige
für digitale Signale
Aktiviert die Pegelanzeige für
analoge Signale
Anwendungsbeispiel:
LEDs zur Pegelanzeige
1 x rot
>100 dBµV
8 x grün 60-95 dBµV
1x rot
<55 dBµV
CFA 2-00
MAK 30-80
BZU 10-00
