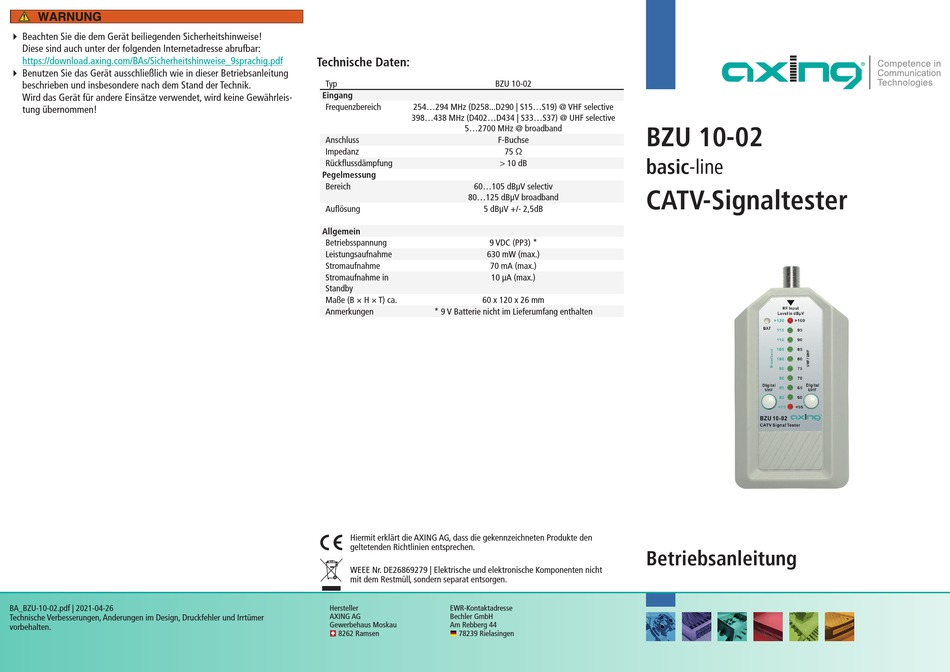

Beachten Sie die dem Gerät beiliegenden Sicherheitshinweise!
Diese sind auch unter der folgenden Internetadresse abrufbar:
https://download.axing.com/BAs/Sicherheitshinweise_9sprachig.pdf
Benutzen Sie das Gerät ausschließlich wie in dieser Betriebsanleitung
beschrieben und insbesondere nach dem Stand der Technik.
Wird das Gerät für andere Einsätze verwendet, wird keine Gewährleis-
tung übernommen!
BA_BZU-10-02.pdf | 2021-04-26
Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer
vorbehalten.
Technische Daten:
Typ
BZU 10-02
Eingang
Frequenzbereich
254...294 MHz (D258...D290 | S15...S19) @ VHF selective
398...438 MHz (D402...D434 | S33...S37) @ UHF selective
5...2700 MHz @ broadband
Anschluss
Impedanz
Rückflussdämpfung
Pegelmessung
Bereich
60...105 dBµV selectiv
80...125 dBµV broadband
Auflösung
5 dBµV +/- 2,5dB
Allgemein
Betriebsspannung
9 VDC (PP3) *
Leistungsaufnahme
630 mW (max.)
Stromaufnahme
70 mA (max.)
Stromaufnahme in
10 µA (max.)
Standby
Maße (B × H × T) ca.
60 x 120 x 26 mm
Anmerkungen
* 9 V Batterie nicht im Lieferumfang enthalten
Hiermit erklärt die AXING AG, dass die gekennzeichneten Produkte den
geltetenden Richtlinien entsprechen.
WEEE Nr. DE26869279 | Elektrische und elektronische Komponenten nicht
mit dem Restmüll, sondern separat entsorgen.
Hersteller
EWR-Kontaktadresse
AXING AG
Bechler GmbH
Gewerbehaus Moskau
Am Rebberg 44
8262 Ramsen
78239 Rielasingen
BZU 10-02
F-Buchse
75 Ω
basic-line
> 10 dB

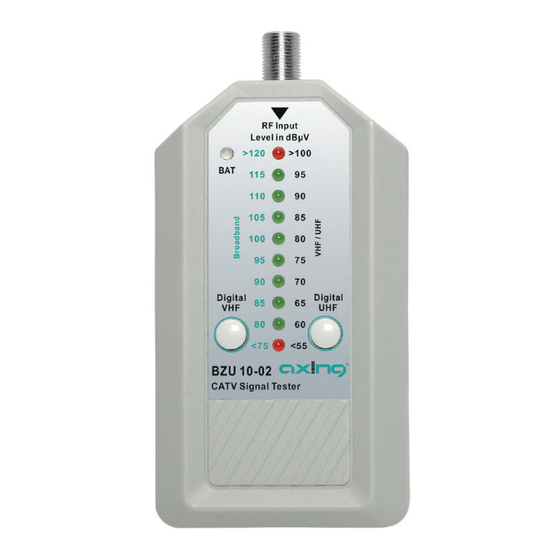

CATV-Signaltester
Betriebsanleitung
