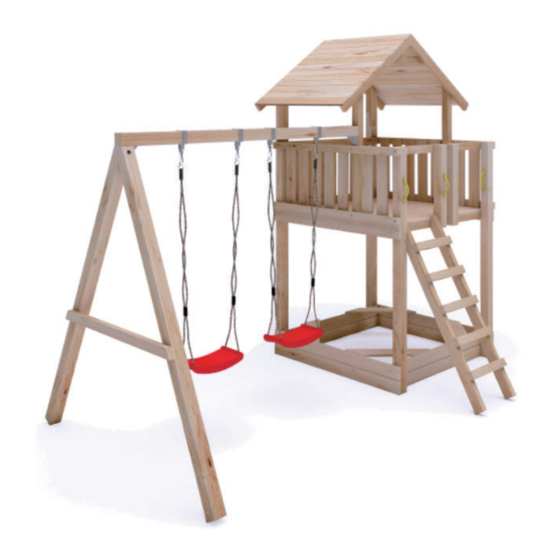

- Seite 1 Mia mit ANbauschaukel...
-
Seite 2: Eine Gute Entscheidung
Eine gute Entscheidung! Lieber Käufer, bereuen werden. SCHEFFER Outdoor-Toys steht für hochwertige Spiel- Andernfalls erlischt die Gewährleistung. falls den Hersteller aus seiner Haftung. Halten Sie benen Anforderungen. Außerdem wurden nur geprüfte Originalspielgerät müssen nach den Anweisungen des Herstellers ausgeführt werden. -
Seite 3: Übersicht Einzelteile Spielturm Mia
Lieferumfang Spielturm Übersicht Einzelteile Spielturm Mia Turmpfosten 87 x 87 x 2400 mm HP-0133 Verlängerung 87 x 87 x 450 mm HP-0392 Turmpfosten 87 x 87 x 2120 mm HP-0393 Turmpfosten (Podest) 87 x 87 x 1250 mm HP-0394 Sandkastenbrett 18 x 120 x 1440 mm... -
Seite 4: Übersicht Schrauben
Übersicht Schrauben Alle Schrauben sind in Originalgröße abgebildet. Flachrundschraube M8 x 100 m HP-0300 Flachrundschraube M8 x 140 mm HP-0301 U-Scheibe DIN 9021 M8 HP-0290 S-Hutmutter M8 HP-0297 Hutmutter M8 HP-0295 Mutter M8 HP-0293 Senkkopf Holzschraube ø 4,5 x 50 mm HP-0278 Selbstbohrende Schraube ø... -
Seite 5: Lieferumfang Anbauschaukel
Lieferumfang Anbauschaukel Übersicht Einzelteile AnbauSchaukel Schaukelpfosten 87 x 87 x 2400 mm Schaukelbalken 87 x 87 x 2400 mm HP-0078 HP-0436 Flachrundschraube M10 x 140 mm HP-0324 HP-0292 Mutter M10 HP-0294 Hutmutter M10 HP-0296 Sechskant-Holzschraube ø 8 x 80 mm HP-0271 HP-0291 ZU-0004... -
Seite 6: Einzelteile Grundgerüst
Schritt 1: Grundgerüst Einzelteile Grundgerüst Turmpfosten 87 x 87 x 2400 mm Verlängerung 87 x 87 x 450 mm Turmpfosten (Podest) 87 x 87 x 1250 mm Flachrundschraube M8 x 100 m U-Scheibe DIN 9021 M8 S-Hutmutter M8 Empfohlenes Werkzeug Schrauben- schlüssel je 2x... -
Seite 7: Einzelteile Podest
Schritt 2: Podest Einzelteile Podest Podestblende 120 x 18 x 1600 mm Unterzug Mitte 38 x 68 x 1440 mm Unterzug außen (1) 38 x 68 x 1440 mm Flachrundschraube M8 x 140 mm U-Scheibe DIN 9021 M8 Hutmutter M8 Mutter M8 Empfohlenes Werkzeug Senkkopf... -
Seite 8: Einzelteile Sandkasten
Schritt 3: Sandkasten Einzelteile Sandkasten Sandkastenbrett 18 x 120 x 1440 mm Sandkastenbrett 18 x 120 x 1600 mm Sitzbohle 16 x 20 x 800 mm Senkkopf Holzschraube Ø 4,5 x 30 mm Empfohlenes Werkzeug Akkuschrauber Winkel (Kreuzschlitz) je Brett... -
Seite 9: Einzelteile Podestbretter
Schritt 4: Podestbretter Einzelteile PodestBretter Podestbrett 120 x 18 x 1440 mm Senkkopf Holzschraube Ø 4,5 x 50 mm Empfohlenes Werkzeug Akkuschrauber Winkel (Kreuzschlitz) Alle Podestbretter sollten vorgebohrt werden! -
Seite 10: Einzelteile Absturzsicherung
Schritt 5: Absturzsicherung Einzelteile Absturzsicherung Handlauf / Fußholz 40 x 70 x 1600 mm Handlauf/Fußholz 40 x 70 x 1440 mm Senkkopf Holzschraube ø 6 x 60 mm Empfohlenes Werkzeug Akkuschrauber Winkel (Kreuzschlitz) Jeder Handlauf bzw. Fußholz wird mit zwei Schrauben befestigt. - Seite 11 Schritt 5: Absturzsicherung Einzelteile Absturzsicherung Absturzsicherung 120 x 18 x 670 mm Selbstbohrende Schraube ø 4,5 x 35 mm Empfohlenes Werkzeug Akkuschrauber Winkel (Kreuzschlitz) Jede Absturzsicherung wird mit vier Schrauben befestigt (jeweils zwei oben und zwei Schrauben unten).
- Seite 12 Schritt 5: Absturzsicherung Einzelteile Absturzsicherung Durchlaufsperre senkrecht 87 x 87 x 754 mm Senkkopf Holzschraube ø 6 x 90 mm Empfohlenes Werkzeug Akkuschrauber Winkel (Kreuzschlitz) 26 26 Bevor die Schrauben eingeschraubt werden können, muss erst einmal vorgebohrt werden. Die Schrauben werden jeweils von innen nach außen geschraubt.
-
Seite 13: Einzelteile Podest Pfosten
Schritt 6: Podest Pfosten Einzelteile Podest Pfosten Turmpfosten (Podest) 87 x 87 x 1250 mm Senkkopf Holzschraube ø 6 x 60 mm Empfohlenes Werkzeug Akkuschrauber Winkel (Kreuzschlitz) Bevor die Schrauben eingeschraubt werden können, muss erst einmal vorgebohrt werden. 1,0625 m... -
Seite 14: Einzelteile Dachgebinde
Schritt 7: Dachgebinde Einzelteile Dachgebinde Dachsparren 40 x 70 x 1175 mm Firstlasche 20 x 70 x 750 mm Senkkopf Holzschraube Ø 4,5 x 50 mm Empfohlenes Werkzeug Akkuschrauber (Kreuzschlitz) Die Schrauben werden jeweils von innen nach außen geschraubt. - Seite 15 Schritt 7: Dachgebinde Einzelteile Dachgebinde Senkkopf Holzschraube Ø 4 x 110 mm Empfohlenes Werkzeug Akkuschrauber (Kreuzschlitz)
-
Seite 16: Einzelteile Dachbretter
Schritt 8: Dachbretter Einzelteile Dachbretter Dachschalung 100 x 16 x 1186 mm Senkkopf Holzschrauben ø 4,5 x 40 mm Empfohlenes Werkzeug Akkuschrauber Winkel (Kreuzschlitz) je 4x... -
Seite 17: Einzelteile Leiter
Schritt 9: Leiter Einzelteile Leiter Leiterwange links 50 x 90 x 1674 mm Leiterwange rechts 50 x 90 x 1674 mm Sprosse 40 x 70 x 560 mm Senkkopf Holzschraube ø 6 x 70 mm Empfohlenes Werkzeug Akkuschrauber Winkel (Kreuzschlitz) - Seite 18 Schritt 9: Leiter Einzelteile Leiter Senkkopf Holzschraube ø 6 x 90 mm Empfohlenes Werkzeug Akkuschrauber Winkel (Kreuzschlitz) Die Leiter wird mittig zwischen den Pfosten positioniert und von hinten verschraubt. Es wird empfohlen Balken vorzubohren.
-
Seite 19: Einzelteile Schaukelpfosten
Schritt 1: Schaukelpfosten Einzelteile Schaukelpfosten Schaukelpfosten 87 x 87 x 2400 mm Flachrundschraube M10 x 140 mm Unterleg Scheibe DIN 152 M10 Mutter M10 Hutmutter M10 Empfohlenes Werkzeug Schrauben- Winkel schlüssel K + L + M + N... -
Seite 20: Einzelteile Halbriegel
Schritt 2: Halbriegel Einzelteile Halbriegel Halbriegel als Strebe 40 x 70 x 1350 mm Sechskant- Holzschraube ø 8 x 80 mm Unterleg Scheibe DIN 1052 M8 Empfohlenes Werkzeug Schrauben- Winkel schlüssel O + Q O + Q... -
Seite 21: Einzelteile Schaukelbalken Mit Schaukelschellen
Schritt 3: Schaukelbalken Einzelteile Schaukelbalken mit SchaukelSchellen Schaukelbalken 87 x 87 x 2400 mm Metall-Winkel 78 x 84 x 84 mm Sechskant- Holzschraube ø 8 x 80 mm Schaukelhaken Sechskant- Holzschraube ø 8 x 40 mm Empfohlenes Werkzeug Schaukelsitze Schrauben- Winkel schlüssel R2 + P... -
Seite 22: Einzelteile Befestigung
Schritt 4: BEfestigung Einzelteile Befestigung Metall-Winkel 78 x 84 x 84 mm Sechskant- Holzschraube ø 8 x 80 mm Empfohlenes Werkzeug Schrauben- Wasserwaage schlüssel Um die Schrauben für die Metallwinkel einschrauben zu können, muss erst einmal vorgebohrt werden. - Seite 23 Sprechen Sie uns jederzeit gerne an! Settmeckestr. 21 D-59846 Sundern Fon: +49 (0)2933 Fax: +49 (0)2933 Geschäftsführer:...
