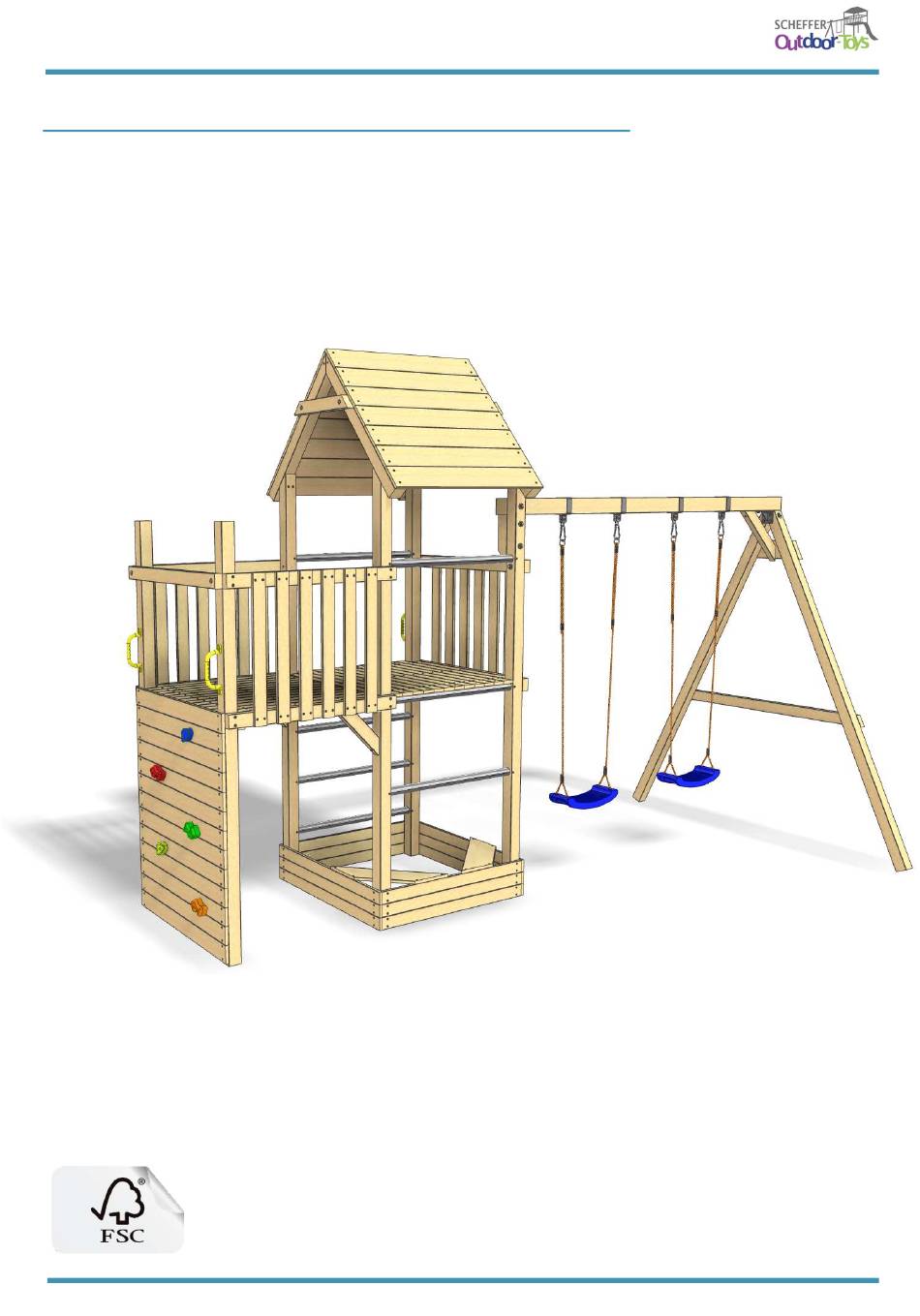

- Seite 1 Spielturm Alex Premium 430 mit Anbauturm und Doppelschaukel Scheffer - Holz e.k.| Stockumer St. 67 | 59846 Sundern | Germany |E-mail: fs@schefferholz.de Stand: Januar 2022...
-
Seite 2: Eine Gute Entscheidung
Spielturm Alex Premium 430 Eine gute Entscheidung! Liebe Kunde, Untergrund empfiehlt sich Rasen, Sand, Kies, Holzschnitzel, synthetischer Fallschutz. Sie haben eine gute Entscheidung getroffen, die Sie nicht • Das Spielgerät sollte so aufgebaut sein, dass Anbau- bereuen werden. elemente, die sich von der Sonne aufheizen können (z. B. -
Seite 3: Maße: Ansicht
Spielturm Alex Premium 430 Maße: Ansicht 1 Draufsicht Ansicht 1 Scheffer - Holz e.k.| Stockumer St. 67 | 59846 Sundern | Germany | E-mail: fs@schefferholz.de Stand: Januar 2022... - Seite 4 Spielturm Alex Premium 430 Maße: Ansicht 2 Scheffer - Holz e.k.| Stockumer St. 67 | 59846 Sundern | Germany | E-mail: fs@schefferholz.de Stand: Januar 2022...
-
Seite 5: Detail Befestigung
Spielturm Alex Premium 430 Position Bodenanker: Detail Befestigung Schaukel Detail Schaukel Spielturm Bodenanker Anbauturm Scheffer - Holz e.k.| Stockumer St. 67 | 59846 Sundern | Germany | E-mail: fs@schefferholz.de Stand: Januar 2022... -
Seite 6: Fallraum Mit Rutsche
Spielturm Alex Premium 430 Fallraum nach DIN 1176: in diesem Bereich dürfen sich keine Hindernisse befinden!Wir empfehlen in diesem Bereich Rasen oder eine Rindenmulch- Schüttung. Fallraum mit Rutsche Scheffer - Holz e.k.| Stockumer St. 67 | 59846 Sundern | Germany | E-mail: fs@schefferholz.de Stand: Januar 2022... -
Seite 7: Fallraum Ohne Rutsche
Spielturm Alex Premium 430 Fallraum nach DIN 1176: in diesem Bereich dürfen sich keine Hindernisse befinden!Wir empfehlen in diesem Bereich Rasen oder eine Rindenmulch- Schüttung. Fallraum ohne Rutsche Scheffer - Holz e.k.| Stockumer St. 67 | 59846 Sundern | Germany | E-mail: fs@schefferholz.de Stand: Januar 2022... -
Seite 8: Empfohlenes Werkzeug
Spielturm Alex Premium 430 Montageanleitung Spielturm Empfohlenes Werkzeug Akkuschrauber Schrauben- Winkel Maßband Wasserwaage schlüssel Scheffer - Holz e.k.| Stockumer St. 67 | 59846 Sundern | Germany | E-mail: fs@schefferholz.de Stand: Januar 2022... - Seite 9 Spielturm Alex Premium 430 Lieferumfang Spielturm Übersicht Einzelteile Spielturm HP-0001 1x Wangen Element "Leiter" links 70 x 70 x 2400 mm HP-0002 1x Wangen Element "Leiter" rechts 70 x 70 x 2400 mm HP-0003 1x Wangen Seitenelement links 70 x 70 x 2400 mm...
-
Seite 10: Übersicht Einzelteile Spielturm
Spielturm Alex Premium 430 Lieferumfang Spielturm Übersicht Einzelteile Spielturm 56x Senkkopf -Holzschraube 4 x 60 mm HP- 1032/1 HP-1032 44x Senkkopf-Holzschraube ø 6 x 80 mm HP-1010 198x Senkkopf-Holzschraube ø 4,5 x 30 mm HP-1014 184x Senkkopf-Holzschraube ø 4,5 x 50 mm HP-1036 4x Senkkopf-Holzschraube ø... -
Seite 11: Einzelteile Leiter
Spielturm Alex Premium 430 Schritt 1: Leiter Einzelteile Leiter Wangen Element „Leiter“ links 70 x 70 x 2400 mm Wangen Element „Leiter“ rechts 70 x 70 x 2400 mm Sprossen rund ø 45 x 927 mm Senkkopf -Bohrschraube ø 3,9 x 32 mm Griffe inklusive... -
Seite 12: Einzelteile Gerüst
Spielturm Alex Premium 430 Schritt 2: Gerüst Einzelteile Gerüst Wangen Seitenelement links 70 x 70 x 2400 mm Wangen Seitenelement rechts 70 x 70 x 2400 mm Sprossen rund ø 45 x 927 mm Senkkopf -Bohrschraube ø 3,9 x 32 mm... -
Seite 13: Einzelteile Sandkasten
Spielturm Alex Premium 430 Schritt 3: Sandkasten Einzelteile Sandkasten Sandkastenbrett 18 x 70 x 980 mm Sandkastenbrett 18 x 70 x 1016 mm Sitzbrett 18 x 160 x 650 mm Senkkopf Holzschraube ø 4,5 x 50 mm Akkuschrauber (Kreuzschlitz) Die Sitzbretter... -
Seite 14: Einzelteile Podest
Spielturm Alex Premium 430 Schritt 4: Podest Einzelteile Podest Podestbrett kurz 18 x 70 x 840 mm Podestbrett lang 18 x 70 x 980 mm Unterzug Podestbrett 18 x 70 x 970 mm Senkkopf Hplzschraube ø 4,5 x 30 mm... - Seite 15 Spielturm Alex Premium 430 Schritt 4: Podest Einzelteile Podest Senkkopf -Bohrschraube ø 3,9 x 32 mm Empfohlenes Werkzeug Akkuschrauber Winkel (Kreuzschlitz) Das Podest wird auf die beiden Sprossen aufgelegt und verschraubt. Bohrung Podest Ø 4mm, nur in Podest, nicht in...
-
Seite 16: Einzelteile Sicherheitsgeländer
Spielturm Alex Premium 430 Schritt 5: Sicherheitsgeländer Einzelteile Sicherheitsgeländer Geländer Fußlauf 40 x 70 x 980 mm Geländer Handlauf 40 x 70 x 980 mm Geländer Absturzsicherung 18 x 70 x 730 mm ø 4,5 x 50 mm Empfohlenes Werkzeug... - Seite 17 Spielturm Alex Premium 430 Schritt 5: Sicherheitsgeländer Einzelteile Sicherheitsgeländer ø 6 x 80 mm Hutmrtter M10 Empfohlenes Werkzeug Empfohlenes Werkzeug Akkuschrauber Winkel Schrauben- Wasserwaage (Kreuzschlitz) schlüssel E F G Absturssicherung Zweites Sicherheitsgeländer entfällt bei dem Modul Anbauturm, auch wenn in der Folge noch dargestellt! Scheffer - Holz e.k.| Stockumer St.
-
Seite 18: Einzelteile Dachkonstruktion
Spielturm Alex Premium 430 Schritt 6: Dachkonstruktion Einzelteile Dachkonstruktion Dachsparren 70 x 70 x 945 mm Firstpfette 70 x 70 x 840 mm Firstlasche 40 x 70 x 515 mm Senkkopf Holzschraube ø 6 x 120 mm Flachrundschraube M10 x 120 mm... -
Seite 19: Einzelteile Dach
Spielturm Alex Premium 430 Schritt 6: Dachkonstruktion Einzelteile Dach Senkkopf 8x Holzschraube ø 6 x 80 mm Empfohlenes Werkzeug Akkuschrauber (Kreuzschlitz) je 2x Scheffer - Holz e.k.| Stockumer St. 67 | 59846 Sundern | Germany | E-mail: fs@schefferholz.de Stand: Januar 2022... -
Seite 20: Einzelteile Dachbretter
Spielturm Alex Premium 430 Schritt 7: Dachbretter Einzelteile Dachbretter Dachbrett 16 x 138 x 980 mm Holz-Senkkopf- Schraube 4x60 mm Empfohlenes Werkzeug Akkuschrauber (Kreuzschlitz) Detail Überlappung Pos. O Dachgiebel Scheffer - Holz e.k.| Stockumer St. 67 | 59846 Sundern | Germany | E-mail: fs@schefferholz.de Stand: Januar 2022... - Seite 21 Spielturm Alex Premium 430 Montageanleitung Doppelschaukel Empfohlenes Werkzeug Akkuschrauber Gummihammer Winkel Maßband Schrauben- Wasserwaage schlüssel Scheffer - Holz e.k.| Stockumer St. 67 | 59846 Sundern | Germany | E-mail: fs@schefferholz.de Stand: Januar 2022...
-
Seite 22: Einzelteile Pfosten
Spielturm Alex Premium 430 Schritt 1: Pfosten Einzelteile Pfosten Schaukelpfosten x 68 x 2400 mm Strebe 40 x 70 x 1350 mm Flachrund- 1x schraube M10 x 110 mm Unterleg Scheibe Hutmutter Senkkopf 4x Holzschraube ø 6 x 80 mm... -
Seite 23: Schritt 2: Auflage Schaukelbalken
Spielturm Alex Premium 430 Schritt 2: Auflage Schaukelbalken Einzelteile Auflage Schaukelbalken Auflage Schaukelbalken 70 x 70 x 220 mm Flachrund- schraube M10 x 150 mm Unterleg Scheibe 2x Hutmutter Empfohlenes Werkzeug Maßband Schrauben- schlüssel Scheffer - Holz e.k.| Stockumer St. 67 | 59846 Sundern | E-mail: fs@schefferholz.de Stand: Januar 2022... -
Seite 24: Einzelteile Schaukelbalken
Spielturm Alex Premium 430 Schritt 3: Schaukelbalken Einzelteile Schaukelbalken 90 x 90 x 2400 mm Lasche 40 x 70 x 470 mm ø 6 x 80 mm ø 8 x 60 mm ø 8 x 40 mm Empfohlenes Werkzeug Wasserwaage... - Seite 25 Spielturm Alex Premium 430 Montageanleitung Anbauturm Empfohlenes Werkzeug Akkuschrauber Schrauben- Winkel Maßband Wasserwaage schlüssel Scheffer - Holz e.k.| Stockumer St. 67 | 59846 Sundern | Germany |E-mail: fs@schefferholz.de Stand: Januar 2022...
- Seite 26 Spielturm Alex Premium 430 Schritt 1: Standpfosten Einzelteile Leiter 70 x 70 x 2150 mm Kletterwand 18 x 95 x 980 mm Geländer Fußlauf 40 x 70 x 980 mm Geländer Handlauf 40 x 70 x 980 mm ø 4,5 x 50 mm ø...
- Seite 27 Spielturm Alex Premium 430 Schritt 2: Gerüst Einzelteile Gerüst Geländer Fußl 40 x 70 x 980 Senkkopf Holzschraube ø 6 x 80 mm Empfohlenes Werkzeug Das Fußholz Pos. 5 wird bündig Unterkante Podestboden vom Spielturm verschraubt. Scheffer - Holz e.k.| Stockumer St. 67 | 59846 Sundern | Germany | T E-mail: fs@schefferholz.de Stand: Januar 2022...
-
Seite 28: Einzelteile Podest
Spielturm Alex Premium 430 Schritt 3: Podest Einzelteile Podest Podestbrett kurz 18 x 70 x 840 mm Podestbrett lang 18 x 70 x 980 mm Podestbrett 18 x 70 x 910 mm ø 4.5 x 30 mm Empfohlenes Werkzeug Akkuschrauber... - Seite 29 Spielturm Alex Premium 430 Schritt 3: Podest Einzelteile Podest Senkkopf 24x Holzschraube ø 4,5 x 50 mm Empfohlenes Werkzeug Akkuschrauber Winkel (Kreuzschlitz) Nach dem Fertigstellen des Podest dieses mit jeweils einer Schraube von oben an der Pos. 10 Fußholz holz durch jedes Podestbrett vers- chrauben.
- Seite 30 Spielturm Alex Premium 430 Schritt 3: Podest Einzelteile Podest Senkkopf Holzschraube ø 6 x 60 mm Lasche 40 x 70 x 400 mm Empfohlenes Werkzeug Akkuschrauber Winkel (Kreuzschlitz) Jeweils eine Schraube wird von Oben durchs Podest in die Pos. 5 Rigel geschraubt.
-
Seite 31: Einzelteile Sicherheitsgeländer
Spielturm Alex Premium 430 Schritt 4: Sicherheitsgeländer Einzelteile Sicherheitsgeländer Geländer Fußlauf 40 x 70 x 980 mm Geländer Absturzsicherung 18 x 70 x 730 mm ø 4,5 x 50 mm Empfohlenes Werkzeug Akkuschrauber Winkel Maßband (Kreuzschlitz) Scheffer - Holz e.k.| Stockumer St. 67 | 59846 Sundern | Germany | E-mail: fs@schefferholz.de Stand: Januar 2022... - Seite 32 Spielturm Alex Premium 430 Schritt 4: Sicherheitsgeländer Einzelteile Sicherheitsgeländer Senkkopf 16x Holzschraube ø 6 x 80 mm Empfohlenes Werkzeug Akkuschrauber Winkel Schrauben- Wasserwaage (Kreuzschlitz) schlüssel Das Sicherheitsgeländer wird auf beiden Seiten gleich ang- ebracht. Scheffer - Holz e.k.| Stockumer St. 67 | 59846 Sundern | Germany E-mail: fs@schefferholz.de Stand: Januar 2022...
-
Seite 33: Schritt 5: Griffe & Klettersteine
Spielturm Alex Premium 430 Schritt 5: Griffe & Klettersteine Einzelteile Werden mit den beigelieferten Schrauben verschraubt. Empfohlenes Werkzeug Akkuschrauber Winkel Schrauben- Wasserwaage (Kreuzschlitz) schlüssel Nachdem jetzt alles steht, werden Sie kreativ und verteilen die Klettersteine sowie die Handgriffe nach der Größe Ihres Kindes... - Seite 34 Spielturm Alex Premium 430 Montageanleitung Rutsche Empfohlenes Werkzeug Akkuschrauber Maßband (Kreuzschlitz) Scheffer - Holz e.k.| Stockumer St. 67 | 59846 Sundern | Germany | E-mail: fs@schefferholz.de Stand: Januar 2022...
-
Seite 35: Einzelteile Rutsche
Spielturm Alex Premium 430 Schritt 1: Rutsche Einzelteile Rutsche Rutsche Senkkopf Holzschraube ø 4,5 x 30 mm Empfohlenes Werkzeug Akkuschrauber Maßband (Kreuzschlitz) Schrauben vorsichtig anziehen! Scheffer - Holz e.k.| Stockumer St. 67 | 59846 Sundern | Germany | E-mail: fs@schefferholz.de Stand: Januar 2022... - Seite 36 Spielturm Alex Premium 430 Sicherheitshinweise Rutsche, bitte sorgfältig lesen! 1. Bitte bewahren Sie diese Gebrauchsanweisung sorgfältig auf. 2. Unangepasstes Benutzen bzw. falsche Montage ist ausdrücklich verboten und entlastet den Hersteller von seine Verantwortung. 3. Die Montage muss durch einen Erwachsenen erfolgen. Das Benutzen von diesem Artikel ist nur zugelassen unter der Aufsicht eines Erwachsenen.
- Seite 37 Spielturm Alex Premium 430 Sprechen Sie uns jederzeit gerne an! Scheffer - Holz e.k.| Stockumer St. 67 | 59846 Sundern | Germany | | E-mail: fs@schefferholz.de Stand: Januar 2022...
