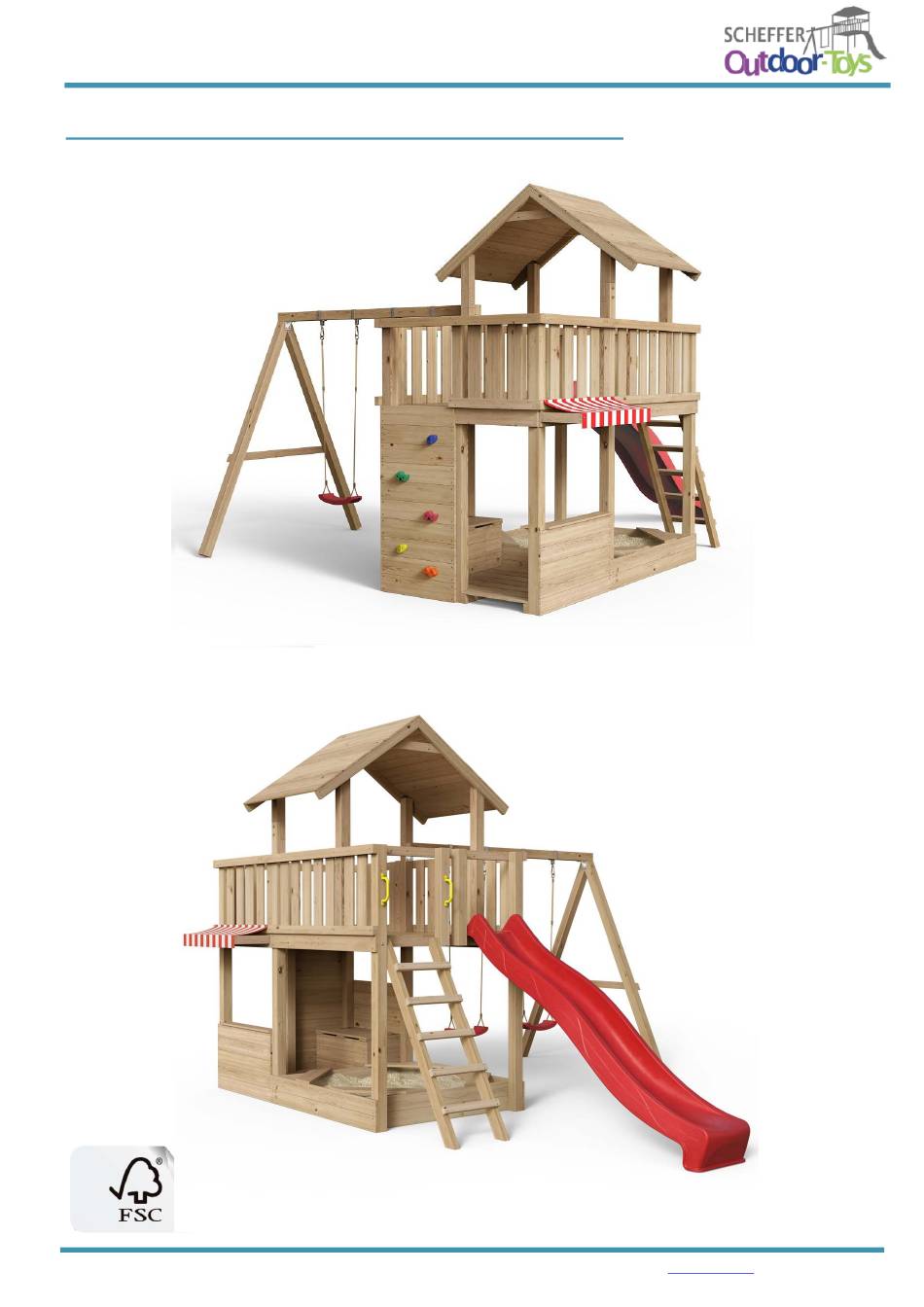

- Seite 1 Spielturm Mia Spielwelt Montageanleitung Spielturm Mia Spielwelt Scheffer Holz| Stockumer Str. 67 | 59846 Sundern | Germany | Telefon +49 2933 9216803 | Fax: +49 2933 9216804 |www.schefferholz.de...
-
Seite 2: Eine Gute Entscheidung
Spielturm Mia Spielwelt Eine gute Entscheidung! Untergrund empfiehlt sich Rasen, Sand, Kies, Liebe Kunde, Holzschnitzel, synthetischer Fallschutz. Sie haben eine gute Entscheidung getroffen, die Sie nicht • Das Spielgerät sollte so aufgebaut sein, dass Anbau- bereuen werden. elemente, die sich von der Sonne aufheizen können (z. B. - Seite 4 Spielturm Mia Spielwelt Position Bodenanker: Detail Detail Sand- Schaukel kasten Prinzipdetail Befestigung Bodenanker...
- Seite 5 Spielturm Mia – Spielwelt Empfohlene Sicherheitsabstände: In diesem Bereich dürfen sich keine Hindernisse befinden! Wir empfehlen in diesem Bereich Rasen oder eine Rindenmulch-Schüttung. Spielturm Mia & Modul Spielwelt Spielturm Mia & Modul Spielwelt mit Schaukel ohne Schaukel...
-
Seite 6: Übersicht Einzelteile Spielturm
Spielturm Mia Spielwelt Lieferumfang Spielturm Übersicht Einzelteile Spielturm Turmpfosten 87 x 87 x 2400 mm HP-0200 Verlängerung 87 x 87 x 450 mm HP-0203 Turmpfosten 87 x 87 x 2120 mm HP-0201 Turmpfosten (Podest) 87 x 87 x 1250 mm... -
Seite 7: Übersicht Schrauben Spielturm
Spielturm Mia Spielwelt Übersicht Schrauben Spielturm Flachrundschraube M8 x 100 m HP-1100 Flachrundschraube M8 x 140 mm HP-1104 Unterlegscheibe M8 HP-1200 S-Hutmutter M8 HP-0297 Hutmutter M8 HP-1301 Mutter M8 HP-1300 Senkkopf Holzschraube ø 4,5 x 50 mm HP-1014 Senkkopf Holzschraube ø 4,5 x 35 mm HP-1011 Senkkopf Holzschrauben ø... -
Seite 8: Übersicht Einzelteile Anbauschaukel
Spielturm Mia Spielwelt Lieferumfang Anbauschaukel Übersicht Einzelteile Anbauschaukel HP-0220 Schaukelpfosten 87 x 87 x 2400 mm Schaukelbalken 87 x 87 x 2400 mm HP-0221 HP-0222 Flachrundschraube M10 x 140 mm HP-1114 HP-1210 Mutter M10 HP-1310 Hutmutter M10 HP-1311 Sechskant-Holzschraube ø 8 x 80 mm... - Seite 9 Spielturm Mia – Spielwelt Holzteile Modul Spielwelt: HP-0201 3x Standpfosten 2120x90x90 HP-0231 2x Anschluss-Pfosten Turm 758x90x90 HP-0232 1x Brüstung quer 1440x70x40 HP-0300 3x Brüstung quer 1054x70x40 HP-0300A 1x Brüstung quer 1014x70x40 HP-0301 1x Brüstung quer 765x70x40 HP-0302 8x Träger Boden 1101x70x40 HP-0233 11x Geländerbrett...
-
Seite 10: Schrauben & Zubehör Modul Spielwelt
Spielturm Mia – Spielwelt Schrauben & Zubehör Modul Spielwelt: HP-1303 Schalenscheibe D13 HP-1031 Senkkopf-Holzschraube 3,5x25 HP-1005 234x Senkkopf-Holzschraube 4x40 HP-1031 57x Senkkopf-Holzschraube 6x70 HP-0323 54x Senkkopf-Holzschraube 6x90 HP-0324 12x Senkkopf-Holzschraube 6x120 ID-0903 Haltegriff inkl. Schrauben ID-2342 Klettersteine inkl. Schrauben HP-1351 Markisenstoff Holzteile Spielzeugkiste: 9x Front/Rückseite/Deckel... -
Seite 11: Schritt 1: Gundgerüst
Spielturm Mia Spielwelt Schritt 1: Gundgerüst Einzelteile Gerüst Turmpfosten 87 x 87 x 2400 mm Verlängerung 87 x 87 x 450 mm Turmpfosten (Podest) 87 x 87 x 2120 mm Flachrundschraube M8 x 100 m U-Scheibe DIN 9021 M8 Hutmutter M8... -
Seite 12: Einzelteile Podest
Spielturm Mia Spielwelt Schritt 2: Podest Einzelteile Podest Podestblende 120 x 18 x 1600 mm Unterzug Mitte 38 x 68 x 1440 mm Unterzug außen (1) 38 x 68 x 1440 mm Flachrundschraube M8 x 140 mm U-Scheibe DIN 9021 M8... -
Seite 13: Schritt 3: Sandkasten
Spielturm Mia Spielwelt Schritt 3: Sandkasten Einzelteile Sandkasten Sandkastenbrett 18 x 120 x 1440 Sandkastenbrett 18 x 120 x 1600 Sitzbohle 16 x 20 x 800 mm Senkkopf Holzschraube Ø 4,5 x 30 mm Empfohlenes Werkzeug Akkuschrauber Winkel (Kreuzschlitz) je Brett... -
Seite 14: Schritt 4: Podestbretter
Spielturm Mia Spielwelt Schritt 4: Podestbretter Einzelteile Podestbretter Podestbrett 1440 120 x 18 x 1426 Senkkopf Holzschraube Ø 4,5 x 50 mm Empfohlenes Werkzeug Akkuschrauber Winkel (Kreuzschlitz) Alle Podestbretter sollten vorgebohrt werden! -
Seite 15: Schritt 5: Absturzsicherung
Spielturm Mia Spielwelt Schritt 5: Absturzsicherung Einzelteile Absturzsicherung Handlauf / Fußholz 40 x 70 x 1600 mm Handlauf/Fußholz 40 x 70 x 1440 mm Senkkopf Holzschraube ø 6 x 60 mm Empfohlenes Werkzeug Akkuschrauber Winkel (Kreuzschlitz) Jeder Handlauf bzw. Fußholz wird mit zwei Schrauben befestigt. -
Seite 16: Keine Absturzsicherun Gen - Anbauturm
Spielturm Mia Spielwelt Schritt 5: Absturzsicherung Einzelteile Absturzsicherung Absturzsicherung 120 x 18 x 670 mm Selbstbohrende Schraube ø 4,5 x 35 mm Empfohlenes Werkzeug Akkuschrauber Winkel (Kreuzschlitz) Jede Absturzsicherung wird mit vier Schrauben befestigt (jeweils zwei oben und zwei Schrauben unten). - Seite 17 Spielturm Mia Spielwelt Schritt 5: Absturzsicherung Einzelteile Absturzsicherung Durchlaufsperre senkrecht 87 x 87 x 754 mm Senkkopf Holzschraube ø 6 x 90 mm Empfohlenes Werkzeug Akkuschrauber Winkel (Kreuzschlitz) 26 26 Bevor die Schrauben eingeschraubt werden können, muss erst einmal vorgebohrt werden.
-
Seite 18: Schritt 6: Podestpfosten
Spielturm Mia Spielwelt Schritt 6: Podestpfosten Einzelteile Podestpfosten Turmpfosten (Podest) 87 x 87 x 1250 mm Senkkopf Holzschraube ø 6 x 60 mm Empfohlenes Werkzeug Akkuschrauber Winkel (Kreuzschlitz) Bevor die Schrauben eingeschraubt werden können, muss erst einmal vorgebohrt werden. 1,0625 m... -
Seite 19: Schritt 7: Dachgebinde
Spielturm Mia Spielwelt Schritt 7: Dachgebinde Einzelteile Dachgebinde Dachsparren 40 x 70 x 1175 mm Firstlasche 20 x 70 x 750 mm Senkkopf Holzschraube Ø 4,5 x 50 mm Empfohlenes Werkzeug Akkuschrauber (Kreuzschlitz) Die Schrauben werden jeweils von innen nach außen geschraubt. - Seite 20 Spielturm Mia Spielwelt Schritt 7: Dachgebinde Einzelteile Dachgebinde Senkkopf Holzschraube Ø x 110 mm Empfohlenes Werkzeug...
-
Seite 21: Schritt 8: Dachbretter
Spielturm Mia Spielwelt Schritt 8: Dachbretter Einzelteile Dachbretter Dachschalung 100 x 16 x 1186 mm Senkkopf Holzschrauben ø 4,5 x 40 mm Empfohlenes Werkzeug Akkuschrauber Winkel (Kreuzschlitz) je 4x... -
Seite 22: Einzelteile Leiter
Spielturm Mia Spielwelt Schritt 9: Leiter Einzelteile Leiter Leiterwange links 50 x 90 x 1674 mm Leiterwange rechts 50 x 90 x 1674 mm Sprosse 40 x 70 x 560 34 x 54 x 500 34 x 54 x 500... - Seite 23 Spielturm Mia Spielwelt Schritt 9: Leiter Einzelteile Leiter Senkkopf Holzschraube ø 6 x 90 mm Empfohlenes Werkzeug Akkuschrauber Winkel (Kreuzschlitz) Die Leiter wird mittig zwischen den Pfosten positioniert und von hinten verschraubt. Es wird empfohlen Balken vorzubohren.
- Seite 24 Spielturm Mia – Spielwelt...
- Seite 25 Spielturm Mia – Spielwelt Ansichten Modul Spielwelt mit Spielzeugkiste 90°...
-
Seite 26: Schritt 1 - Anschlusspfosten
Spielturm Mia – Spielwelt Schritt 1 - Anschlusspfosten: 2 Stk. 758x90x90 HP-0231 HP-1036 6 Stk. 6x120 HP-0231 Ø6 6x120 Schritt 2 - Grundgerüst: 2 Stk. 2120x90x90 HP-0201 HP-0232 1 Stk. 1440x70x40 3 Stk. 1054x70x40 HP-0300 HP-0300A 1 Stk. 1014x70x40 HP-0300 HP-1033 20 Stk. -
Seite 27: Schritt 3 - Unterkonstruktion Podest
Spielturm Mia – Spielwelt Schritt 3 – Unterkonstruktion Podest: 1 Stk. 2120x90x90 HP-0201 4 Stk. 1101x70x40 HP-0302 HP-0301 1 Stk. 765x70x40 HP-0302 HP-1033 20 Stk. 6x90 6x90 6x90 Ø6 HP-0301 HP-0201 Detail 6x90 HP-0302 HP-0302 6x90 HP-0302 6x90 6x90... -
Seite 28: Schritt 4 - Verkleidung Podest
Spielturm Mia – Spielwelt Schritt 4 – Verkleidung Podest: HP-0308 2Stk. 1014x120x18 6x70 HP-0309 1 Stk. 738x120x18 HP-0309 HP-0311 1 Stk. 738x145x28 4x40 4x40 HP-1005 12 Stk. 4x40 HP-0311 HP-0308 HP-0308 HP-1031 4 Stk. 6x70 Detail 4x40 6x70 HP-0308 HP-0311 4x40 6x70 HP-0309... -
Seite 29: Schritt 5 - Podestboden
Spielturm Mia – Spielwelt Schritt 5 - Podestboden: HP-0243 HP-0243A 1 Stk. 1440x100x18 2 Stk. 1258x90x18 HP-0306 4x40 HP-0306 2 Stk. 583x90x18 HP-0307 HP-1005 62 Stk. 4x40 HP-0243 Bodenbretter HP-0243 und HP-0243A mit 1mm HP-0307 Fuge montieren! HP-0243A Ø4 Schritt 6 - Absturzsicherung: HP-0233 11 Stk. -
Seite 30: Schritt 7 - Unterkonstruktion Boden
Spielturm Mia – Spielwelt Schritt 7 – Unterkonstruktion Boden: HP-0302 4 Stk. 1101x70x40 HP-1031 20 Stk. 6x70 Verschraubung durch Sandkastenbrett 6x70 HP-0302 HP-0302 6x70 Ø6 Schritt 8 - Bodenbretter: HP-0243 6 Stk. 1440x120x18 HP-0306B 1 Stk. 1266x120x18 2 Stk. 583x87x18 HP-0307 HP-1005 56 Stk. -
Seite 31: Schritt 10 - Kletterwand
Spielturm Mia – Spielwelt Schritt 9 – Rückwand: HP-0302 HP-0305 1 Stk. 870x68x28 HP-0308 8 Stk. 1014x120x18 HP-1005 32 Stk. 4x40 HP-0305 HP-1031 3 Stk. 6x70 4x40 Bretter Rückwand HP-0308 mit 1mm Fuge montieren! HP-0308 HP-0305 6x70 Ø4 Ø6 Schritt 10 - Kletterwand: HP-0311 9 Stk. -
Seite 32: Schritt 11 - Thekenfront
Spielturm Mia – Spielwelt Schritt 11 – Thekenfront: HP-0302 HP-0304 1 Stk. 510x68x28 HP-0308 5 Stk. 1014x120x18 HP-1005 20 Stk. 4x40 HP-0304 HP-0304 HP-1031 2 Stk. 6x70 Thekenfront HP-0308 mit 6x70 1mm Fuge montieren! HP-0308 4x40 Ø4 Ø6 Schritt 12 - Thekenbrett: HP-0302 HP-0303 1 Stk. - Seite 33 Spielturm Mia – Spielwelt Schritt 13 – Markise: HP-0302 HP-0312 2 Stk. 927x68x28 4 Stk. 332x68x28 HP-0313 HP-0313 HP-1005 7 Stk. 4x40 HP-0312 HP-0313 HP-1031 12 Stk. 6x70 6x70 HP-0313 Ø4 4x40 6x70 Ø6 4x40 HP-0313 Detail HP-1303 HP-1351 3,5x25 Zuschnitt der Plane von Breite durch Kunden HP-1303...
-
Seite 34: Schritt 14 - Griffe & Klettersteine
Spielturm Mia – Spielwelt Schritt 14 – Griffe & Klettersteine: HP-0302 HP-0903 2 Stk. inkl. Schrauben 5 Stk. inkl. Schrauben ID-2342 HP-0903 Ø10 oder Ø12, modellabhängig ID-2342 Hülsen- mutter einschlagen Wir empfehlen einen Achsabstand bei den Klettersteinen von ca. 300mm... - Seite 35 Spielturm Mia – Spielwelt Spielzeugkiste:...
-
Seite 36: Schritt 15 - Front & Rückseite
Spielturm Mia – Spielwelt Schritt 15 – Front & Rückseite: Ansicht innen HP-0302 HP-0320 6 Stk. 890x120x18 HP-0302 HP-0324 2 Stk. 718x68x28 HP-0320 4 Stk. 342x68x28 HP-0325 HP-0325 HP-1010 30 Stk. 4x30 HP-0324 Ansicht außen 4x30 Schritt 16 – Deckel: HP-0302 HP-0320 Ansicht innen... - Seite 37 Spielturm Mia – Spielwelt Schritt 17 – Seiten: HP-0302 HP-0322 6 Stk. 406x120x18 HP-1010 24 Stk. 4x30 HP-0322 4x30 Schritt 18 – Boden: HP-0302 HP-0322 7 Stk. 406x120x18 HP-1010 28 Stk. 4x30 HP-0322 4x30...
-
Seite 38: Schritt 20 - Montagebretter Deckel
Spielturm Mia – Spielwelt Schritt 20 – Montagebretter Deckel: HP-0302 HP-0323 2 Stk. 890x87x18 HP-0322 HP-1010 13 Stk. 4x30 4x30 Schritt 21 – Deckel: HP-1350 4x30 HP-0302 HP-1350 2 Stk. HP-1010 12 Stk. 4x30 Detail... - Seite 39 Spielturm Mia – Spielwelt Maße Mia - Modul Schaukel Grundriss Ansicht 2...
-
Seite 40: Schritt 1: Schaukelpfosten
Spielturm Mia Spielwelt Schritt 1: Schaukelpfosten Einzelteile Schaukelpfosten Schaukelpfosten 87 x 87 x 2400 mm Flachrundschraube M10 x 140 mm Unterleg Scheibe DIN 152 M10 Mutter M10 Hutmutter M10 Empfohlenes Werkzeug Schrauben- Winkel schlüssel K+L+M+N... -
Seite 41: Schritt 2: Querstrebe
Spielturm Mia Spielwelt Schritt 2: Querstrebe Einzelteile Querstrebe Halbriegel als Strebe 40 x 70 x 1350 mm Sechskant- Holzschraube ø 8 x 80 mm Unterleg Scheibe DIN 1052 M8 Empfohlenes Werkzeug Schrauben- Winkel schlüssel Schräge bündig mit Schaukelpfosten... -
Seite 42: Schritt 3: Schaukelbalken
Spielturm Mia Spielwelt Schritt 3: Schaukelbalken Einzelteile Schaukelbalken Schaukelbalken 87 x 87 x 2400 mm Metall-Winkel 78 x 84 x 84 mm Sechskant- Holzschraube ø 8 x 80 mm 4x Schaukelhaken Sechskant- Holzschraube ø 8 x 40 mm Empfohlenes Werkzeug... - Seite 43 Spielturm Mia Spielwelt Schritt 3: Schaukelbalken Einzelteile Schaukelbalken Schaukelbalken 87 x 87 x 2400 mm Metall-Winkel 78 x 84 x 84 mm Sechskant- Holzschraube ø 8 x 80 mm 4x Schaukelhaken Sechskant- Holzschraube ø 8 x 40 mm Empfohlenes Werkzeug...
-
Seite 44: Schritt 4: Befestigung
Spielturm Mia Spielwelt Schritt 4: Befestigung Einzelteile Befestigung Metall-Winkel 78 x 84 x 84 mm Sechskant- Holzschraube ø 8 x 80 mm Empfohlenes Werkzeug Schrauben- Wasserwaage schlüssel Um die Schrauben für die Metallwinkel einschrauben zu können, muss erst einmal vorgebohrt werden. -
Seite 45: Schritt 10: Rutsche Optional
Spielturm Mia Spielwelt Schritt 10: Rutsche optional Empfohlenes Werkzeug Verschraubung Rutsche Senkkopf Holzschraube ø 4,5 x 50 mm Akkuschrauber (Kreuzschlitz) Die Leiter wird mittig zwischen den Pfosten positioniert und verschraubt Schrauben vorsichtig anziehen! - Seite 46 Spielturm Mia Spielwelt Sicherheitshinweise Rutsche, bitte sorgfältig lesen! 1. Bitte bewahren Sie diese Gebrauchsanweisung sorgfältig auf. 2. Unangepasstes Benutzen bzw. falsche Montage ist ausdrücklich verboten und entlastet den Hersteller von seine Verantwortung. 3. Die Montage muss durch einen Erwachsenen erfolgen. Das Benutzen von diesem Artikel ist nur zugelassen unter der Aufsicht eines Erwachsenen.
- Seite 47 Spielturm Mia Spielwelt Sprechen Sie uns jederzeit gerne an! Stockumer Str. 67 D-59846 Sundern Fon: +49 (0) 2933 92168-03 Fax: +49 (0) 2933 92168-04 www.schefferholz.de Scheffer Holz| Stockumer Str. 67 | 59846 Sundern | Germany | Telefon +49 2933 9216803 | Fax: +49 2933 9216804 | www.schefferholz.de...
