Montageablauf - ST Quadrat LUX-top QUICKFIX II Montage- Und Gebrauchsanleitung

Montageablauf:

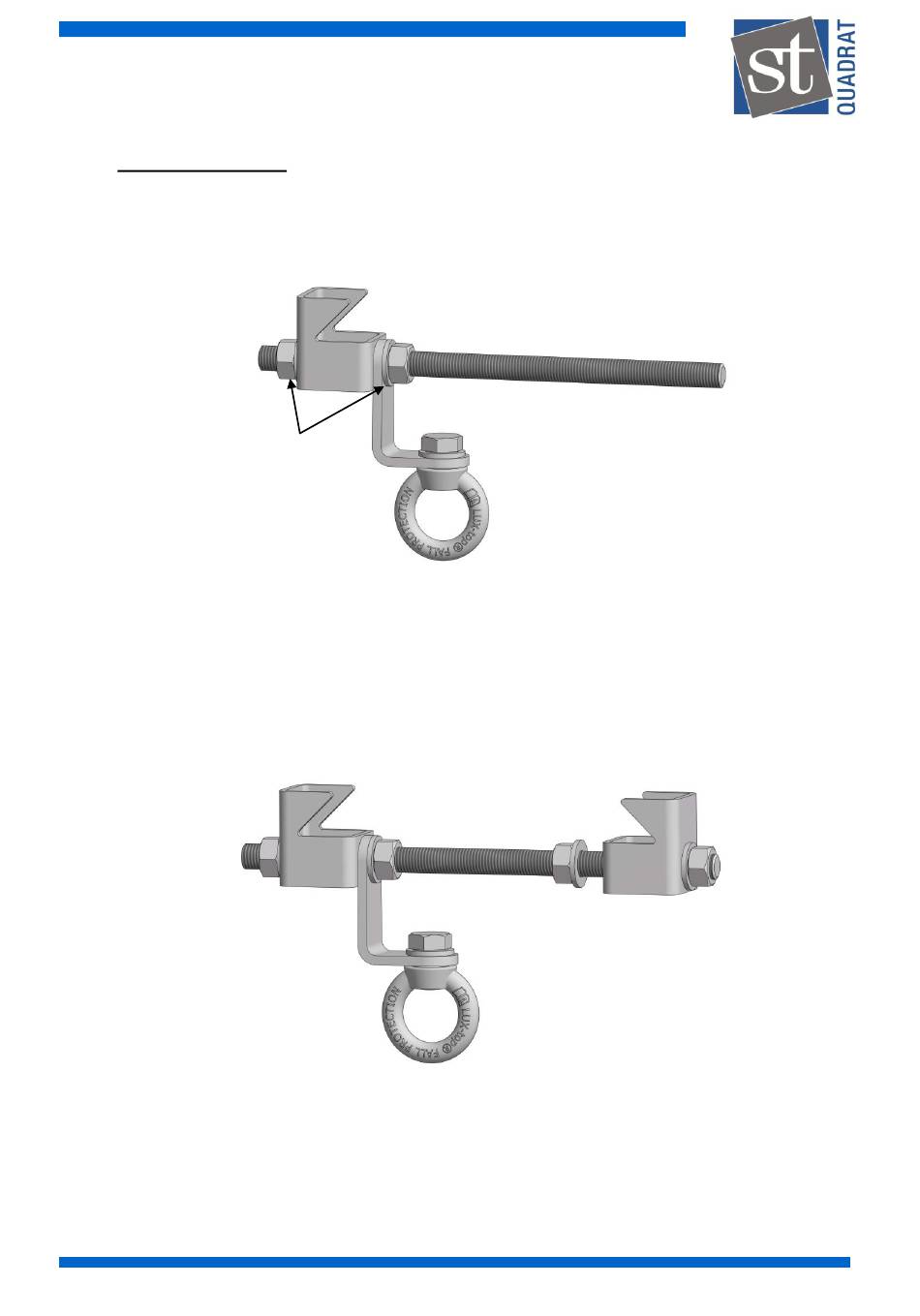

1. Trägerklemme mit Ösenhalter + Öse auf der Gewindestange (M16) gemäß
Abbildung 1 befestigen. Die Muttern auf beiden Seiten mit einem Drehmoment von
105 Nm anziehen.
Drehmoment
2. Zweite Trägerklemme
Gewindestange
festziehen.)
