Déroulement du montage :

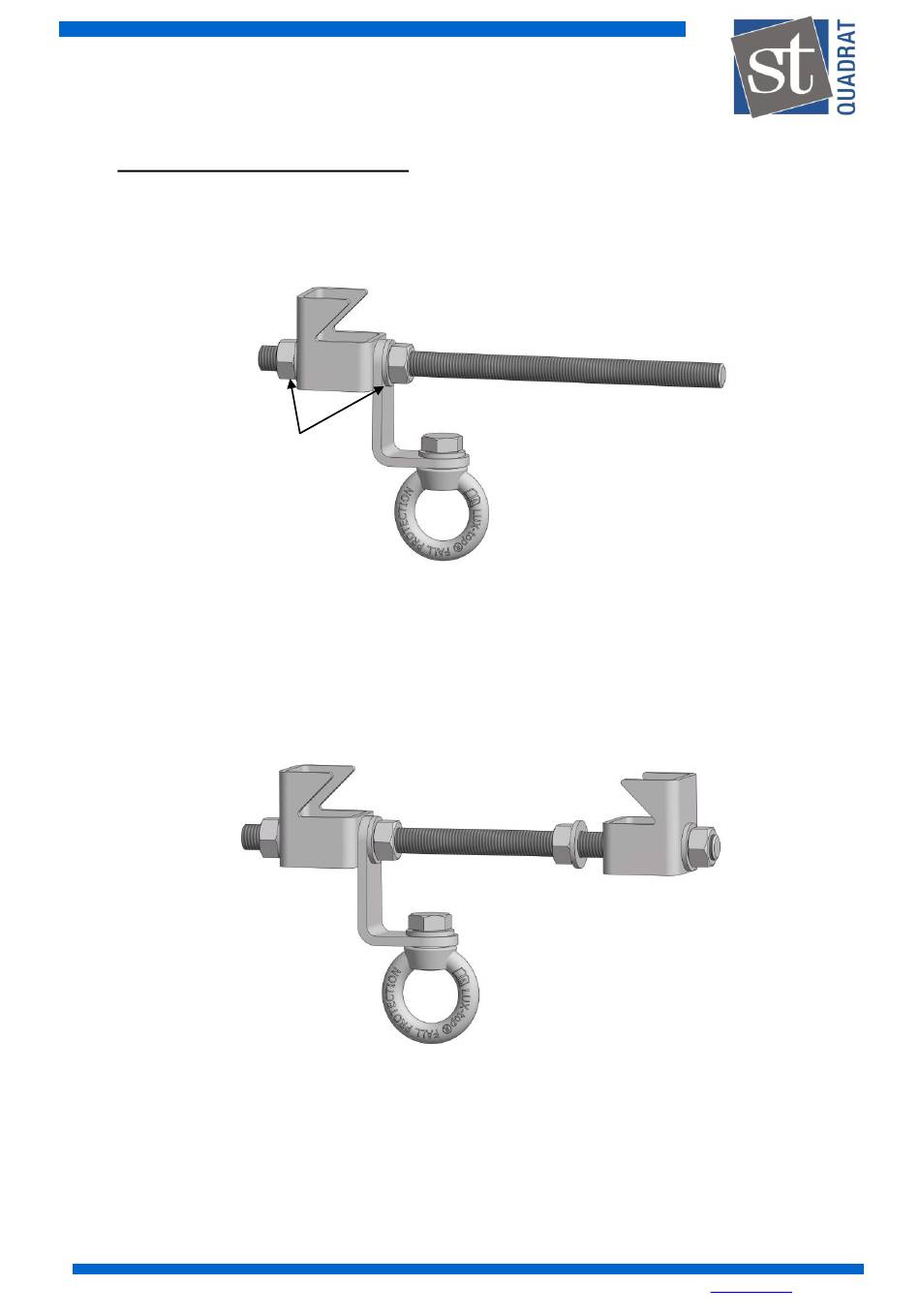

1. Fixer la pince à poutre, avec le porte-œillet et l'œillet, sur la tige filetée (M16),
comme indiqué sur l'illustration 1. Serrer les écrous des deux côtés avec un couple
de serrage de 105 Nm.
Couple de
serrage de
105 Nm
2. Placer la seconde pince à poutre, avec écrous et rondelles, sur la tige filetée, comme
indiqué sur l'illustration 2. (ne pas encore serrer à bloc le contre-écrou.)
ST QUADRAT Fall Protection S.A. – Votre partenaire compétent pour les dispositifs antichute –
Illustration 1
Illustration 2
