inels DMD3-1 Kurzanleitung

DMD3-1
Kombinierter Detektor
DE AT
Characteristic
• DMD3-1 ist ein kombinierter Detektor zur Deckenmontage
• Möglichkeiten der Verwendung von DMD3-1:
- Bewegungs-Detektor
- Lichtintensitätssensor
- Temperaturmessung
- Feuchtemessung
• Die Einheit ist mit zwei Kommunikationsschnittstellen ausgestattet:
- Installations-Sammelleitung des iNELS-Systems
- DALI (max. 4x DMD3-1- oder 4x DLS3-1-Einheiten an einem Bus)
• Der Bewegungs-Detektor dient zur Erkennung von Personen, die sich in einem bestimmten
Raum bewegen. Zur Erkennung wird passive Aufnahme des Infrarot-Spektrums verwendet.
• Ein integriertes Lichtintensitätssensor zur Aufnahme der aktuellen Beleuchtung am Ort der
Installation der Einheit. Diese Information kann bei der Aufgabe der Aufrechterhaltung einer
konstanten Beleuchtung im jeweiligen Raum verwendet werden, wobei es möglich ist, die
Intensität der künstlichen Beleuchtung aufgrund des Beitrags der natürlichen Beleuchtung von
außen zu regulieren, dadurch kann der Energieverbrauch reduziert werden.
• Stellen Sie die Kommunikationsschnittstelle mit der SET-Taste ein.
• Die Einheit kann über die iNELS3 Designer & Manager-Software konfi guriert werden, in der
folgendes durchgeführt werden kann:
- Die erforderlichen Funktionen in Abhängigkeit von der erkannten Bewegung einstellen.
- Lösen Sie Probleme in Abhängigkeit vom Beleuchtungswert.
- Aktivieren / Deaktivieren der LED-Signalisierung an der Detektor-Abdeckung.
• Der DMD3-1-Detektor ist für die Installation im Innenbereich und nicht für den Gebrauch im
Freien vorgesehen.
• Der DMD3-1-Detektor wird direkt über die iNELS-Sammelleitung (Nennwert 27 V DC) oder DALI-
Sammelleitung (Nennwert 16 V DC) versorgt.
Allgemeine Hinweise
ANSCHLUSS AN DAS SYSTEM, INSTALLATION BUS
iNELS3 Peripherieeinheiten sind an das System durch die Installation BUS verbunden. Installation
Busleiter verbunden sind, an die Anschlusseinheiten an die Klemmen BUS+ und BUS-, Drähte
können nicht vertauscht werden. Für die Installation BUS ist notwendig, ein Kabel mit verdrillten
Drahtdurchmesser von weniger als 0.8 mm, mit einem empfohlenen Kabel verwenden, ist iNELS
BUS-Kabel, deren Eigenschaften am besten die Anforderungen der Installation BUS erfüllen. In den
meisten Fällen ist es möglich das Kabel JYSTY 1x2x0.8 oder 2x2x0.8 JYSTY verwenden. Im Falle
eines Kabels mit zwei Paaren von verdrillten Leiter aufgrund der Geschwindigkeit nicht möglich
ist, der Kommunikation ein zweites Paar des anderen modulierte Signal zu verwenden, ist es
nicht möglich, innerhalb eines Kabel Einsatz ein Paar für ein Segment BUS und das zweite Paar
für das zweite Segment BUS. Für die Installation BUS ist BUS entscheidend für seine Entfernung
von den Stromleitungen in einem Abstand von mindestens 30 cm gewährleisten, und muss in
Übereinstimmung mit seinen mechanischen Eigenschaften eingebaut werden. Zur Erhöhung der
mechanischen Beständigkeit von Kabeln empfehlen wir den Einbau in eine Rohrleitung mit einem
geeigneten Durchmesser. Topologie-Installation BUS ist frei mit der Ausnahme eines Kreises, wobei
jedes Ende des BUS- ses ist an den Klemmen BUS + und BUS- mit eine Perifer Einheit beendet
werden. Während alle obigen Anforderungen beibehalten, erreichen die maximale Länge eines
Segments des Installationsbus bis 500 Meter. Aufgrund der Datenübertragung und Bereitstellung
von Einheiten sind in einem Paar von Drähten führen, ist es notwendig, den Durchmesser der
Drähte in Bezug auf Spannungsverlust an der Leitung und dem maximalen Strom gezogen zu
halten. Die maximale Länge der BUS gilt mit der Maßgabe, dass sie Toleranz Spannung eingehalten
werden.
Es wird nicht empfohlen, den genauen Kabeltyp für den DALI-Bus zu verwenden. Es ist jedoch
wichtig, einige Installationsbedingungen zu beachten. Für DALI-Sammelleitung bis 100 m wird min.
2
Querschnitt des Leiters 0.5 mm empfohlen. Für die Sammelleitung von 100 - 150 m ist der min.
Querschnitt 0.75 mm 2 , für mehr als 150 m ist der min. Querschnitt von 1.5 mm
länger als 300 m werden nicht empfohlen. Der Spannungsabfall am Ende der Installation darf 2 V
nicht überschreiten.
KAPAZITÄT UND ZENTRALE
Die Zentraleinheit CU3-01M oder CU3-02M möglich, um zwei unabhängige BUS über die Klemmen
BUS1+, BUS1- und BUS2+, BUS2-. Jeder BUS kann bis zu 32 Einheiten tragen, insgesamt Sie direkt
an eine zentrale Einheit zu 64 Einheiten anschließen können. Es ist auch notwendig, beachten Sie
die Anforderung maximal ein Zweig der BUS Maximalstrom von 1000 mA zu unterstützen, die die
Summe der Nennströme der Geräte auf diesen Zweig des BUSses verbunden ist. Wenn Einheiten
mit einer Verbrauch größer als 1A angeschlossen werden, kann BPS3-01M mit 3A verwendet sein.
Bei Bedarf können zusätzliche Einheiten können mit externen Master verbinden MI3-02M, die
beiden anderen Zweige der BUS erzeugen. Diese externen Master sind an das Gerät über den
SystemBUS CU3 EBM verbunden und die Gesamt ist über EBM-BUS an die Zentraleinheit zum
Anschluss von bis zu 8 Einheiten MI3-02M.
STROMVERSORGUNG
Zur Versorgung System ist es möglich, Stromversorgungen von Unternehmen ELKO EP zu
verwenden, genannt PS3-100/iNELS. Empfohlene Backup-System externe Batterien mit einer
Quelle PS3-100/iNELS (beispielhafte Darstellung des Steuersystems zu sehen).
ALLGEMEINE INFORMATIONEN
Um das Gerät zu betreiben, ist es notwendig, dass das Gerät an eine Zentraleinheit CU3 Reihe
geschaltet ist, oder in einem System, das bereits das Gerät enthält und vergrößern somit die
Systemfunktionen. Alle Parameter werden von einer Zentraleinheit CU3 Reihe von Software iDM3
gesetzt. Auf der Hauptplatine Einheit, LED-Anzeige für Stromversorgung und die Kommunikation
mit einem zentralen CU3 Gerät der Serie. Wenn die RUN-LED blinkt in regelmäßigen Abständen,
die Standard-Kommunikation. Wenn die RUN-LED dauerhaft leuchtet, ist der Antrieb BUS mit Strom
versorgt, aber das Gerät nicht auf dem BUS zu kommunizieren. Wenn die RUN-LED nicht leuchtet,
Spannung keine Klemmen BUS+ und BUS- Versorgung.

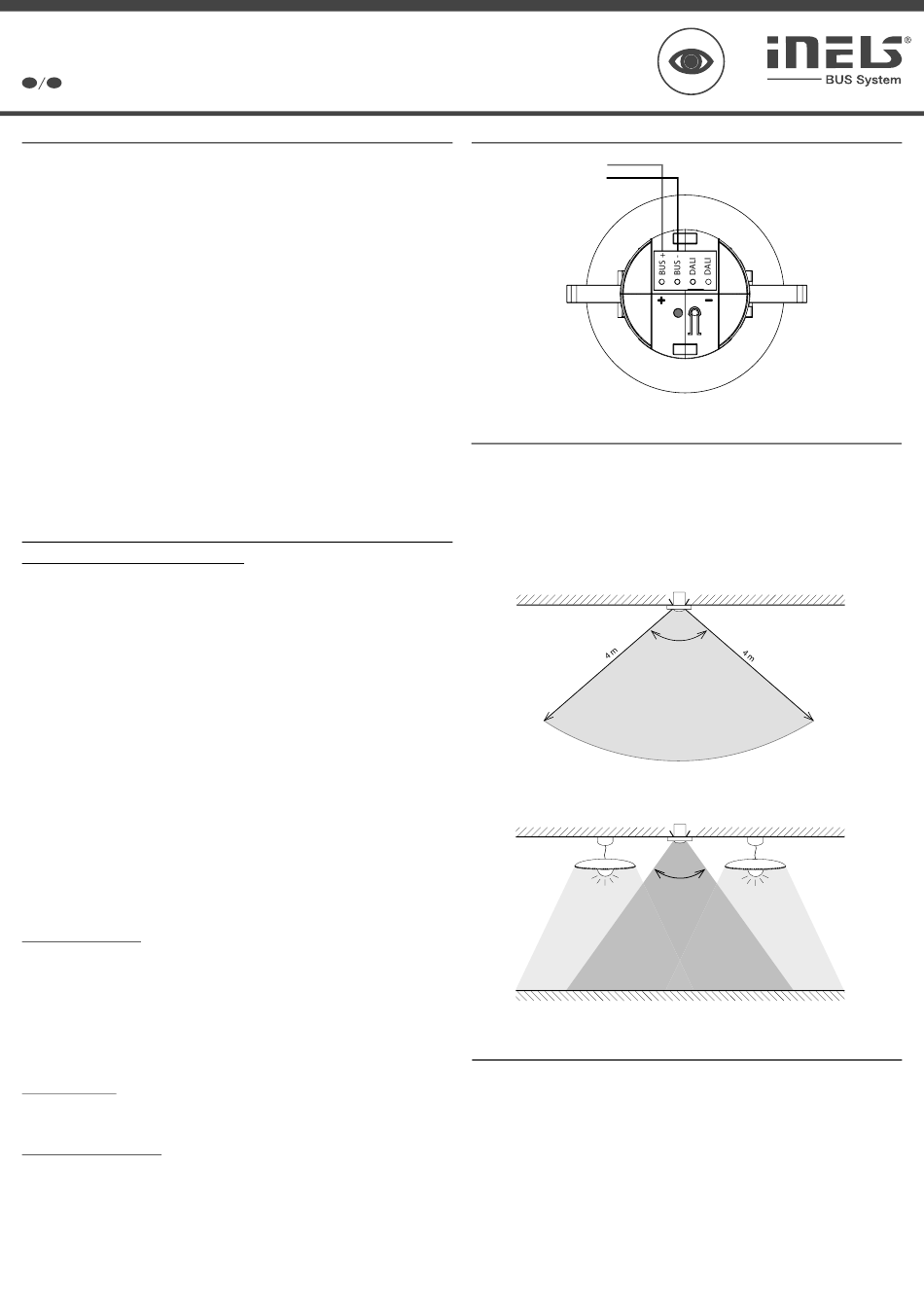

Schaltbild
Bereich der Aufnahme
• Für die richtige Funktion des Detektors ist es notwendig, die störenden Wärme- oder Lichtquellen
in dem abzutastenden Raum zu eliminieren.
• Der Detektor darf nicht auf instabilen oder vibrierenden Oberfl ächen installiert werden.
• Kleinere Installationshöhe reduziert die Gesamtgröße der Detektionszone.
• Der Abstand der Einheit und die Farbe der beleuchteten Fläche beeinfl ussen den resultierenden Wert
der gemessenen Beleuchtung durch die DMD3-1-Einheit.
Bewegungs-Detektor
Lichtsensor
2 empfohlen. Leitungen
Einstellung
• Lange Betätigung der SET-Taste (> 8s): Wechsel der Sammelleitung (DALI/BUS)
• Kurze Betätigung der SET-Taste (< 1s): Signalisierung gewählter Sammelleitung
- DALI - LED rot 1x langes Durchblicken
- BUS - LED rot 3x Durchblicken
BUS +
BUS -
RUN SET
140°
110°
