VORBEREITUNG FÜR
DEN GEBRAUCH
Lesen Sie zuerst die
Bedienungsanleitung
• Für diesen Anschluss werden keine Kabel mitgeliefert. Bitte
erwerben Sie die erforderlichen Kabel bei einem Händler vor Ort.
• Die Darstellung des folgenden Anschlusses ist ein Beispiel. Lesen
Sie die Bedienungsanleitung Ihres Geräts für nähere Einzelheiten.
• Vergewissern Sie die sich, dass Ihre Antenne bzw. das
externe Gerät richtig angeschlossen ist, bevor Sie das WS-
Netzteil anschließen.

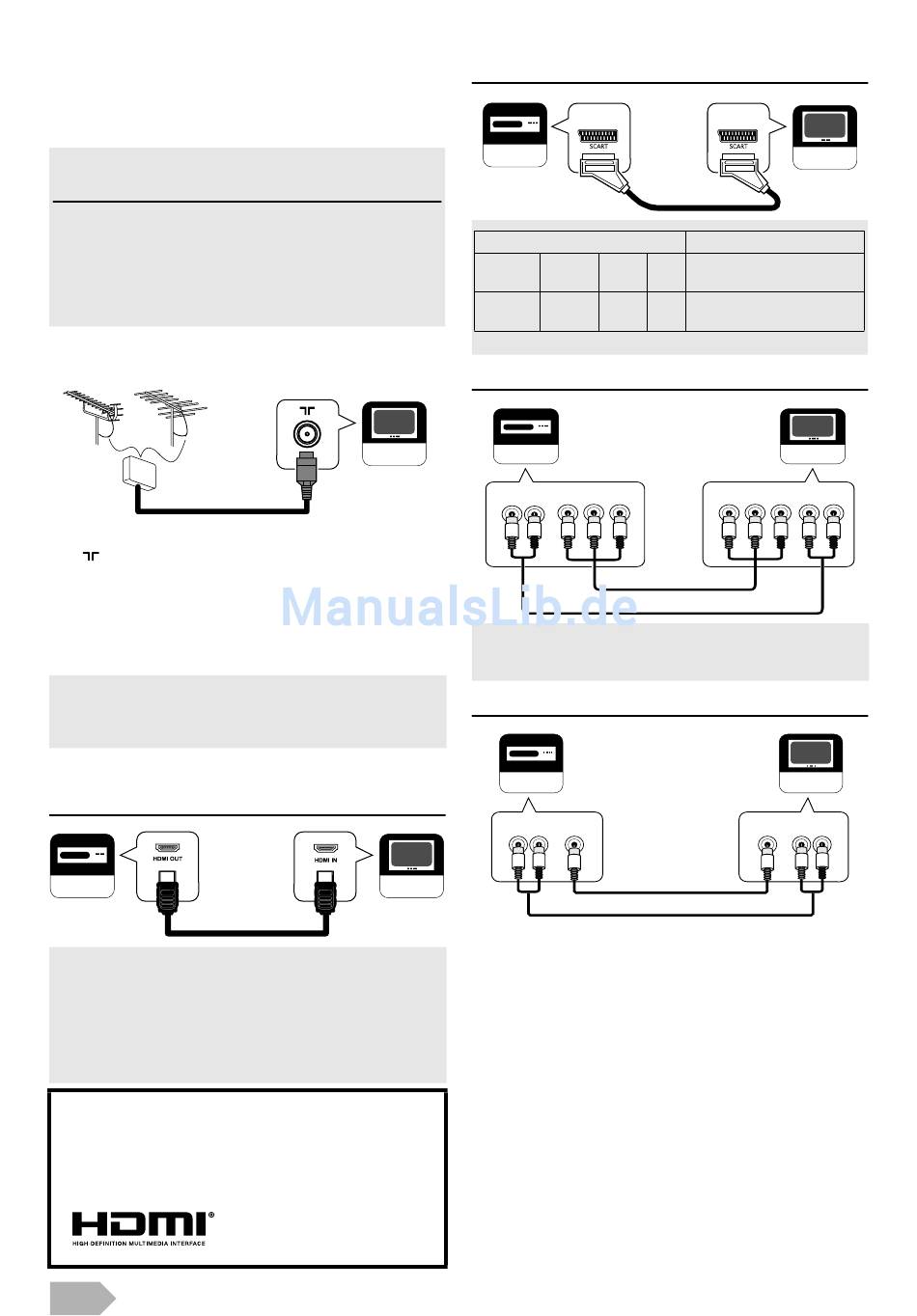

Antennenanschluss
UHF
VHF
VHF/UHF
MIXER
1
Schließen Sie ein RF- Antennenkabel an die
(Antenne)-Eingangsbuchse auf der Rückseite dieses
Geräts an.
2
Schließen Sie das Gerät an eine WS-Netzsteckdose an.
3
Wenn die STAND BY / POWER-Anzeige auf der
Gerätevorderseite rot leuchtet, betätigen Sie Q, um das
Gerät einzuschalten.
• Wenn Sie eine aktive DVB-T-Antenne anschließen
möchten, muss diese mit einer eigenen
Spannungsversorgung ausgestattet sein.
• Eine Versorgung der Antenne über das TV-Gerät ist nicht möglich.
Externer Anschluss
HDMI-Anschluss (HDMI 1 / HDMI 2)
Ihr Gerät
HDMI-Kabel
• Dieses Gerät ist für Videosignale der Formate 480i / 480p /
576i / 576p / 720p / 1080i / 1080p sowie nur 2 Audiosignale
der Formate 32 kHz / 44,1 kHz / 48 kHz für (LPCM)-
Verbindung ausgelegt.
• Sie müssen „PCM" für den digitalen Audioausgang des
anzuschließenden Gerätes wählen. Achten Sie darauf, dass
das Gerät Digitalton abgibt. Unter Umständen wird bei
Auswahl von „Bitstream", usw. kein Audioton erzeugt.
Sehr geehrter Kunde,
Für den Anschluss eines HDMI-Kabels an Ihren Funai LCD TV
dürfen nur zertifizierte HDMI-Kabel verwendet werden, um so
eine ausreichende Sicherheit gegen Störstrahlung zu gewährleisten.
Zertifizierte HDMI-Kabel erkennen Sie am HDMI-Logo, dass
auf der Verpackung oder auf dem Kabel aufgedruckt ist.
6
DE
Verbindung per SCART-Kabel
Ihr Gerät
S-Video Audio
Ja
• Die folgenden Signale sind verfügbar.
Component-Video-Anschluss
Ihr TV-Gerät
Ihr Gerät
AUDIO OUT
L
R
• Über den Component-Anschluss akzeptiert dieses Gerät
Videosignale der Formate 480i / 480p / 576i / 576p / 720p /
1080i.
Komposite-Video-Anschluss
Ihr Gerät
AUDIO OUT
R
L
Ihr TV-Gerät
• Vergewissern Sie sich, dass kein Anschluss an den übrigen
Component-Video-Buchsen (Pb/Pr) besteht, wenn Sie die
Komposite-Video-Buchse mit dem Y/VIDEO-Anschluss
verbinden.
SCART-Kabel
Eingang
CVBS RGB
Video und Audio (L/R)
(L/R)
Nur ATV oder DTV-
Ja
Ja
Ja
Ausgang ist verfügbar.
COMPONENT VIDEO OUT
COMPONENT VIDEO IN
Y
Pb
Pr
Component-Video-Kabel
Audiokabel
VIDEO OUT
Komposite-Video-Kabel
Audiokabel
Ihr TV-Gerät
Ausgang
Ihr TV-Gerät
AUDIO IN
Y
Pb
Pr
L
R
Ihr TV-Gerät
VIDEO IN
AUDIO IN
R
Y/VIDEO
L
