Utilisation
Le capteur à distance est adapté à des tensions de bord de
12 V et de 24 V. Il permet de surveiller la température ambiante
hors de l'organe de commande (longueur de câble disponible
de 4 m ou de 10 m).
Le capteur à distance ne peut pas être utilisé en liaison
avec un interrupteur direct.
Si d'autres accessoires sont utilisés (8 – voir les instructions
de montage et d'utilisation du chauffage jointes), il est néces-
saire d'employer des multiprises (7 – n° d'art. 39010-78200)
et, en cas de besoin, des rallonges de 4 m (n° d'art. 39010-
78300) ou de 10 m (n° d'art. 39010-78400).
Instructions de montage
Pendant le montage du capteur à distance, il faut cou-
per la tension d'alimentation de l'électronique du chauf-
fage. Il n'est pas suffisant de ne couper l'alimentation qu'au
niveau de l'organe de commande ! Si le montage est effectué
sous tension, le capteur à distance, ainsi que l'électronique du
chauffage, peuvent être détruits.
Faire très attention à ce que le capteur à distance ne soit pas
placé dans un endroit trop froid (dans un courant d'air) ou trop
chaud (dans une sortie d'air chaud). Un emplacement idéal
peut être, par exemple, une paroi libre et à mi-hauteur de la
pièce.
1. Fixer le capteur à distance (1) à l'aide des serre-câbles
joints (2), conformément au schéma (page 1).
2. Découper le passage du câble au niveau du boîtier de
l'électronique (3). Enfoncer la prise du capteur à distance (1)
dans la fiche de connexion pour accessoire noire (4).
3. Désactiver ensuite le capteur de température au niveau de
l'organe de commande, comme suit :
3.1 Pour les organes de commande standards sur
socle (6 a) et les organes de commande spéciaux (6 b)
Retirer le commutateur rotatif de l'organe de commande.
Couper une connexion filaire sur la bille grise du capteur. Tour-
ner la bille sur le côté, puis remettre le commutateur rotatif.
3.2 Montage de l'organe de commande (6 c)
Retirer le cavalier et le poser sur une seule broche, pour ne
pas le perdre.
Effectuer un contrôle du fonctionnement du capteur à distance
et de la régulation de température en déplaçant le commuta-
teur rotatif.
E

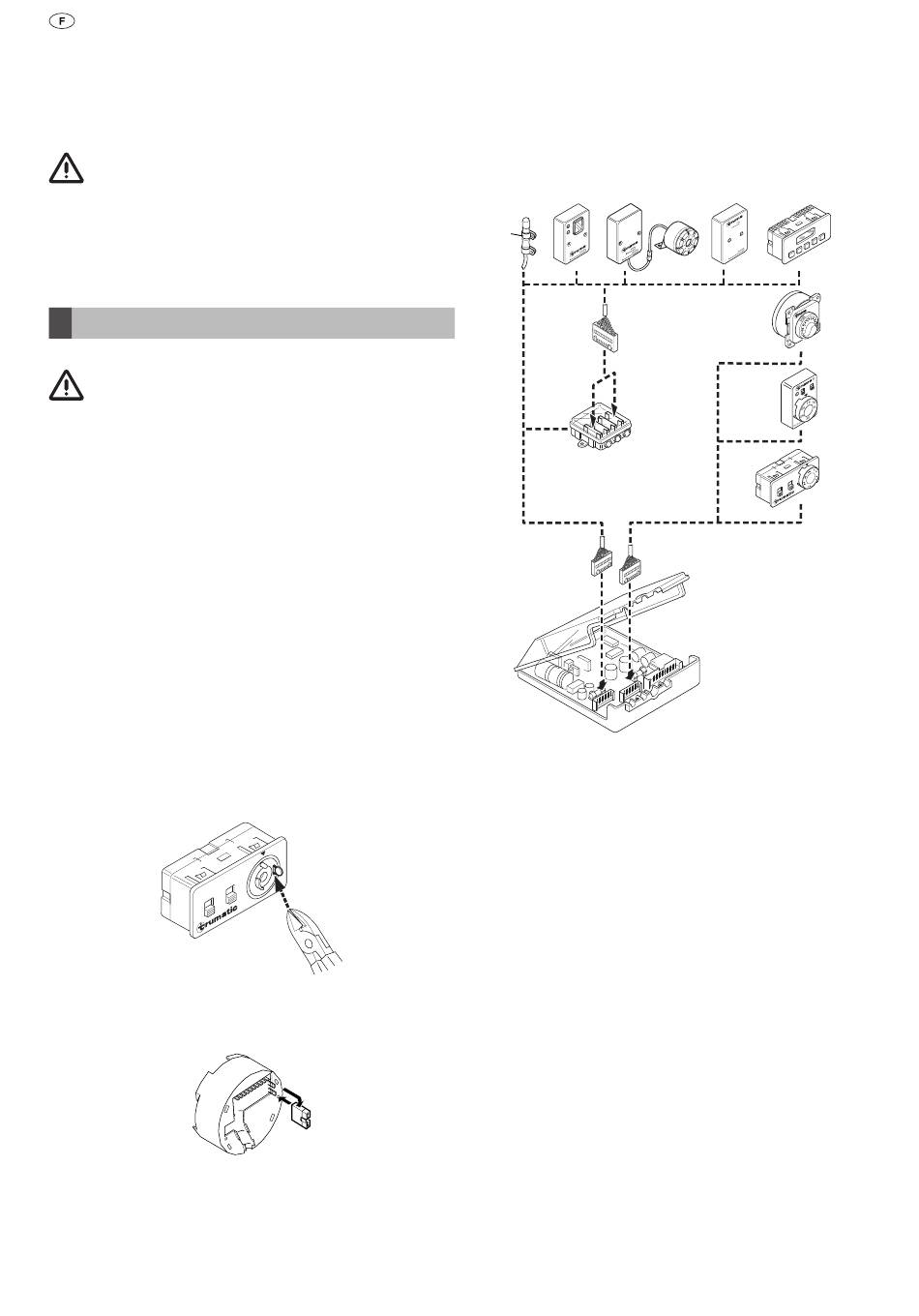

Plan des bornes de connexion
1 = Capteur à distance
2 = Serre-câbles
3 = Electronique de chauffage
4 = Fiche de connexion pour accessoire noire
5 = Fiche de connexion rouge
6 = Organes de commande
7 = Multiprises
8 = Accessoire
8
1
2
7
4
5
6 c
6 a
6 b
E
3
