Fernfühler FF
Verwendungszweck
Der Fernfühler ist für 12 V und 24 V Bordspannung geeignet.
Er ermöglicht die Überwachung der Raumtemperatur abseits
vom Bedienteil (lieferbare Kabellänge 4 m oder 10 m).
Der Fernfühler kann nicht in Verbindung mit einem
Direktschalter verwendet werden.
Bei Verwendung von weiteren Zubehörteilen (8 – siehe die
der Heizung beiliegende Ein bau- und Gebrauchs an wei sung)
sind die Multisteckdose (7 – Art.-Nr.: 39010-78200) und, bei
Bedarf, die Verlängerungen 4 m (Art.-Nr.: 39010-78300) oder
10 m (Art.-Nr.: 39010-78400) zu verwenden.
Einbauanweisung
Während der Montage des Fernfühlers muss die Ver-
sorgungsspannung der Heizungselektronik abgeklemmt
werden. Ausschalten am Bedienteil reicht nicht! Ein Einbau
unter Spannung kann eine Zerstörung des Fernfühlers und der
Heizungselektronik zur Folge haben.
Beachten Sie, dass der Fernfühler weder an zu kühlen Orten
(Luftzug) noch an zu warmen Stellen (Warmluftaustritt) ange-
bracht wird. Eine günstige Stelle ist z. B. eine freie Wand und
halbe Raumhöhe.
1. Fernfühler (1) mit beiliegenden Kabelschellen (2) nach
Zeichnung befestigen.
2. Am Elektronikgehäuse (3) Kabeldurchführung ausbrechen,
Stecker des Fernfühlers (1) an der schwarzen Zubehör-Stecker-
leiste (4) anstecken.
3. Anschließend ist der Temperaturfühler am Bedienteil wie
folgt zu deaktivieren:
3.1. Standard-Aufputzbedienteil (6 a) und Sonder-Bedien-
teil (6 b)
Drehknopf des Bedienteils abziehen. An der grauen Fühlerper-
le einen Drahtanschluss unterbrechen. Perle seitlich umbiegen
und Drehknopf wieder aufstecken.
3.2. Einbau-Bedienteil (6 c)
Jumper abziehen und zur Aufbewahrung auf einen
einzelnen Pin aufstecken.
für Flüssiggasheizungen Trumatic E, Baureihe 2
E
Eine Prüfung der Funktion des Fernfühlers bzw. der
Temperaturregelung ist durch Verstellen des Drehknopfes
vorzunehmen.

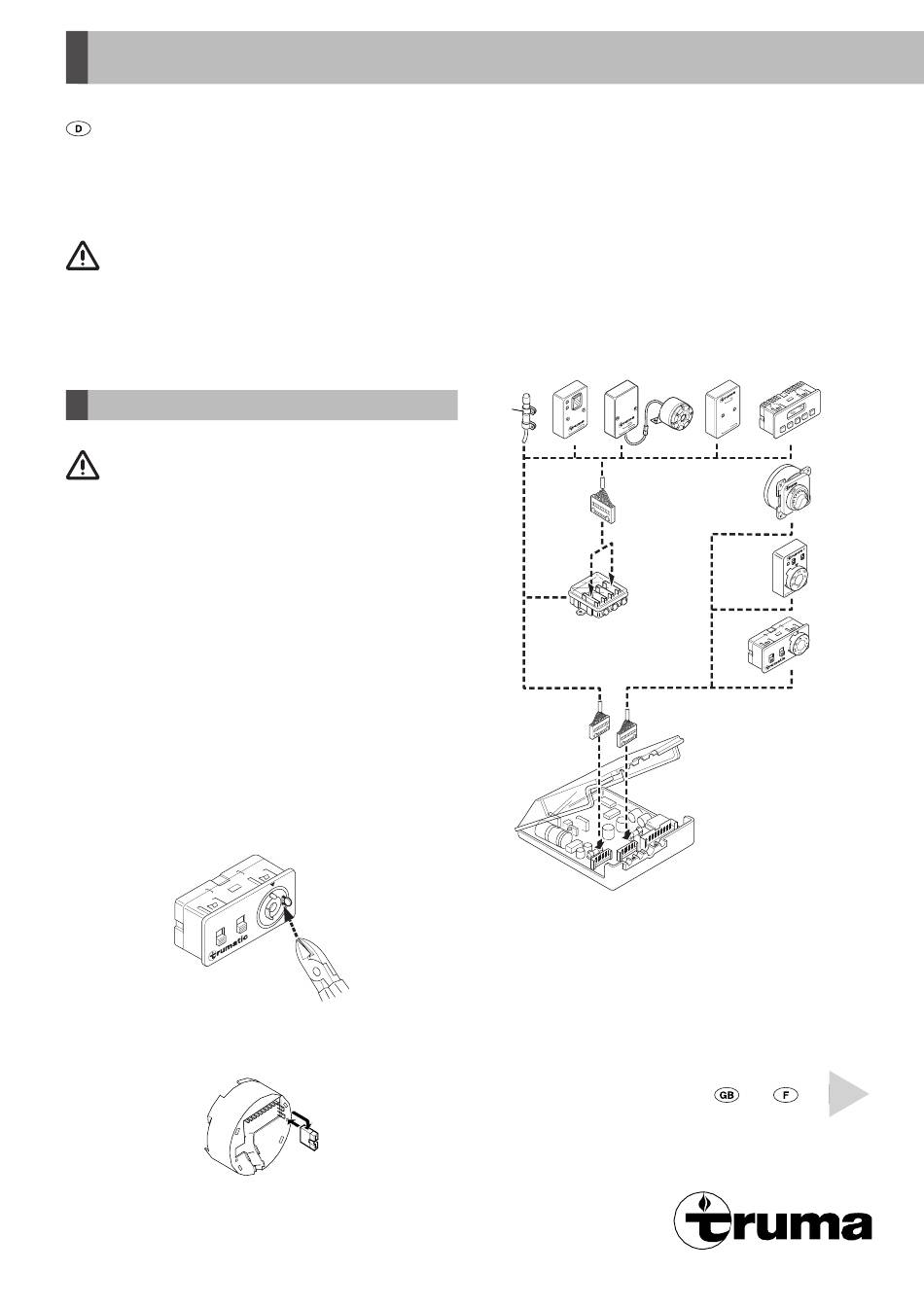

Anschlussplan
1 = Fernfühler
2 = Kabelschellen
3 = Heizungselektronik
4 = schwarze Zubehör-Steckerleiste
5 = rote Steckerleiste
6 = Bedienteile
7 = Multisteckdose
8 = weiteres Zubehör
8
1
2
7
4
5
6 c
6 a
6 b
E
3
