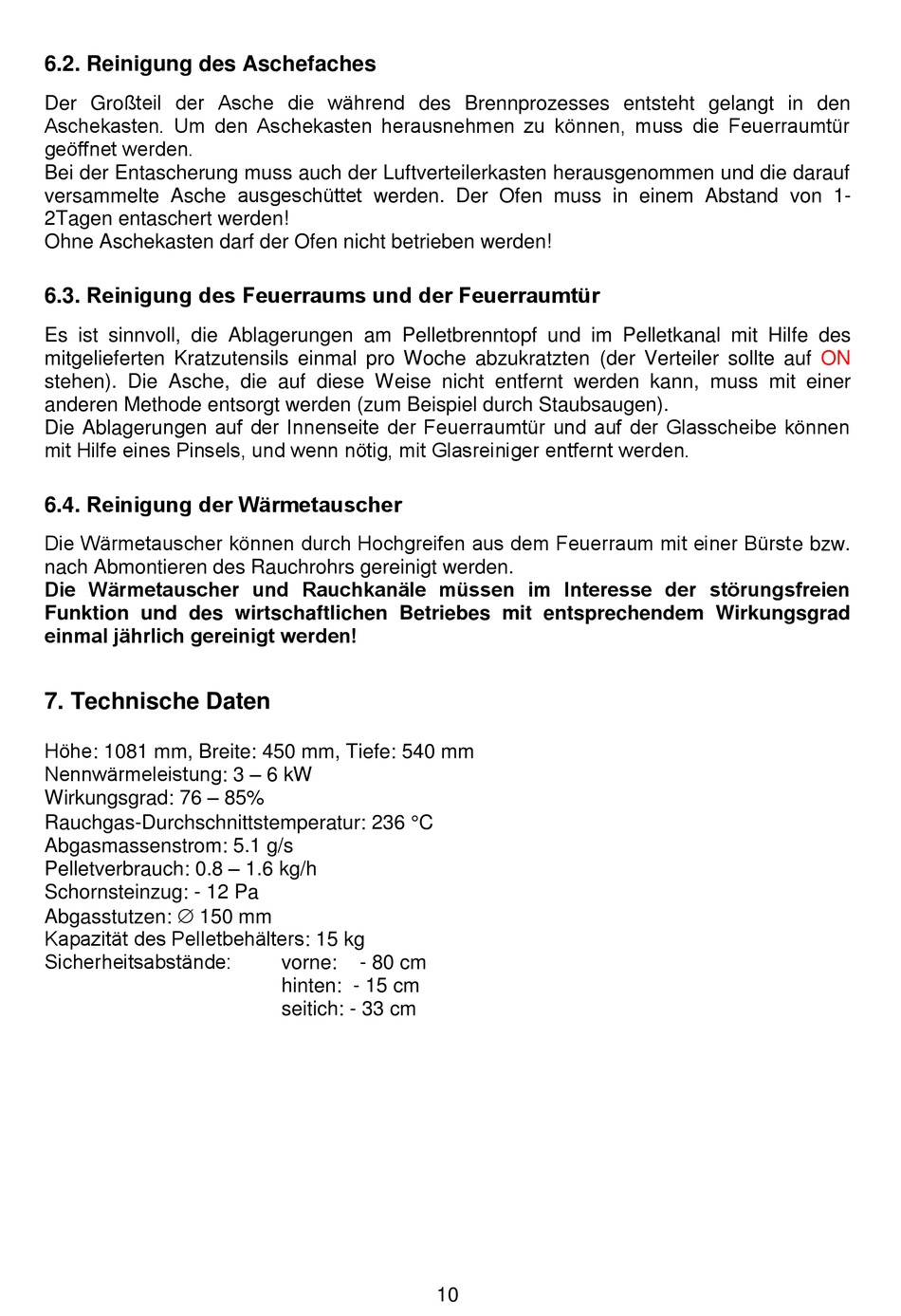

Fireplace R2053 GRAVISSIMO Bedienungsanleitung Seite 10

6.2. Reinigung des Aschefaches
Der Großteil der Asche die während des Brennprozesses entsteht gelangt in den
Aschekasten. Um den Aschekasten herausnehmen zu können, muss die Feuerraumtür
geöffnet werden.
Bei der Entascherung muss auch der Luftverteilerkasten herausgenommen und die darauf
versammelte Asche ausgeschüttet werden. Der Ofen muss in einem Abstand von 1-
2Tagen entaschert werden!
Ohne Aschekasten darf der Ofen nicht betrieben werden!
6.3. Reinigung des Feuerraums und der Feuerraumtür
Es ist sinnvoll, die Ablagerungen am Pelletbrenntopf und im Pelletkanal mit Hilfe des
mitgelieferten Kratzutensils einmal pro Woche abzukratzten (der Verteiler sollte auf
stehen). Die Asche, die auf diese Weise nicht entfernt werden kann, muss mit einer
anderen Methode entsorgt werden (zum Beispiel durch Staubsaugen).
Die Ablagerungen auf der Innenseite der Feuerraumtür und auf der Glasscheibe können
mit Hilfe eines Pinsels, und wenn nötig, mit Glasreiniger entfernt werden.
6.4. Reinigung der Wärmetauscher
Die Wärmetauscher können durch Hochgreifen aus dem Feuerraum mit einer Bürste bzw.
nach Abmontieren des Rauchrohrs gereinigt werden.
Die Wärmetauscher und Rauchkanäle müssen im Interesse der störungsfreien
Funktion und des wirtschaftlichen Betriebes mit entsprechendem Wirkungsgrad
einmal jährlich gereinigt werden!
7. Technische Daten
Höhe: 1081 mm, Breite: 450 mm, Tiefe: 540 mm
Nennwärmeleistung: 3 – 6 kW
Wirkungsgrad: 76 – 85%
Rauchgas-Durchschnittstemperatur: 236 C
Abgasmassenstrom: 5.1 g/s
Pelletverbrauch: 0.8 – 1.6 kg/h
Schornsteinzug: - 12 Pa
Abgasstutzen:  150 mm
Kapazität des Pelletbehälters: 15 kg
Sicherheitsabstände:
vorne: - 80 cm
hinten: - 15 cm
seitich: - 33 cm
