EMKO PRONEM-mini Bedienungsanleitung Seite 15

Aplicaciones
-Controles de edificios/climatización
-Automatización de gallineros
-Automatización de invernaderos
-Almacenes y fábricas de comida
-Almacenamiento en frío
-Farmacias
-Automatización de aire acondicionado y climatizadores
-Aplicaciones textiles
-Laboratorios y ambiente estéril

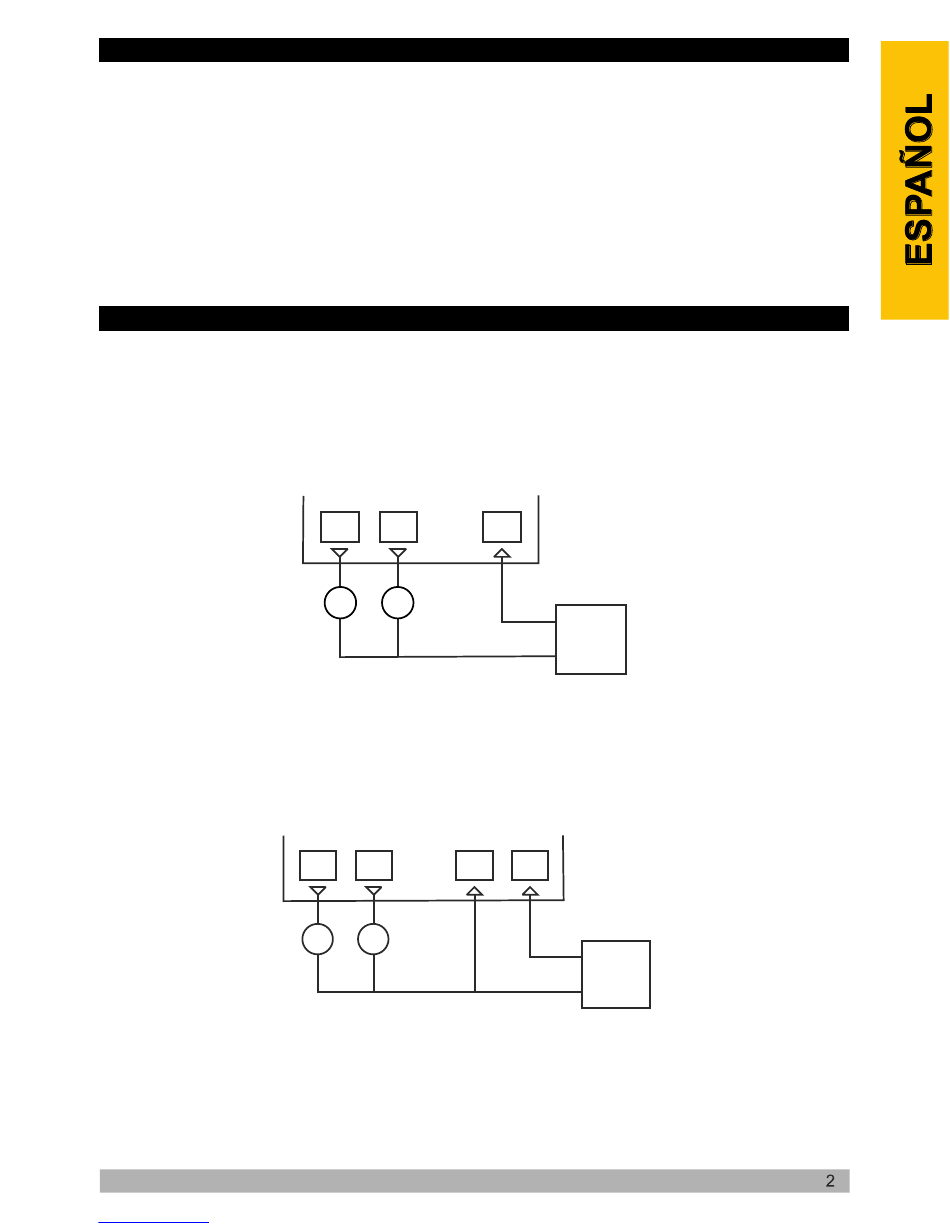

Conexiones eléctricas
ATENCIÓN: ¡Se debe conectar siempre la salida de temperatura de tipo 4-20 mA
a la clavija negativa de la fuente de alimentación!
Downloaded from www.Manualslib.com
Corriente
(4-20 mA)
Transmitter
Sal. temp. Sal. HR
(Amarillo) (Verde)
4 3
+
mA mA
Voltage
(0-10 V)
Transmitter
Sal. temp. Sal. HR
(Amarillo) (Verde)
6 5
+
+
V V
manuals search engine
Ent. V
(Marrón)
1
+
+
Fuente de
alimentación
-
V- V+
(Blanco) (Marrón)
2 1
CC
+
CC
Fuente de
alimentación
-
