EMKO PRONEM-mini Bedienungsanleitung Seite 11

Applications
- CVC/Systèmes de contrôle de bâtiments
- Automatisation de poulaillers
- Automatisation de serres
- Usines et entrepôts de produits alimentaires
- Entreposage frigorifique
- Industrie pharmaceutique
- Automatisation de climatisation et climatiseurs
- Applications textiles
- Salles blanches et laboratoires

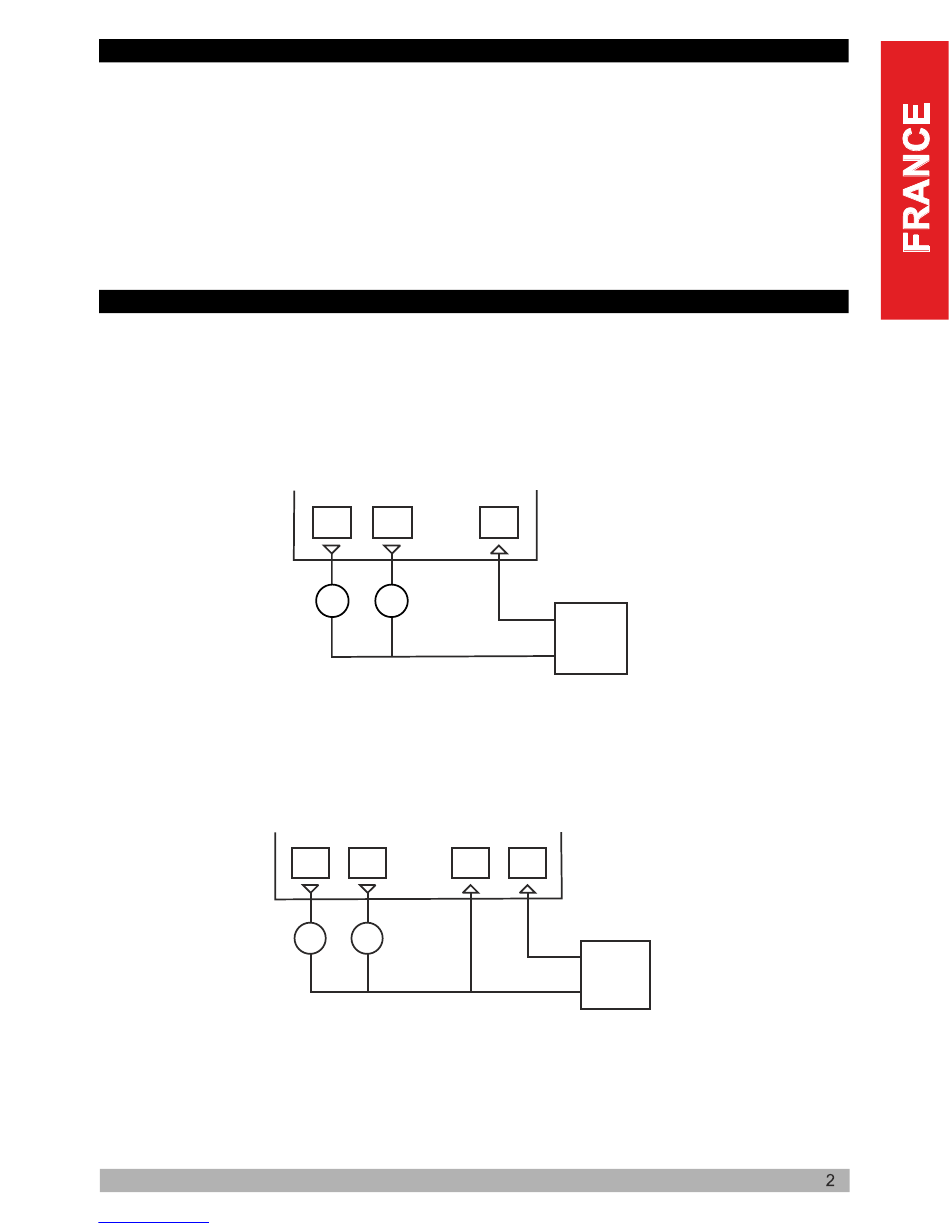

Connexions électriques
ATTENTION : Uniquement pour le type 4-20 mA, la sortie de température doit toujours être
reliée au pin négatif de l'alimentation !
Downloaded from www.Manualslib.com
Courant
(4-20 mA)
Transmetteur
Sortie temp. Sortie HR
(Jaune) (Verte)
3
4
+
mA mA
Tension
(0-10 V)
Transmetteur
Sortie temp. Sortie HR
(Jaune) (Verte)
6 5
+ +
V V
manuals search engine
T en
(Marron)
1
+
+
Alimentation
-
T- T+
(Blanche) (Marron)
2 1
CC
+
Alimentation
CC
-
