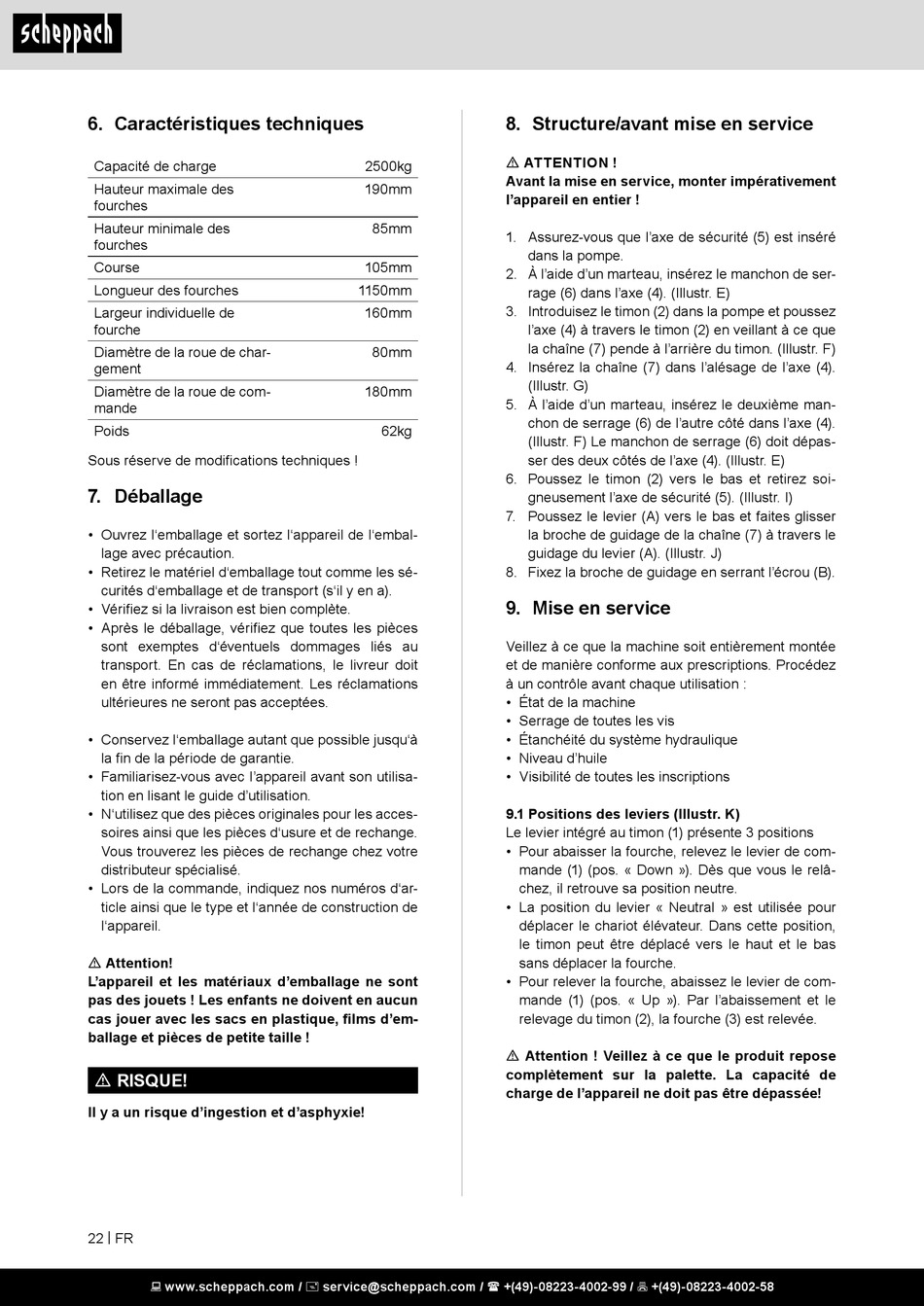

6. Caractéristiques techniques
Capacité de charge
Hauteur maximale des
fourches
Hauteur minimale des
fourches
Course
Longueur des fourches
Largeur individuelle de
fourche
Diamètre de la roue de char-
gement
Diamètre de la roue de com-
mande
Poids
Sous réserve de modifications techniques !
7. Déballage
• Ouvrez l'emballage et sortez l'appareil de l'embal-
lage avec précaution.
• Retirez le matériel d'emballage tout comme les sé-
curités d'emballage et de transport (s'il y en a).
• Vérifiez si la livraison est bien complète.
• Après le déballage, vérifiez que toutes les pièces
sont exemptes d'éventuels dommages liés au
transport. En cas de réclamations, le livreur doit
en être informé immédiatement. Les réclamations
ultérieures ne seront pas acceptées.
• Conservez l'emballage autant que possible jusqu'à
la fin de la période de garantie.
• Familiarisez-vous avec I'appareil avant son utilisa-
tion en lisant le guide d'utilisation.
• N'utilisez que des pièces originales pour les acces-
soires ainsi que les pièces d'usure et de rechange.
Vous trouverez les pièces de rechange chez votre
distributeur spécialisé.
• Lors de la commande, indiquez nos numéros d'ar-
ticle ainsi que le type et l'année de construction de
l'appareil.
m Attention!
L'appareil et les matériaux d'emballage ne sont
pas des jouets ! Les enfants ne doivent en aucun
cas jouer avec les sacs en plastique, films d'em-
ballage et pièces de petite taille !
m RISQUE!
Il y a un risque d'ingestion et d'asphyxie!
22 | FR
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58

8. Structure/avant mise en service

m ATTENTION !
2500kg
Avant la mise en service, monter impérativement
190mm
l'appareil en entier !
85mm
1. Assurez-vous que l'axe de sécurité (5) est inséré
dans la pompe.
105mm
2. À l'aide d'un marteau, insérez le manchon de ser-
1150mm
rage (6) dans l'axe (4). (Illustr. E)
3. Introduisez le timon (2) dans la pompe et poussez
160mm
l'axe (4) à travers le timon (2) en veillant à ce que
la chaîne (7) pende à l'arrière du timon. (Illustr. F)
80mm
4. Insérez la chaîne (7) dans l'alésage de l'axe (4).
(Illustr. G)
180mm
5. À l'aide d'un marteau, insérez le deuxième man-
chon de serrage (6) de l'autre côté dans l'axe (4).
62kg
(Illustr. F) Le manchon de serrage (6) doit dépas-
ser des deux côtés de l'axe (4). (Illustr. E)
6. Poussez le timon (2) vers le bas et retirez soi-
gneusement l'axe de sécurité (5). (Illustr. I)
7. Poussez le levier (A) vers le bas et faites glisser
la broche de guidage de la chaîne (7) à travers le
guidage du levier (A). (Illustr. J)
8. Fixez la broche de guidage en serrant l'écrou (B).

9. Mise en service

Veillez à ce que la machine soit entièrement montée
et de manière conforme aux prescriptions. Procédez
à un contrôle avant chaque utilisation :
• État de la machine
• Serrage de toutes les vis
• Étanchéité du système hydraulique
• Niveau d'huile
• Visibilité de toutes les inscriptions
9.1 Positions des leviers (Illustr. K)
Le levier intégré au timon (1) présente 3 positions
• Pour abaisser la fourche, relevez le levier de com-
mande (1) (pos. « Down »). Dès que vous le relâ-
chez, il retrouve sa position neutre.
• La position du levier « Neutral » est utilisée pour
déplacer le chariot élévateur. Dans cette position,
le timon peut être déplacé vers le haut et le bas
sans déplacer la fourche.
• Pour relever la fourche, abaissez le levier de com-
mande (1) (pos. « Up »). Par l'abaissement et le
relevage du timon (2), la fourche (3) est relevée.
m Attention ! Veillez à ce que le produit repose
complètement sur la palette. La capacité de
charge de l'appareil ne doit pas être dépassée!
