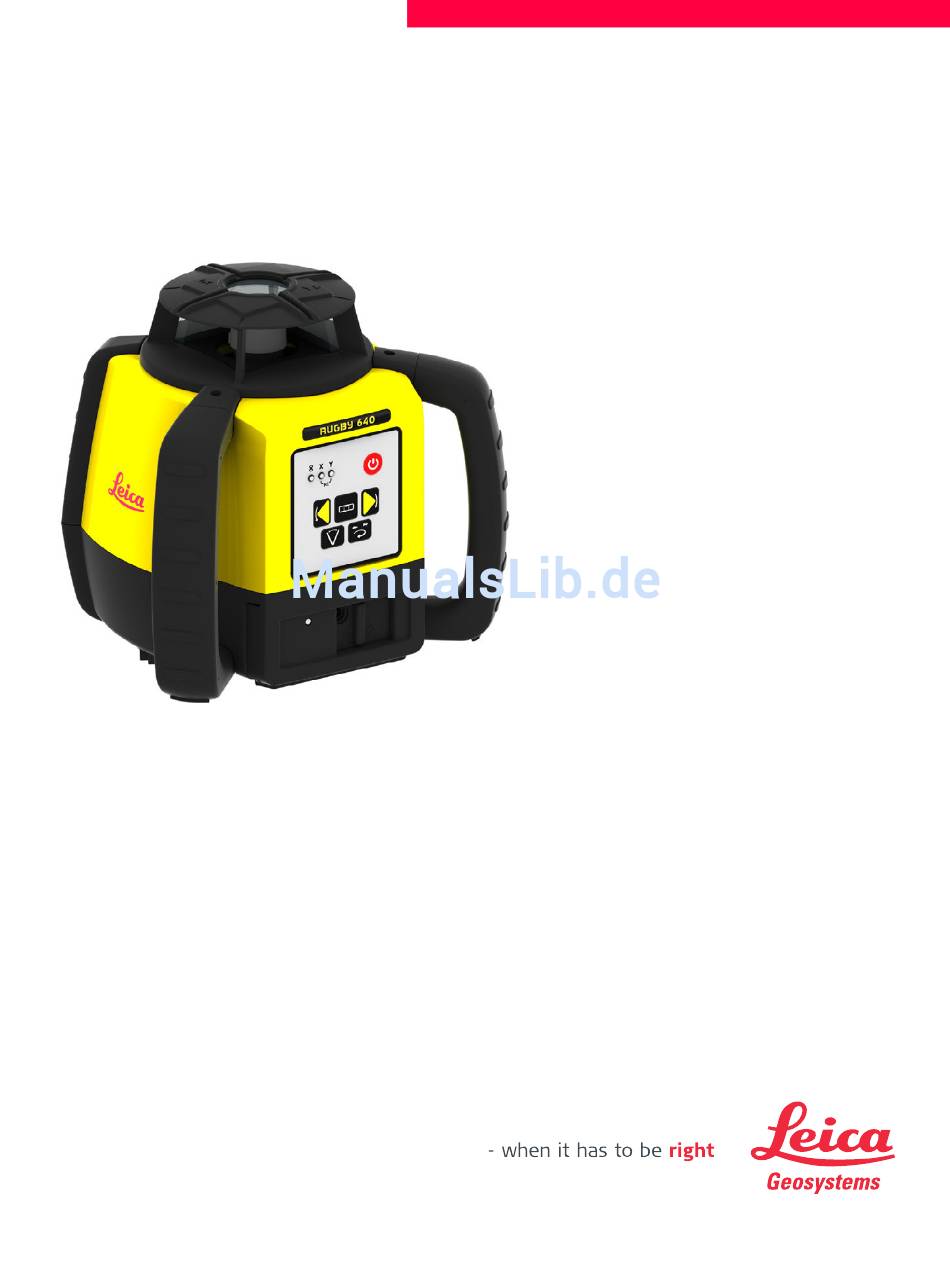

- Seite 1 Leica Rugby 640 Gebrauchsanweisung Version 1.0 Deutsch...
-
Seite 2: Einführung
Die Typenbezeichnung und die Serien-Nr. Ihres Produkts sind auf dem Typenschild rung angebracht. Übertragen Sie diese Angaben in Ihre Gebrauchsanweisung und beziehen Sie sich immer auf diese Angaben, wenn Sie Fragen an Ihre Leica Geosystems Vertretung oder an eine von Leica Geosystems autorisierte Servicestelle haben. Typ: _______________ Serien-Nr.:... - Seite 3 Beschreibung bote myService Sie können sich die Serviceangebote für Ihre Produkte im Leica Geosys- tems Servicecenter und die detaillierten Informationen über die für Ihre Produkte ausgeführten Arbeiten anschauen. Zusätzlich können Sie sich den aktuellen Servicestatus Ihrer Produkte im Leica Geosystems Servicecenter und das erwartete Serviceende anschauen.
-
Seite 4: Inhaltsverzeichnis
FCC Hinweis, gültig in den USA Systembeschreibung Systemkomponenten Rugby Laserkomponenten Inhalt des Transportbehälters Aufstellung RC400 Fernbedienung 2.5.1 Kopplung des Rugby 640 mit der RC400 Fernbedienung Bedienung Tasten LED Indikatoren Ein- und Ausschalten des Rugbys Automatischer Modus Manueller Modus Höhenalarm (H.I.) Funktion Empfänger... - Seite 5 Störungsbehebung Wartung und Transport Transport Lagerung Reinigen und Trocknen Technische Daten 10.1 Konformität zu nationalen Vorschriften 10.2 Allgemeine technische Daten des Lasers 10.2.1 RC400 Fernbedienung Lebenslange Herstellergarantie Zubehör Stichwortverzeichnis Rugby 640, Inhaltsverzeichnis...
-
Seite 6: Sicherheitshinweise
Beschreibung der Verwendung Verwendungszweck • Das Produkt emittiert zum Zwecke der Nivellierung eine horizontale Laserebene oder einen Laserstrahl. • Der Laserstrahl kann mit einem Laserempfänger erfasst werden. • Fernsteuerung von Produkten. • Datenkommunikation zu externen Geräten. Rugby 640, Sicherheitshinweise... -
Seite 7: Einsatzgrenzen
• Er stellt sicher, dass das Produkt entsprechend den Anweisungen verwendet wird. • Er kennt die ortsüblichen, betrieblichen Unfallverhütungsvorschriften. • Er benachrichtigt Leica Geosystems umgehend, wenn am Produkt und der Anwen- dung Sicherheitsmängel auftreten. • Der Betreiber stellt sicher, dass nationale Gesetze, Bestimmungen und Bedin- gungen für die Verwendung von z. - Seite 8 Bei dynamischen Anwendungen, z.B. bei der Zielabsteckung durch den Messgehilfen, WARNUNG kann durch Außer-Acht-Lassen der Umwelt, z.B. Hindernisse, Verkehr oder Baugruben, ein Unfall hervorgerufen werden. Gegenmaßnahmen: Der Betreiber instruiert alle Benutzer vollstens über diese möglichen Gefahrenquellen. Rugby 640, Sicherheitshinweise...
- Seite 9 Sie: • Stromführende Komponenten berühren • Das Produkt nach unsachgemäßen Reparaturversuchen verwenden Gegenmaßnahmen: Das Produktgehäuse nicht öffnen. Lassen Sie die Produkte nur von einer von Leica Geosystems autorisierten Servicestelle reparieren. Bei unsachgemäßer Entsorgung des Produkts kann Folgendes eintreten: WARNUNG •...
-
Seite 10: Laserklassifizierung
< 1.5 mrad Wellenlänge 635 nm ± 10 nm Aus sicherheitstechnischer Sicht können Klasse 2 Laserprodukte grundsätzlich die VORSICHT Augen gefährden. Gegenmaßnahmen: 1) Blicken Sie nicht in den Strahl. 2) Richten Sie den Strahl nicht auf andere Personen. Rugby 640, Sicherheitshinweise... -
Seite 11: Elektromagnetische Verträglichkeit Emv
Möglichkeit einer Störung anderer Geräte durch elektromagnetische Strahlung. WARNUNG Obwohl die Produkte die strengen Anforderungen der einschlägigen Richtlinien und Normen erfüllen, kann Leica Geosystems die Möglichkeit einer Störung anderer Geräte nicht ganz ausschließen. Möglichkeit einer Störung anderer Geräte, wenn Sie das Produkt mit Fremdgeräten VORSICHT verwenden, z.B. -
Seite 12: Fcc Hinweis, Gültig In Den Usa
Gegenmaßnahmen: Obwohl das Produkt die strengen Anforderungen der einschlägigen Richtlinien und Normen erfüllt, kann Leica Geosystems die Möglichkeit einer Störung anderer Geräte beziehungsweise die Schädigung bei Mensch oder Tier nicht ganz ausschließen. • Betreiben Sie das Produkt mit Funkgeräten oder Mobiltelefonen nicht in der Nähe von Tankstellen, chemischen Anlagen und Gebieten mit Explosionsgefahr. - Seite 13 (1) This device may not cause harmful interference, and (2) This device must accept any interference received, including interference that may cause undesired operation. Type: Rugby 640 Power : 8.4V / 0.5A Art.No.: 799043 Made in China Contains FCC ID: RFD-C100 IC ID: 3177A-CT100...
-
Seite 14: Systembeschreibung

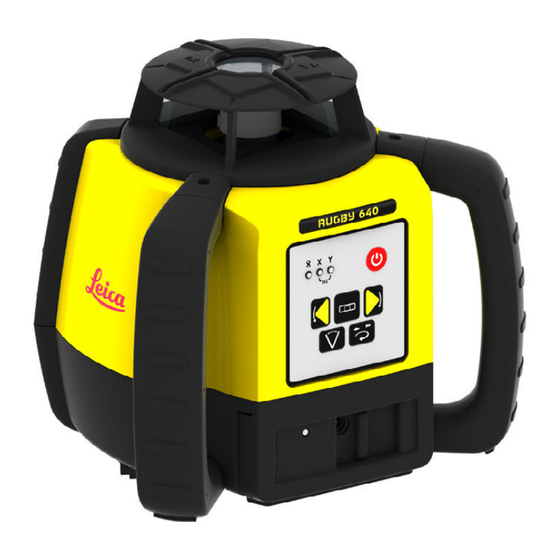

Systembeschreibung Systemkomponenten Allgemeine Der Rugby 640 ist ein Lasergerät für allgemeine Bau- und Nivellieranwendungen wie Beschreibung • Einrichten von Schalungen • Kontrolle von Neigungen • Kontrolle von Aushubtiefen Wenn das Gerät innerhalb des Selbstnivellierbereichs aufgestellt wurde, nivelliert sich der Rugby automatisch, um eine präzise horizontale oder vertikale Ebene durch den Laserstrahl zu erzeugen. -
Seite 15: Inhalt Des Transportbehälters
Wandhalterung c) Li-Ion-Akkupack / Alkali-Batteriepaket d) RC400-Fernbedienung e) Ladegerät (nur für Li-Ion-Variante) f) Gebrauchsanweisung / CD g) 4 x AA-Batterien h) Rod Eye-Empfänger mit Halter i) 4 x D-Zellen Batterien (nur für Alkali-Variante) j) 2 x Deckenzieltafel Rugby 640, Systembeschreibung... -
Seite 16: Aufstellung
Vergewissern Sie sich, dass alle Schrauben, Bolzen und Muttern fest angezogen sind. • Bei einem Stativ mit Ketten müssen die Ketten etwas locker sein, um die Wärme- ausdehnung im Laufe des Tages zu erlauben. • Sichern Sie das Stativ zusätzlich an extrem windigen Tagen. Rugby 640, Systembeschreibung... -
Seite 17: Rc400 Fernbedienung
Modus zu wechseln. Modus Strahl nach Drücken Sie die Taste, um die Rotation des Kopfes zu stoppen unten (Null U/s). Die Position des Strahls bewegt sich nach unten, damit der Anwender den Rugby über einen Referenzpunkt posi- tionieren kann. Rugby 640, Systembeschreibung... -
Seite 18: Kopplung Des Rugby 640 Mit Der Rc400 Fernbedienung
Scan Modus Taste. Die LEDs für die X-Achse und für die Y-Achse blinken grün und der Rugby 640 gibt fünf schnelle akustische Signale ab, wenn die Kopplung erfolgreich war. Die LEDs für die X-Achse und für die Y-Achse blinken fünfmal schnell rot, wenn die Kopplung nicht erfolgreich war. -
Seite 19: Bedienung
Die Anzeige-LEDs besitzen drei Hauptfunktionen: • Anzeige des Achsen-Nivellierstatus. • Anzeige des Akku-/Batteriestatus. • Anzeige eines H.I.-Alarms (Instrumentenhöhenalarm). Darstellung der Anzeige-LEDs a) Anzeige-LED für niedrigen Akku- /Batterieladezustand b) Anzeige-LED für die X-Achse c) Anzeige-LED für die Y-Achse 005807 001 Rugby 640, Bedienung... -
Seite 20: Ein- Und Ausschalten Des Rugbys
• Wechsel der X-Achse in den manuellen Modus • Wechsel der Y-Achse in den manuellen Modus • Wechsel in den manuellen Modus für beide Achsen Nach dem Aus- und wieder Einschalten befindet sich der Rugby im automati- schen Modus. Rugby 640, Bedienung... - Seite 21 • Die X-Achse nivelliert sich weiterhin selbst und die LED der X-Achse blinkt grün, bis diese nivelliert ist. Wenn sich die Y-Achse im Handbetriebsmodus befindet, kann die Y-Achse wie darge- stellt nach oben oder nach unten geneigt werden. 005809_001 Rugby 640, Bedienung...
-
Seite 22: Höhenalarm (H.i.) Funktion
Höhenalarms • Drücken und halten Sie die Links und Rechts Pfeiltasten bei eingeschaltetem Rugby. • Drücken Sie die Taste Automatischer/Manueller Modus. Der Rugby gibt einmal ein akustisches Signal, um die Änderungen anzuzeigen. Rugby 640, Bedienung... -
Seite 23: Empfänger
Empfänger Beschreibung Der Rugby 640 wird mit dem Rod Eye 140 Classic oder dem Rod Eye Basic-Laseremp- fänger verkauft. Rod Eye 140, Klassik Empfänger Instrumenten- bestandteile Teil 1 von 2 a) Libelle b) Lautsprecher c) LCD Fenster d) LEDs e) Laserempfangsfenster... - Seite 24 Tasten a) Ein-/Aus-Taste 005149_001 b) Audio c) Bandbreite Taste Funktion Ein-/Aus-Taste Einmal drücken, um den Empfänger einzuschalten. Audio Drücken Sie die Taste, um die Audioausgabe zu ändern. Bandbreite Drücken Sie die Taste, um die Bandbreite zu ändern. Rugby 640, Empfänger...
-
Seite 25: Menü - Rod Eye 140, Classic-Laserempfänger
Angaben entnehmen Sie "Beschreibung der Tasten". Sollniveau- Zeigt das Sollniveau des Lasers an. Markierung Laserempfangs- Erfasst den Laserstrahl. Das Empfangsfenster muss auf den fenster Laser gerichtet sein. LCD Fenster LCD-Pfeile auf der Vorder- und Rückseite des Geräts zeigen die Empfängerposition. Rugby 640, Empfänger... - Seite 26 Tasten a) Audio b) Bandbreite 005667_001 c) Ein-/Aus-Taste Taste Funktion Audio Drücken Sie die Taste, um die Audioausgabe zu ändern. Bandbreite Drücken Sie die Taste, um die Bandbreite zu ändern. Ein-/Aus-Taste Einmal drücken, um den Empfänger einzuschalten. Rugby 640, Empfänger...
-
Seite 27: Applikationen
Stellen Sie die Messlatte mit dem Empfänger oben auf der Schalung auf. Passen Sie die Höhe der Schalung an, bis das Sollniveau erneut angezeigt wird. Setzen Sie dies mit weiteren Positionen fort, bis die Schalungen relativ zur Rotationsebene des Rugby nivelliert sind. Rugby 640, Applikationen... -
Seite 28: Kontrolle Von Neigungen
Stellen Sie die Messlatte mit dem Empfänger für die Kontrolle der korrekten Höhe oben auf dem Aushub bzw. auf dem Betonbauteil auf. Lesen Sie die Abweichungen am digitalen Empfangsgerät ab. • 7a: Position ist zu hoch. • 7b: Position ist zu niedrig. • 7c: Position ist auf Sollniveau. Rugby 640, Applikationen... -
Seite 29: Manuelle Neigungen
Automatik-/Handbetriebsmodus die X-Achse in den Handbetriebsmodus. Bewegen Sie mit den Pfeiltasten des Rugby den Laserstrahl auf und ab, bis die Sollneigung auf dem Empfänger angezeigt wird durch: • die Mittellinie • die grün blinkende LED • einen Dauerton Rugby 640, Applikationen... -
Seite 30: Schnurgerüste
Schnurgerüste Beschreibung Der Rugby 640 und der Laserempfänger Rod Eye 140 Classic erstellen mit dem Laser- licht eine vertikale Ebene, die als virtuelle Bezugsschnur für Schnurgerüst-Aufstel- lungen dient. Aufstellung Aufstellung des Rotationslasers 005814_001 Schritt Beschreibung Befestigen Sie den Rugby an der Klemme und anschließend die Klemme am Schnurgerüst. -
Seite 31: Fassaden
Laserempfänger sich laut Anzeige auf Sollposition befindet. Fassaden Beschreibung Der Rugby 640 und der Laserempfänger Rod Eye 140 Classic erstellen mit dem Laser- licht eine auf das Gebäude ausgerichtete vertikale Ebene, die als eine konstante Refe- renz für Fassadeninstallationen dient. - Seite 32 Abstand zur Gebäudewand wie der Laser befinden. Schalten Sie den Laserempfänger ein. Ausrichtung 005819_001 Bewegen Sie mit der Fernbedienung den Laserstrahl des Rotationslasers nach links oder rechts, bis der Laserempfänger sich laut Anzeige auf Sollposition befindet. Rugby 640, Applikationen...
-
Seite 33: Abgehängte Decken
Abgehängte Decken Beschreibung Der Rugby 640 kann auch für abgehängte Deckenkonstruktionen verwendet werden. Befestigung des Rotationslasers 005821_001 Schritt Beschreibung Befestigen Sie den Rugby an der Wandhalterung. Anwendung 005822_001 Schritt Beschreibung Befestigen Sie nach Montage der ersten Deckenleiste in der gewünschten Höhe (Mittelposition der abgehängten Decke) die Wandhalterung an der... -
Seite 34: Absteckung
90° Schritten bewegt werden (3). 004812_001 Absteckung Beschreibung In der liegenden Position kann der Rugby 640 für die Absteckung von Wandpositionen, rechten Winkeln, Übertragung von Punkten und Weiteres verwendet werden. Absteckung Der Rugby 640 projiziert zwei im rechten Winkel (90°) zueinander befindliche Laser- strahlen. -
Seite 35: Weitere Anwendungen
• Übertragung von Punkten vom Boden an die Decke • Vertikales Lot • Konstruktion von Böden • Rechte Winkel • Installation von Schränken • Wandschutzleisten und Vertäfelung • Ausrichten von Wand- und Bodenfliesen • Zimmermannsarbeiten • Höheneinstellung von Sprinklerköpfen • Geneigte Decken Rugby 640, Applikationen... -
Seite 36: Batterien
Batterien Beschreibung Der Rugby 640 kann mit Alkali Batterien oder einem aufladbaren Li-Ion Batteriepaket erworben werden. Die folgenden Informationen sind nur für das Modell, das Sie gekauft haben, zutref- fend. Bedienungskonzept Laden / Erstverwen- • Batterien müssen geladen werden, bevor sie zum ersten Mal verwendet werden, dung weil sie mit einem sehr niedrigen Ladezustand geliefert werden. - Seite 37 Entfernen Sie die Batterien aus dem Batteriefach. Einsetzen der Batterien: Schieben Sie die Batterien in das Batteriefach. Schließen Sie die Abdeckung des Batteriefachs und schieben Sie die Verrie- gelung nach links, bis es in die Mittelposition einrastet. Rugby 640, Batterien...
- Seite 38 Setzen Sie die Batterien in das Batteriefach ein, stellen Sie dabei sicher, dass die Kontakte in die richtige Richtung weisen. Die korrekte Polarität wird auf dem Batteriehalter angezeigt. Schließen Sie die Abdeckung des Batteriefachs und schieben Sie die Verrie- gelung nach links, bis es in die Mittelposition einrastet. Rugby 640, Batterien...
-
Seite 39: Genauigkeitsjustierung
(etwa 1 Minute nach Rotationsbeginn des Rugby). Markieren Sie die Position des Messstrahls. Drehen Sie den Laser um 180° und geben Sie ihm Zeit, sich selbst zu nivel- lieren. Markieren Sie die entgegengesetzte Seite der ersten Achse. Rugby 640, Genauigkeitsjustierung... -
Seite 40: Justierung Der Nivellierung
• Die LEDs der X-Achse und der Y-Achse blinken abwechselnd dreimal. • Die LED der X-Achse blinkt dreimal, dann blinkt sie langsam, bis der Laser nivelliert ist. Wenn der Rugby nivelliert ist, leuchtet die LED der X-Achse ständig. • Die LED der Y-Achse leuchtet nicht. Rugby 640, Genauigkeitsjustierung... - Seite 41 Position des Laserstrahls. Bei jedem Schritt blinkt die LED der X-Achse und Schritt ein akustisches Signal ertönt. Setzen Sie das Drücken der Links und Rechts Pfeiltasten fort und beob- achten Sie den Punkt, bis sich der Rugby im angegebenen Bereich befindet. Rugby 640, Genauigkeitsjustierung...
- Seite 42 Justierung zu speichern und den Justiermodus zu verlassen. Schritt-für-Schritt Die LEDs der X-Achse und der Y-Achse blinken abwechselnd dreimal, dann schaltet der Rugby ab. Man kann den Justiermodus jederzeit ohne Speichern der Änderungen durch Drücken der Ein-/Aus-Taste verlassen. Rugby 640, Genauigkeitsjustierung...
-
Seite 43: Störungsbehebung
Rugby in den Automatikmodus, indem Sie die Taste für Automatik- /Handbetriebsmodus drücken. – Im Automatikmodus blinken die X- und Y-Achsen-LEDs während der Nivellierung grün. – Im Handbetriebsmodus leuchten die X-Achsen- und/oder die Y- Achsen-LEDs rot. Rugby 640, Störungsbehebung... - Seite 44 Führen Sie ein Pairing zwischen dem nicht mit der RC400- bedienung wurden nicht Rugby und der Fernbedienung aus. Fernbedienung gekoppelt (Pairing) und Siehe "2.5.1 Kopplung des Rugby 640 kommunizieren. können nicht mitein- mit der RC400 Fernbedienung" für ander kommunizieren. weitere Informationen.
- Seite 45 Drücken Sie gleichzeitig fünf den Anwender deakti- Sekunden lang die Taste für Auto- viert. matik-/Handbetriebsmodus und die Ein-/Aus-Taste, um diese Funktion zu aktivieren oder deaktivieren. Der Rugby gibt ein einmaliges akustisches Signal ab, um die Änderungen anzu- zeigen. Rugby 640, Störungsbehebung...
-
Seite 46: Wartung Und Transport
Vibrationen stark beeinträchtigt werden. Es muss daher immer im Transportbe- hälter transportiert und entsprechend gesichert werden. Versand Verwenden Sie beim Versand per Bahn, Flugzeug oder Schiff immer die komplette Leica Geosystems Originalverpackung mit Transportbehälter und Versandkarton, bzw. entsprechende Verpackungen. Die Verpackung sichert das Produkt gegen Schläge und Vibrationen. -
Seite 47: Reinigen Und Trocknen
Batteriefach. Ausrüstung erst wieder einpacken, wenn sie völlig trocken ist. Den Trans- portbehälter beim Feldeinsatz immer schließen. Kabel und Stecker Stecker dürfen nicht verschmutzen und sind vor Nässe zu schützen. Verschmutzte Stecker der Verbindungskabel ausblasen. Rugby 640, Wartung und Transport... -
Seite 48: Technische Daten
Konformität zu nationalen Vorschriften Konformität mit • FCC Teil 15 (gültig in USA) nationalen • Hiermit erklärt Leica Geosystems AG, dass das Produkt Rugby 640 grundlegende Vorschriften Vorschriften und andere wichtige Bestimmungen der Richtlinie 1999/5/EC und anderer Europäischer Richtlinien bestimmungsgemäß erfüllt. Die Konformitätser- klärung kann unter http://www.leica-geosystems.com/ce eingesehen werden. -
Seite 49: Rc400 Fernbedienung
Eingangsstrom: 2,5 A Ladedauer: 5 Stunden (maximal) bei 20°C 10.2.1 RC400 Fernbedienung Arbeitsbereich Arbeitsbereich (Durchmesser): 200 m/650 ft (sichtbare HeNe oder unsichtbare Infrarot Dioden- laser) Batterien Batterien: Alkali Zwei AA-Zellen Batterielebensdauer (typische Verwen- 70 Stunden dung) Rugby 640, Technische Daten... - Seite 50 Abmessungen der 59 mm (2.32") 25.8 mm (1.02") Fernbedienung 004819 001 Rugby 640, Technische Daten...
-
Seite 51: Lebenslange Herstellergarantie
Service beanspruchen, so ist dieser drei Jahre kostenlos. Für das Erlangen dieser dreijährigen Garantie muss das Produkt innerhalb von 8 Wochen ab Kaufdatum unter http://www.leica-geosystems.com/registration regist- riert werden. Wird das Produkt nicht registriert, beträgt die Garantie zwei Jahre. Rugby 640, Lebenslange Herstellergarantie... -
Seite 52: Zubehör
Lösung mit dem Li-Ion-Akkupack zu vervollständigen, muss auch das Li-Ion-Akku- ladegerät A100 erworben werden. A200 - Wandhalterung (790421) Die Wandhalterung A200 befestigt den Rugby 640 sicher an Deckenkonstruktionen für abgehängte Decken. A210 - Deckenzieltafel (732791) Die Deckenzieltafel A210 wird magnetisch an einer Konstruktion für abgehängte Decken befestigt. - Seite 53 A100 A150 A130 A600 A140 A280 A200 A220 A210 005832_001 Rugby 640, Zubehör...
-
Seite 54: Stichwortverzeichnis
Dokumentation ............ 2 Manuelle Modus ..........20 Menü Fassaden Rod Eye ............25 Aufstellung ............ 31 FCC Hinweis ............12 Fehlersuche ............43 Nivellierung Fernbedienung Justieren ............40 Abmessungen ..........50 Kontrolle ............39 Frequenzband Rugby ............48 Garantie ............51 Instrumentenkomponenten .......23 Rugby 640, Stichwortverzeichnis... - Seite 55 Instrument ............. 49 Systembeschreibung .......... 14 Tasten ............... 19 Temperatur Laser Betrieb ............. 49 Lagerung ..........49 Temperatur, Laden der internen Batterie ... 36 Umweltspezifikationen Laser .............. 49 Verantwortungsbereiche ........7 Verwendungszweck ..........6 Zubehör ............. 52 Rugby 640, Stichwortverzeichnis...
