11. Installation der Elektrode
• Elektrodenkabel durch die PVC-Mutter und die Klemmenabdeckung führen (auf die Schraubrichtung achten).
• Kabelschuhe auf die Elektrodenklemmen setzen (keine bestimmte Richtung).
• Messingunterlegscheiben aufsetzen.
• Messingmuttern M6 anschrauben (Anzug 4 Nm bis 6 Nm).
• Vorhandensein der Elektrodendichtung prüfen.
• Elektrode im Behälter positionieren.
• Achtung: 2 Unverwechselbarkeitseinrichtungen sind für eine korrekte Positionierung vorgesehen.
• PVC-Mutter positionieren und festziehen (manuelles Anziehen).
• Konische Kabelklemme auf den Kabelmantel aufsetzen (Richtung beachten).
• Klemmenabdeckung positionieren.
• Installation und manuelles Anziehen der 2 Abdeckungen.
• Leicht am Kabel ziehen, um die Kabelklemme zu blockieren.
• Ableiter aus dem Behälter entfernen, wenn die Elektrode auf dem Behälter in L-Position installiert ist.
Bipolare Elektroden gemäß
der Technischen Richtlinie für den Pool (T.R.P.) Nr. 15
Elektrode
Plattenzahl
25 m
3
3
40 m
5
3
60 m
7
3
80 m
9
3
100 m
11
3
120 m
13
3
10
Chlorproduktion
4 g/Stunde
7 g/Stunde
9 g/Stunde
12 g/Stunde
15 g/Stunde
18 g/Stunde

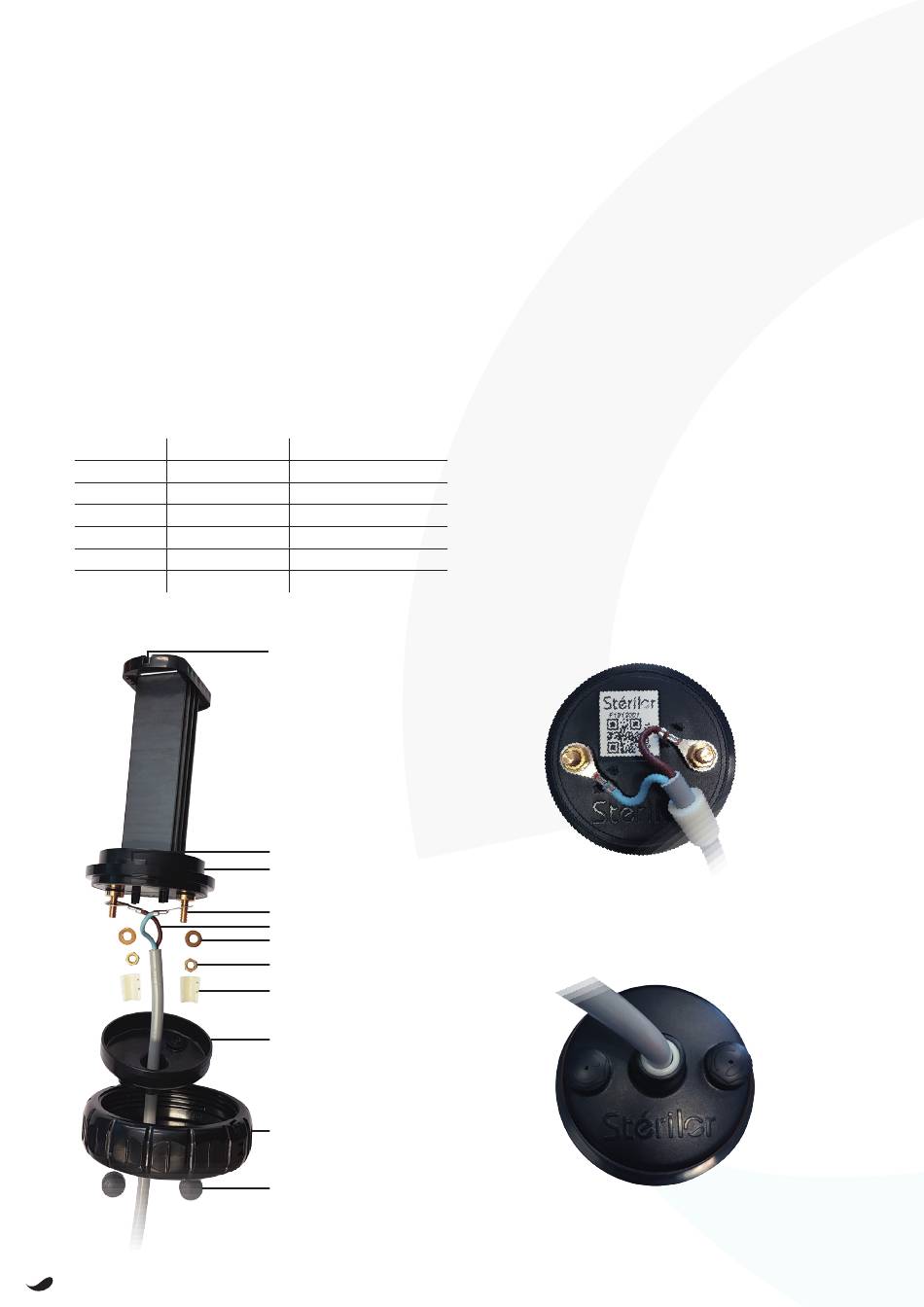

Unverwechselbarkeitseinrichtung Nr. 1
Unverwechselbarkeitseinrichtung Nr. 2
Dichtung
Klemmen
Elektrodenkabel
Messingunterlegscheiben
Muttern M6
Konischer Kabelbinder
Klemmenabdeckung
PVC-Mutter
Abdeckungen
