LCD-Symbol
Beschreibung
war für diese Zeit geschlossen. Der Logger muss
mit der Einstellung „Zeit auf der LCD anzeigen"
gestartet werden, damit dieses Symbol angezeigt
wird.
Zeitanzeige, wenn der Logger angehalten ist:
Diese zeigt an, dass der Logger so eingerichtet
wurde, dass er an einem bestimmten
Datum/Zeitpunkt mit dem Loggen beginnt. Auf
dem Bildschirm erscheint ein Countdown bis zum
Datum/Zeitpunkt, zu dem das Loggen einsetzt. In
diesem Beispiel verbleiben noch 5 Minuten und 38
Sekunden bis zum Start des Loggens.
Zeigt die prozentuale Zeit an, in welcher der Motor
seit Beginn der Aufzeichnung an oder der Schalter
geschlossen war. In diesem Beispiel war der Motor
seit Beginn der Aufzeichnung insgesamt 24 % der
Zeit an bzw. der Schalter war für diese Zeit
geschlossen. Der Logger muss mit der Einstellung
„% auf der LCD anzeigen" gestartet werden, damit
das Symbol „%" angezeigt wird.
Der Logger wurde angehalten.
Hinweise:
• Sie können die LCD-Anzeige während des Loggens
deaktivieren. Wählen Sie „LCD ausschalten", wenn Sie den
Logger wie im nächsten Abschnitt beschrieben einrichten.
Wenn diese Option aktiviert ist, können Sie die LCD-
Anzeige durch Drücken der Start-/Stopp- oder
Kalibrierungstaste für 1 Sekunde trotzdem vorübergehend
ansehen. Die LCD-Anzeige bleibt dann 10 Minuten lang an.
• Wenn der Logger die Datenaufzeichnung beendet hat,
bleibt die LCD-Anzeige solange an, bis die Loggerdaten an
einen Computer oder an den HOBO U-Shuttle übertragen
wurden (es sei denn, er wurde mit der Option „LCD
ausschalten" gestartet). Sobald die Daten aus dem Logger
übertragen wurden und der Logger vom Computer
getrennt wurde, schaltet sich die LCD-Anzeige automatisch
nach 2 Stunden aus. Die LCD-Anzeige schaltet sich wieder
ein, wenn der Logger das nächste Mal an den Computer
angeschlossen wird.
Logger einrichten
Das Einrichten der Logger erfolgt mit HOBOware, einschließlich
der Auswahl von Start- und Stopp-Funktionen, der
Konfiguration der Sensoren und bei Bedarf der Eingabe von
Skalierungsfaktoren. Es kann hilfreich sein, den Logger so
einzurichten, dass er zu einem bestimmten Datum/Zeitpunkt
startet, oder mit einem „Stopp bei Tastendruck" zu aktivieren
und ihn dann an den Einsatzort zu bringen, wo Sie ihn
befestigen, externe Geräte anschließen und die Verbindungen
vor dem Loggen überprüfen können.

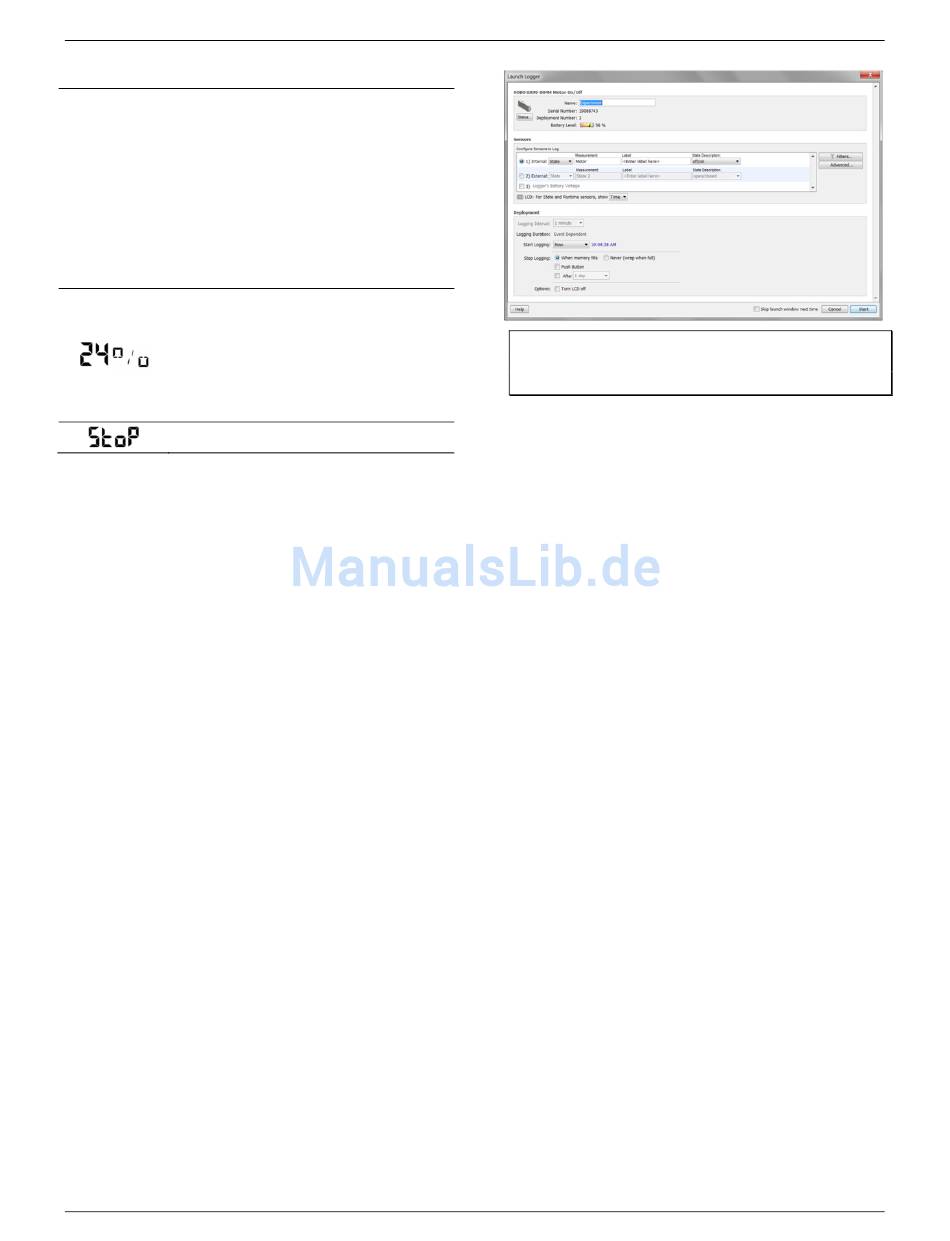

1. Verbinden Sie den Logger und öffnen Sie das Fenster
„Logger starten". Um den Logger an einen Computer
anzuschließen, stecken Sie das kleinere Ende des USB-
Kabels in den seitlichen Anschluss am Logger und das
größere Ende in einen USB-Anschluss am Computer. Klicken
Sie auf das Symbol „Logger starten" in der Symbolleiste der
HOBOware oder wählen Sie „Starten" im Menü „Gerät".
+1-800-LOGGERS
HOBO-Datenlogger Motor An/Aus (UX90-004x) - Handbuch
Wichtig: Der Betrieb außerhalb des Temperaturbereichs von
0 °C (32 °F) bis 50 °C (122 °F) wird von den USB 2.0
Spezifikationen nicht garantiert.
2. Sensor einrichten. Wählen Sie zwischen internem oder
externem Sensor, geben Sie einen Namen ein und wählen
Sie die Zustandsbeschreibung nach Bedarf. Geben Sie wenn
gewünscht eine Sensorbezeichnung ein. Der Sensor kann
konfiguriert werden, um Folgendes aufzuzeichnen:
• Zustand Hierbei wird die Dauer eines Ereignisses
aufgezeichnet, indem das Datum und die Zeit gespeichert
werden, wenn sich der Zustand oder Schalter ändert
(logischer Zustand „high" nach „low" oder „low" nach
„high"). Der Logger prüft jede Sekunde, ob eine
Zustandsänderung stattgefunden hat, zeichnet aber nur
dann einen Wert mit Zeitstempel auf, wenn die
Zustandsänderung auftritt. Der Zeitraum von einem
Zustandswechsel zum nächsten ist die Ereignisdauer.
• Laufzeit. Der Logger überprüft einmal pro Sekunde den
Zustand der Leitung. Am Ende eines jeden Logging-
Intervalls zeichnet der Logger auf, wie viele Sekunden die
Leitung in einem logischen Low-Zustand war.
3. Konfigurieren Sie die optionalen Filter nach Bedarf. Klicken
Sie auf die Schaltfläche „Filter", um zusätzliche gefilterte
Datenreihen auf Basis der Sensorkonfiguration zu erzeugen.
Alle gefilterten Reihen sind automatisch nach Auslesen des
Loggers verfügbar.
4. Wählen Sie mithilfe der „Erweiterten Einstellungen" eine
Kalibrierungsmethode aus. Bei der Standardmethode wird
der Logger mit der Kalibrierungstaste, die sich auf dem
Logger befindet, nach dem Start kalibriert. Wenn Sie die
Empfindlichkeit der Kalibrierung angeben möchten, klicken
Sie auf die Schaltfläche „Erweitert" und geben dann
entweder ein Maximum oder ein Minimum an. Weitere
Details finden Sie unter Kalibrierung des Motorsensors.
5. Stellen Sie die auf der LCD-Anzeige angegebenen Einheiten
ein. Wählen Sie entweder Zeit oder %. Bei externen
Sensoren können Sie entweder die Standardeinheiten
verwenden oder Ihre eigenen Einheiten bis zu drei Zeichen
eingeben.
6. Wenn der Logger auf die Aufzeichnung der Laufzeit
konfiguriert ist, wählen Sie ein Logging-Intervall von 1
Sekunde bis maximal 18 Stunden, 12 Minuten und 15
Sekunden.
3
