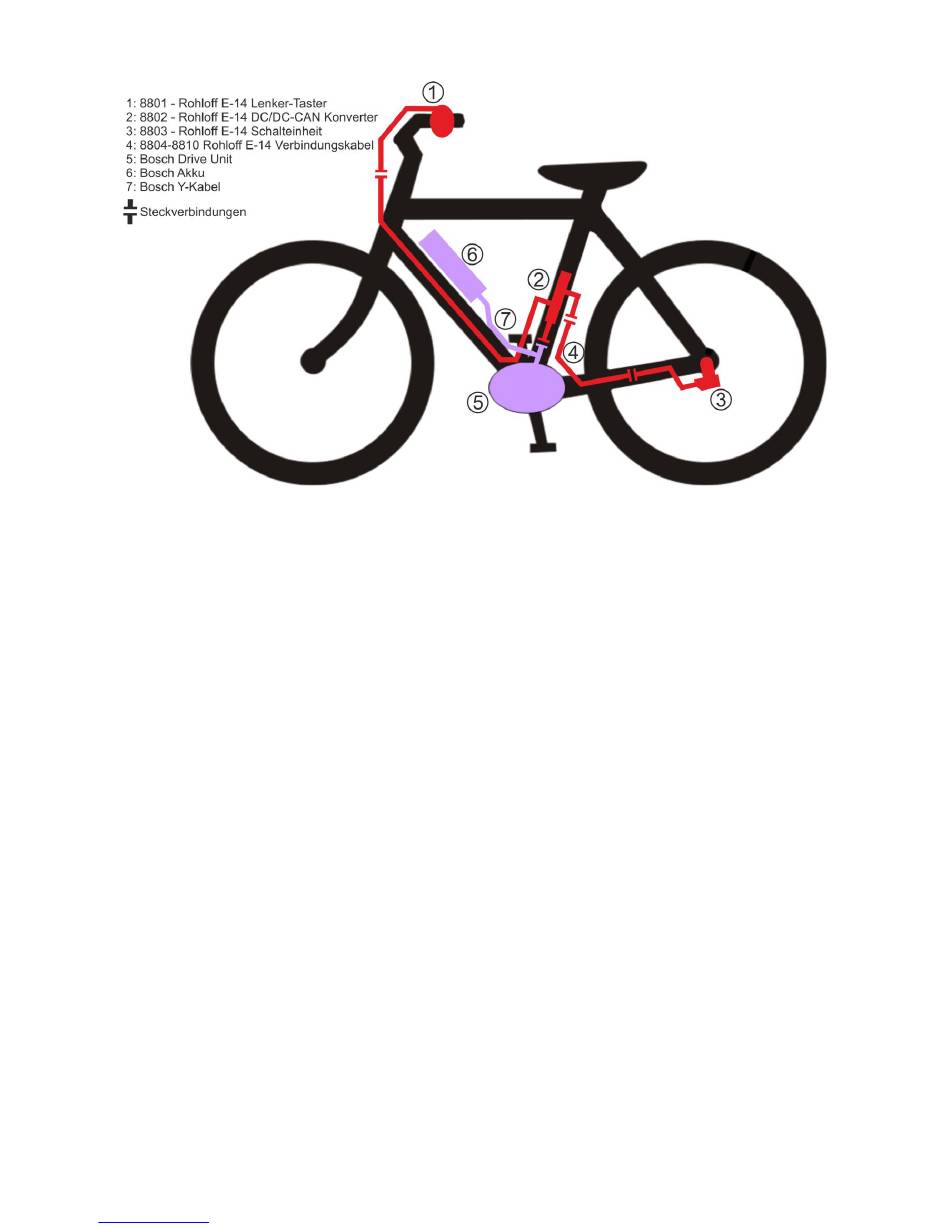

Systemkomponenten

1: 8801 – Rohloff E-14 Lenker-Taster
Der Rohloff E-14 Lenker-Taster dient zur Betätigung der Rohloff E-14 Schalteinheit.
Am Taster befinden sich drei Tasten: +/-/M.
+ Taste zum Schalten in Richtung Gang 14
- Taste zum Schalten in Richtung Gang 1
M Taste für Systemfunktionen
Der Taster ist für die Montage an Fahrradlenkern mit einem Lenkerrohrdurchmesser von
22-22.3mm geeignet.
Eine Variante des Tasters für Lenkerrohrdurchmesser 23,8mm (z.B. Rennlenker) ist auf
Anfrage erhältlich (nicht Standard-Lieferumfang).
Die Montage ist an der linken oder rechten Lenkerseite möglich.
Der Taster wird über eine Higo Steckverbindung, blau, 4-polig an den Rohloff E-14 DC/DC
CAN Konverter angeschlossen.
2: 8802 – Rohloff E-14 DC/DC-CAN Konverter
Der Rohloff E-14 DC/DC-CAN Konverter ist das zentrale elektronische Bindeglied
zwischen dem Bosch eBike Antriebssystem und der Rohloff E-14.
Durch den Konverter werden Energieversorgung und Kommunikation der einzelnen
Komponenten sichergestellt.
In der Regel ist der Konverter im Unterrohr oder Sitzrohr (Achtung Verstellweg der
Sattelstütze beachten) des Fahrradrahmens eingebaut.
Der Konverter wird mit einem speziellen Bosch-Y-Kabel über eine Hirose
Steckverbindung, schwarz, 6-polig mit dem Bosch eBike Antriebssystem verbunden.
