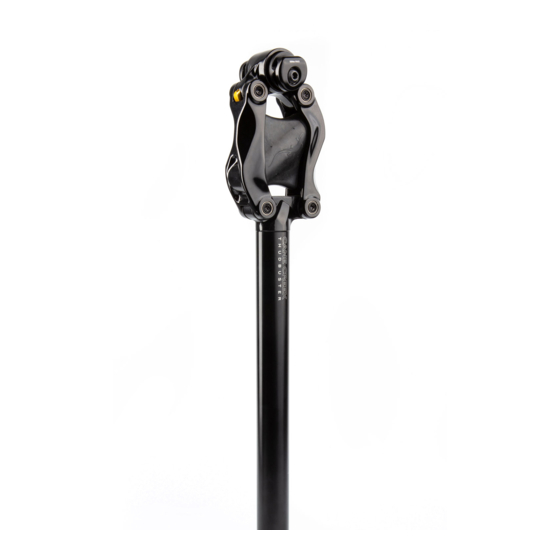

Cane Creek Thudbuster LT Bedienungsanleitung

355 Cane Creek Rd,Fletcher NC USA 28732
800-234-2725
3
2
1
Montageanleitung -
1. Notieren Sie die aktuelle Sitzhöhe und Sattelposition um diese auf die Thudbuster Stütze zu übertragen.
2. Bauen Sie ihre aktuelle Sattelstütze aus.
3. Vergewissern Sie sich, dass der Durchmesser ihrer neuen Thudbuster Sattelstütze (ggfs. mit Shim) mit dem
Durchmesser der alten Sattelstütze übereinstimmt. Die Thudbuster Sattelstütze ist in drei Durchmessern erhält-
lich, 27.2, 30.9 und 31.6 mm (Zwischengrößen sind durch Shims realisierbar)
4. Fetten Sie vor der Montage die Sattelstütze und den gegebenenfalls vorhandenen Shim. Verwenden Sie an Car-
bonrahmen kein Fett, außer es ist vom Hersteller anders vorgesehen.
5. Schieben Sie, falls vorhanden, den Shim in den Fahrradrahmen und richten Sie den Spalt im Shim mit dem
Klemmspalt im Rahmen aus.
6. Montieren Sie die Thudbuster im Fahrradrahmen, stellen Sie die Höhe mithilfe der zuvor ermittelten Sitzhöhe ein,
als Hilfestellung dienen die Markierungen auf der Vorderseite der Stütze.
7. Lösen Sie die Sattelklemmschraube, bis das Sattelgestell in die Sattelklemme eingesetzt werden kann.
8. Ziehen Sie die Sattelklemmschraube fest. Vergewissern Sie sich, dass der Neigungswinkel des Sattels korrekt ist,
bevor der Sattel vollständig festgezogen wird.
Ziehen Sie die Sattelklemmschraube maximal mit 16Nm an, schon bei geringeren Drehmomenten kann der Sattel
ausreichend fest sein. Stellen Sie sicher, dass alle Komponenten der Stütze, wie oben gezeigt, montiert sind.
9. Justieren Sie bei Bedarf die Sattelhöhe erneut.
ACHTUNG! Die Thudbuster muss vor der ersten Fahrt mit einem geeigneten Elastomer ausgestattet
werden (siehe unten). Das maximal zulässige Fahrergewicht beträgt 150kg.
5
4
11
12
13
7
6
8
9
10
products@canecreek.com

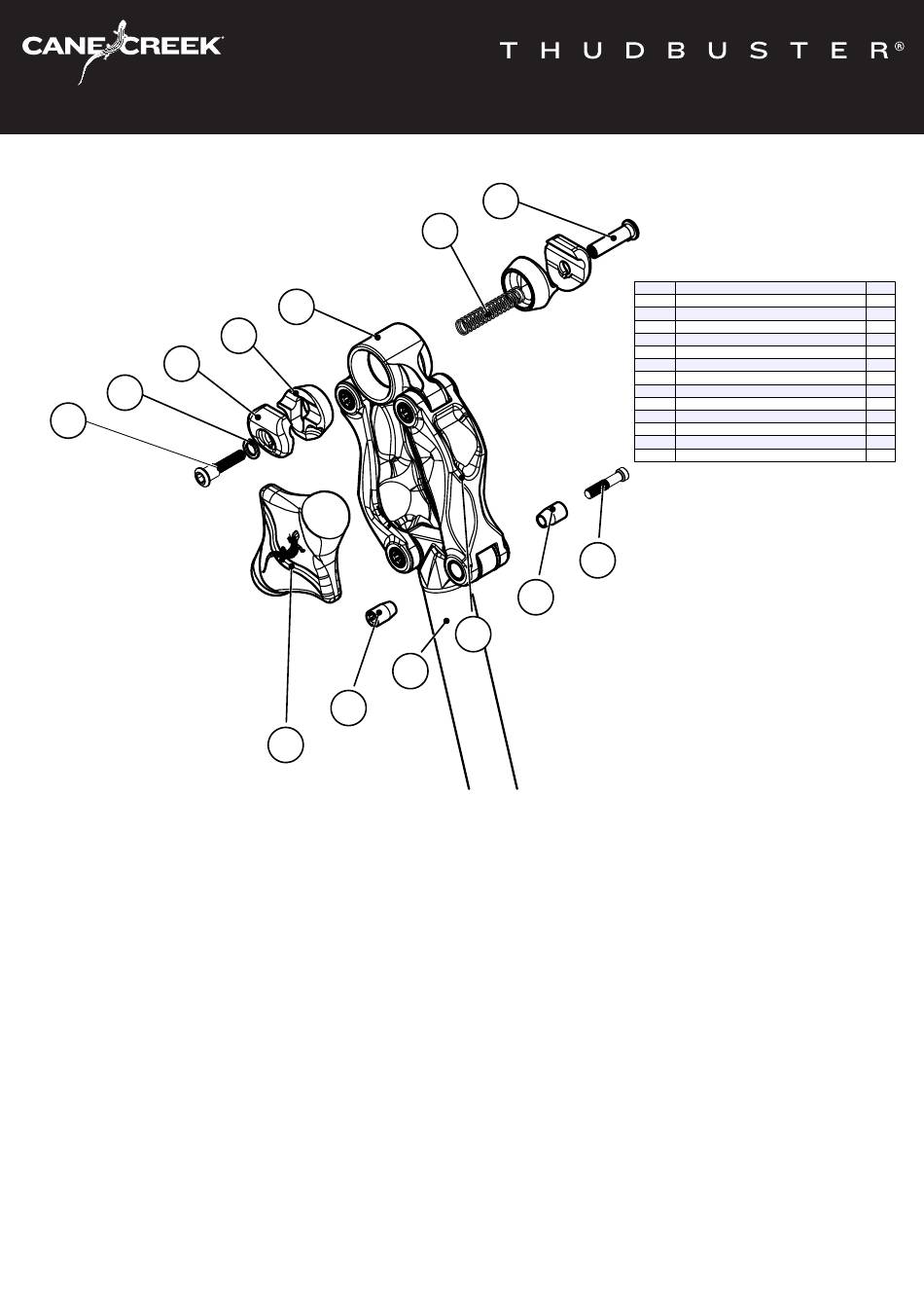

BOM ID Stückliste Beschreibung
1 Sattelklemmschraube
2 Unterlegscheibe für Sattelklemmschraube
3 Sattelklemme außen
4 Sattelklemme innen
5 Gelenkkopf
6 Sattelklemmfeder
7 Sattelklemmmutter
8 Gelenkschraube
9 Kegelstift ohne Gewinde
10 Gelenkarm
11 Sattelstütze
12 Kegelstift mit Gewinde
13 Elastomer
canecreek.com
QTY
1
1
2
2
1
1
1
4
4
2
1
4
1
AAE0279
