THUDBUSTER ST ANLEITUNG
ERSTINSTALLATION
1. Beachten Sie die aktuelle Sattelhöhe und die Vor / Zurück-Position, um sie mit dem Thudbuster zu
duplizieren.
2. Entfernen Sie Ihren aktuellen Sattel und Ihre Sattelstütze.
3. Bestätigen Sie, dass der Durchmesser der neuen Thudbuster Sattelstütze (oder Shim), den gleichen
Durchmesser Ihrer alten Sattelstütze besitzt. (Thudbusters sind in sechs Ausführungen zwischen 25,4
und 31,6 mm erhältlich.)
4. Fetten Sie das Klemmstück (falls vorhanden) und die Sattelstütze vor der Installation ein. Schmieren
Sie NICHT die Sitzrohre aus Carbon-Rahmen (es sei denn, es ist vom Hersteller festgelegt).
5. Setzen Sie das Klemmstück (falls vorhanden) am Fahrradrahmen mit der Spaltung, angepasst mit der
Spaltung am Sitzrohr, ein.
6. Installieren Sie den Thudbuster am Fahrradrahmen auf etwa der richtigen Höhe mit der Erweiterung-
smarkierung auf der Sattelstütze, die zur Vorderseite des Fahrrads zeigt.
7. Lösen Sie die beiden Sattelklemmschrauben (vorne und hinten), bis die Gewinde fast nicht mehr in die
Zylindermuttern einrasten (1 oder 2 Gewinde). Beachten Sie, dass das Fett auf der Schnittstelle
zwischen der unteren Klemme und der Wiege aufgetragen ist.
8. Platzieren Sie eine Sattelschiene zwischen den oberen und unteren Klemmen. Dann drehen Sie den
Sattel, so dass die andere Schiene über die Kante der oberen Klemme und auf der richtigen Position
in den Schienenrillen der unteren Klemme gleitet wird.
9. Beginnen Sie die vorderen und hinteren Klemmschrauben anzuziehen. Die Einstellung der Sattelnei-
gung wird durch diese zwei Schrauben gesteuert. Überprüfen Sie, ob die Sattelneigung und die Vor /
Zurück-Position des Sattels vor dem endgültigen Anziehen korrekt sind. Die vordere
Schraube kann von Hand oder mit einem Sechskantschlüssel
eingestellt werden, aber der hintere Riegel muss in * lb (6,8 N * m)
mit einem 4 mm-Sechskantschlüssel auf 60 angezogen werden.

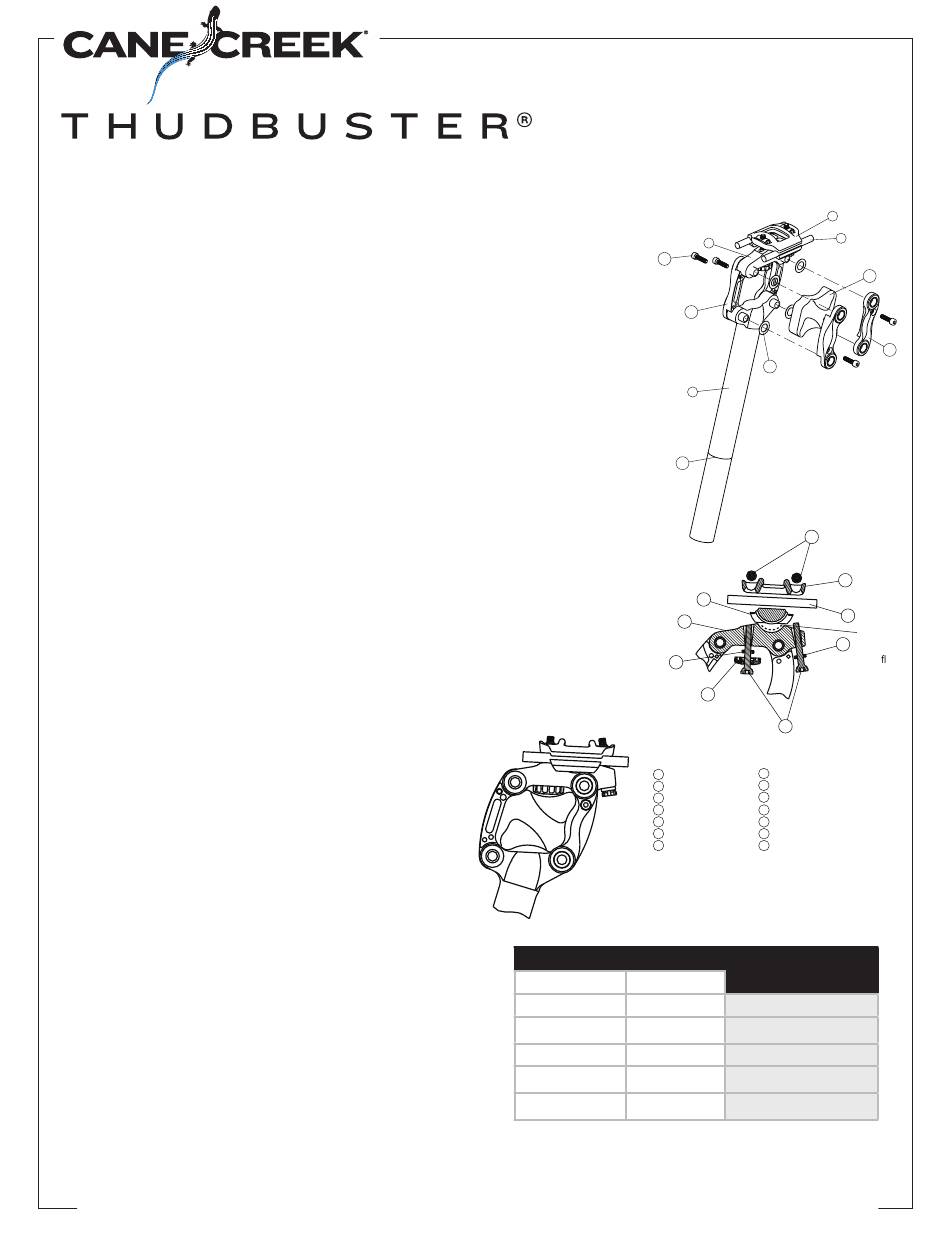

Seien Sie sich sicher, dass alle Komponenten der Klemme
installiert sind, wie in der Schnittansicht dargestellt wird.
(Abbildung 1)
10. Stellen Sie die Sattelhöhe ein, wenn nötig.
HINWEIS! Der Thudbuster muss mit geeignetem
Elastomer vor der Fahrt aufgebaut sein (siehe
unten). Das zugelassene Maximalgewicht des
Fahrers beträgt 250 lb (115 kg).
ELASTOMERE AUSWÄHLEN
Die Thudbuster ST kann für verschiedene Gewichts-
fahrer und Fahrstile abgestimmt werden, indem man
die richtigen Elastomer auswählt. Beginnen Sie mit
den weichsten Elastomer, das für einem gegebenen
Fahrergewicht empfohlen ist. Die Thudbuster ST wird
mit einem weichen, mittleren und harten Elastomer
geliefert. Sie können die Steifigkeit erhöhen, indem Sie
ein härteres Elastomer verwenden. Verwenden Sie
niemals einen weicheren Elastomer, als dass, das für
Ihr Gewicht empfohlen ist.
Cane Creek Cycling Components | 355 Cane Creek Rd., Fletcher, NC 28732 | 800.234.2725 | info@canecreek.com | canecreek.com
14
11
9
10
5
6
1 Zylindermutter (2)
2 Obere Klemme
3 Sattelschienen
4 Untere Klemme
5 Wiege
6 Kreisförmige Unterlegscheibe (2)
7 Klemmschraube (2)
Fahrergewicht
(Pounds) (kg)
Unter 100 Unter 45
100-140 45-64
140-190 64-86
190-250 86-114
Mehr als 250 Mehr als 114
* # 1 (extra weich) und # 9 (extra hart) Elastomere sind getrennt
auf www.canecreek.com verfügbar
Rev. 11/2013
2
3
5
13
12
1
2
4
3
Fetten Sie
6
diese
Ober äche
8
7
8 Einstellknopf
9 Sattelstütze
10 Mindesteintragslinie (100 mm)
11 Arm - ST (4)
12 Schwenkscheibe (8)
13 Elastomer - ST
14 Armbolzen , 16 mm (4)
Mindeste Empfehlung
von Elastomeren
extra weich - # 1*
weich - # 3
medium - #5
Fest - # 7
Übertrifft das Post-Limit
