Parker Racor 460 Installation

Diesel & Biodiesel Vorfilter/Wasserabscheider
2. Installation:
Installation als Vorfilter / Wasserabscheider für Diesel oder als Vorfilter für Biodiesel:
Die Montage erfolgt saugseitig zwischen Tank und Kraftstoffförderpumpe. Bitte nur Leitungen und
Verschraubungen mit den vom Motorenhersteller vorgegebenen Mindest-Querschnitten verwenden sowie
scharfe Strömungsrichtungsänderungen (z.B. 90° Winkel) vermeinden. Der Gesamtdruckabfall zwischen
Tank und Förderpumpe sollte im sauberen Zustand bei Maximaldurchfluß 20kPa nicht überschreiten. Liegt
der Tank oberhalb des Vorfilter / Wasserabscheiders wird die Verwendung eines Absperrventils empfohlen

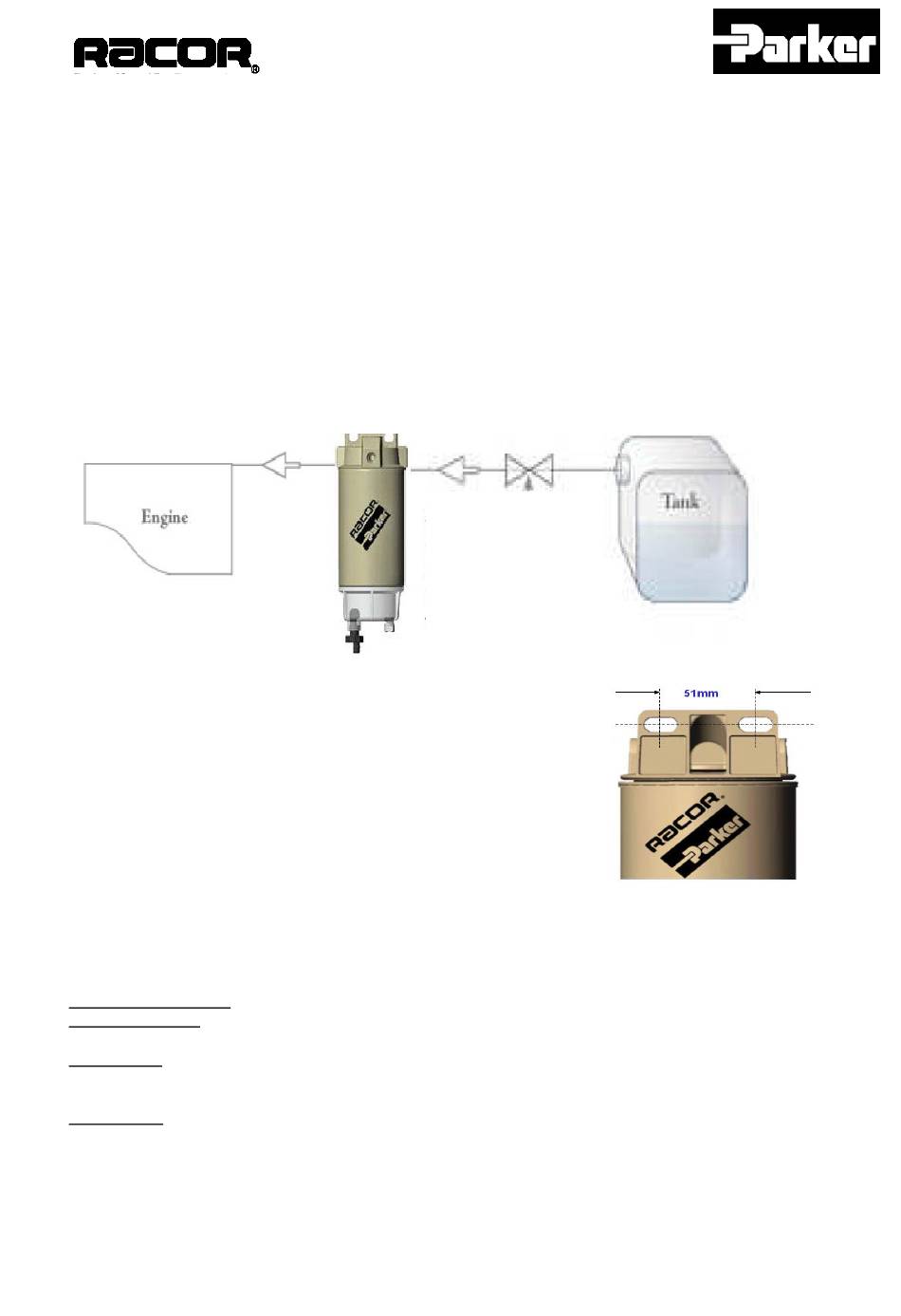

(siehe auch Installationsschaubild).
Befestigung:
Als Befestigungspunkte sind 2 Langlöchern am Filterkopfflansch
vorgesehen geeignet für Schraubengröße M8. Die Montage
sollte an einem geschützten, schwingungsarmen Punkt des
Maschinenrahmen erfolgen.
Anschluss der Heizung
Die Heizung sollte über einen externen Schalter oder über Zündung Stufe I aktiviert werden um für extreme
Temperaturen eine Vorwärmung zu ermöglichen.
Verwendeter Stecker: Bosch1928402448 I, kompatibel zu Tyco AMP282189 (2-polig Typ Junior Timer)
Steckeranschluss: Pin 1: +12V bis +42V, Pin 2: Masse
der Heizung führen !!
Absicherung: Zu berücksichtigen sind die max. Einschaltströme von 20A bei 28VDC und 15A bei 15VDC bei
40°C: Empfohlen wird eine Absicherung von min. 15A (träge) bei Kabel der Heizung können entweder für +
oder - verwendet werden.
Verkabelung: Verbindungen zwischen Kabel und Kabelschuh sollten aufgeschrumpft werden. Die
Kabelquerschnitte müssen für die max. Ströme geeignet sein, d.h. >= 2,4mm² für 12V.
Stand 06/2006
460/490/4160RHH
Absperrventil
(nicht im Liefer-
umfang) wenn
Tank oberhalb
Filter
Seite 1 von 2
!! Achtung eine Verpolung kann zu Zerstörung
Filtration
Eis
