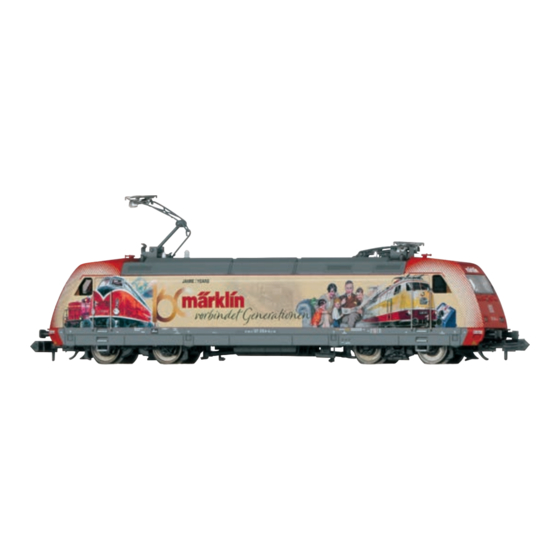

- Seite 1 Modell der Elektrolokomotive 101 064-4 16086...
-
Seite 3: Inhaltsverzeichnis
Seite Page Inhaltsverzeichnis: Sommaire : Informationen zum Vorbild Informations concernant le modèle réelle Sicherheitshinweise Remarques importantes sur la sécurité Wichtige Hinweise Information importante Funktionen Fonctionnement Hinweise zum Digitalbetrieb Remarques relatives au fonctionement en mode digital 14 Schaltbare Funktionen Fonctions commutables Configurations Variablen (CVs) Variables de configuration (CVs) Wartung und Instandhaltung... - Seite 4 Informationen zum Vorbild Im September 1994 stellte ABB Henschel sein neues Triebfahrzeugkonzept „Eco 2000“ vor, dessen Hauptkompo- nenten seit 1992 erprobt worden waren. Die wesentlichen Neuerungen bestanden im Wegfall der Relaistechnik, in besonders gleisschonenden Flexifloat-Drehgestellen mit Einzelradsatzsteuerung und integriertem Antrieb, einem kabelsparenden „Integrierten Fahrzeug-Bus“, dem prozes- sorgesteuerten Leitsystem MICAS-S zur Fahrzeugsteuerung und -diagnose sowie in einem modularen, kundengerechten...
- Seite 5 Information about the prototype Informations concernant le modèle réel In September of 1994, ABB Henschel presented its new En septembre 1994, ABB Henschel présenta son nouveau locomotive concept “Eco 2000” whose main components concept d’engin moteur « Eco 2000 » dont les composants had been tested since 1992.
-
Seite 6: Sicherheitshinweise
Sicherheitshinweise Wichtige Hinweise • Die Lok darf nur mit einem dafür bestimmten Betriebssys- • Die Bedienungsanleitung und die Verpackung sind tem eingesetzt werden. Bestandteile des Produktes und müssen deshalb aufbe- wahrt sowie bei Weitergabe des Produktes mitgegeben • Die Lok darf nicht mit mehr als einer Leistungsquelle werden. - Seite 7 Betriebshinweise Lokomotiven mit Sound benötigen grundsätzlich eine sehr gute Stromabnahme. Wir empfehlen dementsprechend Weichen mit polarisiertem und stromleitendem Metall- Herzstück zu verwenden. Allgemeiner Hinweis zur Vermeidung elektromagnetischer Störungen: Um den bestimmungsgemäßen Betrieb zu gewährleisten, ist ein permanenter, einwandfreier Rad-Schiene-Kontakt der Fahrzeuge erforderlich.
-
Seite 8: Schaltbare Funktionen
Schaltbare Funktionen Schaltbare Funktionen Spitzensignal fahrtrichtungsabhängig Geräusch: Sanden Führerstandsbeleuchtung Licht umschalten: Lichtwechsel 3x hell Geräusch: Betriebsgeräusch Geräusch: Bahnhofsansage Geräusch: Signalhorn tief Geräusch: Zugansage Direktsteuerung (ABV) Geräusch: Bremsenquietschen aus Spitzensignal Führerstand 2 aus Geräusch: Signalhorn hoch Spitzensignal Führerstand 1 aus Geräusch: Bahnhofsansage Geräusch: Schaffnerpfiff &... - Seite 9 Bedeutung Wert DCC ab Werk Adresse 1 – 127 Minimalgeschwindigkeit 0 – 15 Anfahrverzögerung 0 – 255 Bremsverzögerung 0 – 255 Maximalgeschwindigkeit 0 – 127 Erweiterte Adresse (oberer Teil) (CV 29, Bit 5=1) 0 – 255 Erweiterte Adresse (unterer Teil) (CV 29, Bit 5=1) 0 –...
- Seite 18 66623...
- Seite 20 7149 Märklin 66626 7149...
- Seite 23 1 Stromabnehmer-Einholm E119 137 Einige Teile werden nur ohne oder mit anderer Farbgebung angeboten. Teile, die hier nicht aufgeführt sind, können nur 2 Schraube E19 8029 28 im Rahmen einer Reparatur im Märklin-Reparatur-Service 3 Sockel E12 4559 99 repariert werden. 4 Gitter E264 834 5 Schraube...
- Seite 24 Gebr. Märklin & Cie. GmbH Stuttgarter Straße 55 - 57 73033 Göppingen 344575/0520/Sm1Ef Germany Änderungen vorbehalten www.maerklin.com/en/imprint.html www.trix.de © Gebr. Märklin & Cie. GmbH...
