ebm-papst M3G150 Demontageanleitung

M3G150 / 200
1. SICHERHEITSVORSCHRIFTEN UND HINWEISE
Diese Anleitung ist ausschließlich zur Demontage eines Motors
vorgesehen. Lesen Sie diese Anleitung sorgfältig durch, bevor Sie mit den
Arbeiten zur Montage beginnen.
Beachten Sie die folgenden Warnungen, um Personengefährdung oder
Störungen zu vermeiden. Stellen Sie sicher, dass die Montageanleitung
immer griffbereit am Montageort zur Verfügung steht.
Bei einer Weitergabe muss die Montageanleitung mitgeliefert werden. Zu
Informationszwecken darf die Montageanleitung vervielfältigt werden.
In dieser Demontageanleitung ist beispielhaft ein Radialventilator
dargestellt.
Die Angaben gelten analog auch für andere Ventilatoren-Arten.
1.1. Qualifikation des Personals
Das Produkt darf ausschließlich durch geeignetes, qualifiziertes,
unterwiesenes und autorisiertes Fachpersonal transportiert, ausgepackt,
bedient, gewartet und anderweitig verwendet werden.
1.2. Hinweise zur Demontage
Diese Anleitung dient ausschließlich zur Demontage der folgenden
Motorentypen
• M3G150
• M3G200

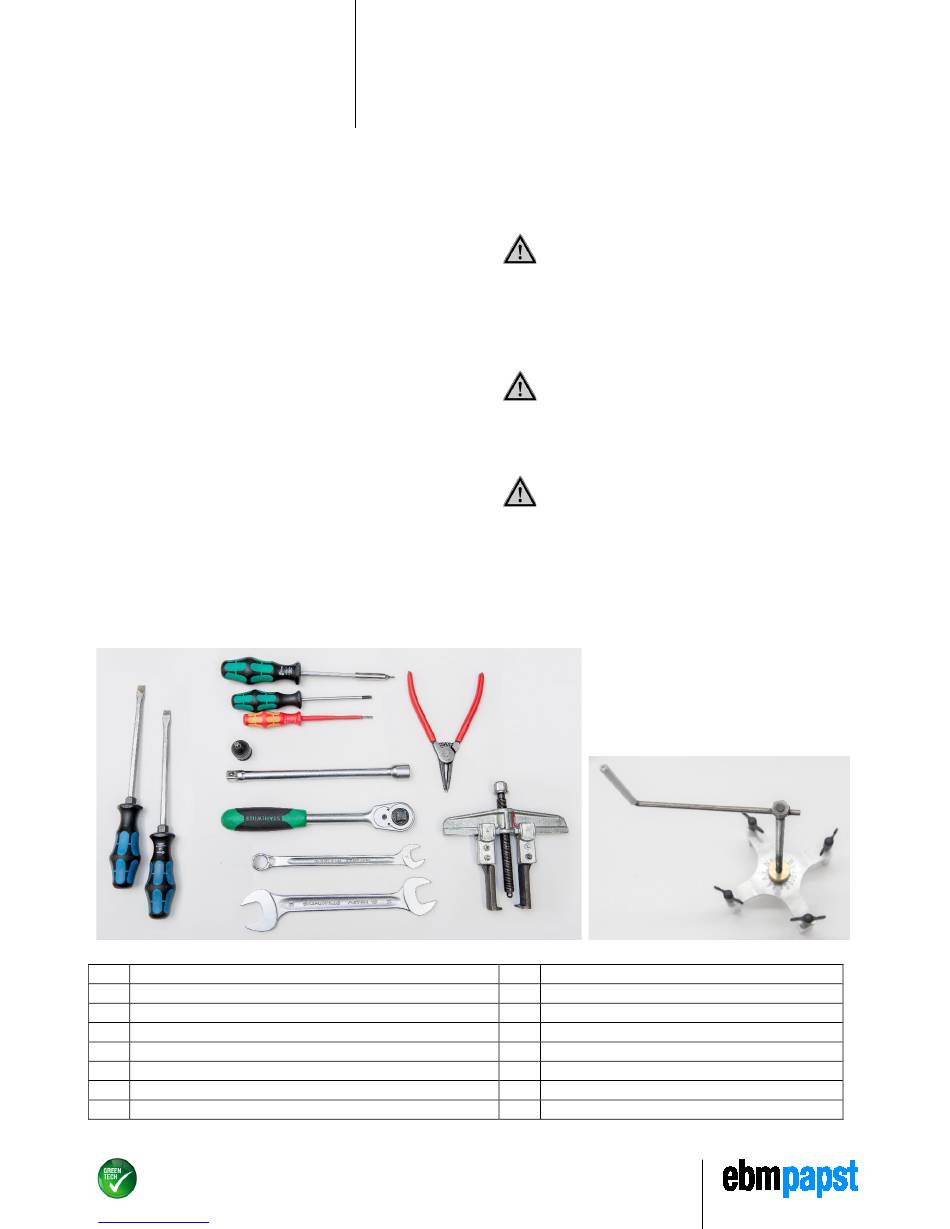

2.1. Werkzeug
Für die Demontage benötigen Sie folgendes Werkzeug:
1
Nr. Bezeichnung
1 Schraubendreher „Schlitz" groß
2 Torx-Schraubendreher T25
3 Torx-Schraubendreher T20
4 Schraubendreher „Schlitz" klein
5 Torx-Steckeinsatz T40
6 Verlängerung
7 Ratsche
* Wenn Sonderwerkzeug benötigt wird, wenden Sie sich bitte an ebm-papst.
Downloaded from www.Manualslib.com
2 1
3
4
5
6
7
8
9
Dokumenten-Nr.: - • Änderung: 01 • Freigabedatum: 2019-02-12 • (VM-POK) • Seite 1/9
ebm-papst Mulfingen GmbH & Co. KG • Bachmühle 2 • 74673 Mulfingen • Germany
Phone +49 7938 81-0 • Fax +49 7938 81-110 • info1@de.ebmpapst.com • www.ebmpapst.com
manuals search engine
Demontageanleitung
2. VORBEREITUNG
WARNUNG
Spannung an Klemmen und Anschlüssen auch bei
abgeschaltetem Gerät.
Elektrischer Schlag.
→ Gerät erst fünf Minuten nach allpoligem Abschalten der
Spannung öffnen.
WARNUNG
Einzelne Komponenten nicht wiederverwenden.
Beschädigungsgefahr.
→ Entsorgen Sie die ausgebauten Komponenten fachgerecht.
VORSICHT
Verletzungsgefahr.
→ Tragen Sie Sicherheitsschuhe.
10
11
Nr. Bezeichnung
8 Ringschlüssel (für Abzieher)
9 Maulschlüssel 24/26
10 Sicherungsringzange
11 Abzieher für Kugellager
12 Abzieher für Stator *
12
