Inhaltszusammenfassung für KLARO One

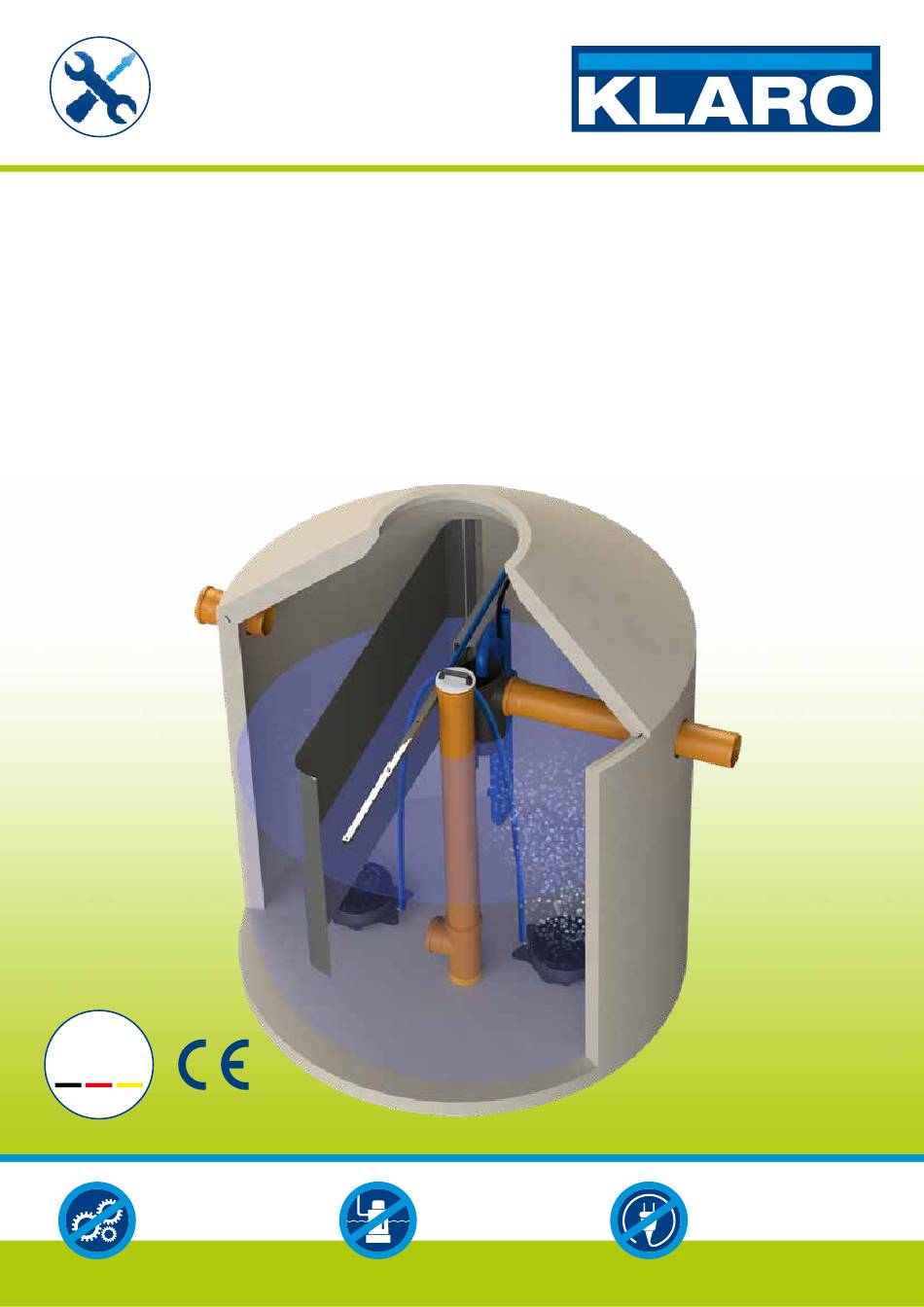

- Seite 1 Montageanleitung KLARO One Wir sorgen für klares Wasser GERMAN DESIGN AND ENGINEERING Keine Mechanik Keine Pumpen Keine stromführende im Abwasser im Abwasser Technik im Abwasser Art.-Nr. 202-DE-0718...
-
Seite 2: Inhaltsverzeichnis
3.1. Einkammergruben ohne Schlammrückführung ..................6 3.2. Mehrkammergruben mit Schlammrückführung ..................7 4. Bauteile ..............................8 4.1. Teileübersicht ..............................8 4.2. Detail: KLARO One Beschwerte Belüftereinheit ..................10 4.3. Detail: KLARO airlift.blue ..........................11 5. Einsatzvoraussetzungen ........................12 6. Montage in Einkammergruben ......................14 6.1. -
Seite 3: Produktbeschreibung
Der gelieferte Rüstsatz besteht grundsätzlich aus folgenden Komponenten: Der gelieferte Rüstsatz besteht grundsätzlich aus folgenden Komponenten: - Maschinenschrank zur Innen- oder Außenaufstellung mit KLARO-Steuereinheit − Maschinenschrank zur Innen- oder Außenaufstellung mit KLARO-Steuereinheit - Druckluftheber, einfach oder doppelt, mit oder ohne Trägerplattform −... -
Seite 4: Lagerung
Informationen und als Hilfestellung für die Erstellung des Sanierungskonzepts kann das Infopapier des BDZ „Bewertung und Sanierung vorhandener Behälter für Kleinkläranlagen aus mineralischen Baustoffen“ herangezogen werden. (Erhalten Sie gerne auf Anfrage von KLARO) Alle durchgeführten Überprüfungen und Maßnahmen sind von der nachrüstenden Firma zu dokumen- tieren. -
Seite 5: Belüftung Der Kläranlage
2.3. Belüftung der Kläranlage Alle Kammern/Behälter müssen entlüftet werden, damit die vom Verdichter eingeblasene Luft samt vorhandenen Klärgasen schadlos entweichen kann. Dies erfolgt normalerweise über das Zulaufrohr der Kläranlage, welches über das Hausdach entlüftet wird. Zudem sollte eine zusätzliche Belüftung der An- lage, etwa über den Schachtdeckel oder den Kläranlagenablauf möglich sein, damit sich eine natürliche Lüftung ergibt (Kaminwirkung). -
Seite 6: Varianten

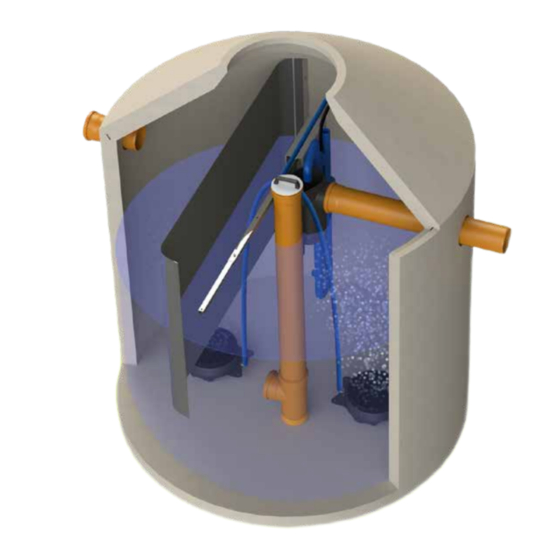

Montageanleitung KLARO One 3. Varianten 3.1. Einkammergruben ohne Schlammrückführung Grube aus Beton ohne Trennwand 1. Tauchwand (Seite 14) 2. Traverse (Seite 16) 3. Probenahme (Seite 20) 4. Schlammentnahmerohr (Seite 20) 5. Druckluftheber (Seite 23) 6. Belüftereinheit (Seite 27) Grube aus Beton mit unten offener Trennwand 1. -
Seite 7: Mehrkammergruben Mit Schlammrückführung
3.2. Mehrkammergruben mit Schlammrückführung Zweikammergrube aus Beton 1. Tauchfolie (Seite 30) 2. Probenahme (Seite 29) 3. Schlammentnahmerohr (Seite 20) 4. Druckluftheber (Seite 30) 5. Belüftereinheit (Seite 25) Dreikammergrube aus Beton 1. Tauchfolie (Seite 30) 2. Probenahme (Seite 31) 3. Schlammentnahmerohr (Seite 20) 4. -
Seite 8: Bauteile
Montageanleitung KLARO One 4. Bauteile 4.1. Teileübersicht Stand: 07/2018 Technische Änderungen vorbehalten! - Seite 9 Schraube 3,5 x 6,5 mm Edelstahl Luftschlauch blau Ø19 mm, lfdm 10/20 10/20 10/20 10/20 Luftschlauch schwarz Ø13 mm, lfdm Luftschlauch weiß Ø13 mm, lfdm KLARO One beschwerter Tellerbelüfter 2/3/4 2/3/4 2/3/4 KLARO One Rohrbelüfter Scheibe M5 Edelstahl Zugseil blau 10m Schlauchschelle 12-22/9...
-
Seite 10: Detail: Klaro One Beschwerte Belüftereinheit
Montageanleitung KLARO One 4.2. Detail: KLARO One beschwerter Tellerbelüfter Luftanschluß 19 mm Ø Beschwerung EPDM-Membranbelüfter Zugseilöse 450 mm 160 mm 375 mm Stand: 07/2018 Technische Änderungen vorbehalten! -
Seite 11: Detail: Klaro Airlift.blue
4.3. Detail: KLARO airlift.blue Druckluftheber Soloheber Doppelheber Klarwasserheber Schlammheber 400 - 500 mm (je nach Mittel- wandstärke) S: 1350 mm M: 1600 mm S: 1350 mm M: 1600 mm L: 1900 mm L: 1900 mm 560 mm 370 mm Trägerplatte:... -
Seite 12: Einsatzvoraussetzungen
Montageanleitung KLARO One 5. Einsatzvoraussetzungen Behälter ohne Trennwand bzw. unten offener Trennwand Behälter mit Trennwand (Zweikammer, Dreikammer ) und getauchten Öffnungen 625 mm Schachtaufbau idealerweise mit Konus; Flachabdeckung Einstiegsöffnung(en) über der Trennwand mit einem Mindest- möglich, wenn mind. 0,5 m Arbeitsraum zwischen Ober- durchmesser von 625 mm kante Trennwand und Behälterabdeckung vorhanden... -
Seite 13: Behälter Mit Unten Offener Trennwand
Trennwände Behälter mit unten offener Trennwand Die Aussparung (Öffnung) muss ausreichend groß sein und am Behälterboden beginnen Breite b: • mind. 75% des Innendurchmessers D (Tabelle mit den gängigsten Werten im Anhang Seite 35 Tabelle 1) Höhe h: • mind. 40% Wassertiefe W max. -
Seite 14: Montage In Einkammergruben
Montageanleitung KLARO One 6. Montage in Einkammergruben 6.1. Tauchwand Benötigte Teile: Ergebnis nach diesem Montageschritt Positionierung der Tauchwand Ausrichtung der Höhe: Oberkante der Folie T = Wassertiefe W + 20cm • Die Höhe h der Öffnung sollte im Bereich 40%-60% der Was- •... -
Seite 15: Anbringen Der Tauchwand
Anbringen der Tauchwand Befestigung der ersten Folienseite im Beton mit Hilfe der Folie entrollen und zur gegenüberliegenden Seite spannen. Halteleiste. Leiste und Folie mit 3 Nageldübeln fixieren. Hier ebenfalls mit Leiste und 3 Nageldübeln fixieren. Gegebenenfalls überstehende Folienreste abschneiden... -
Seite 16: Positionierung Der Traverse
Montageanleitung KLARO One 6.2. Traverse Benötigte Teile: Ergebnis nach diesem Montageschritt Positionierung der Traverse Die Traverse sollte mittig, im gut einsehbaren Bereich Ausrichtung der Höhe: angeordnet werden. Oberkante der Traverse T = Wassertiefe W + 20cm • Hinweis: mit Wassertiefe W ist die Sohle des Ablaufrohres gemeint Stand: 07/2018 Technische Änderungen vorbehalten! -
Seite 17: Zusammenbau Und Anbringen Der Traverse
Zusammenbau und Anbringen der Traverse Zur Befestigung der Halterungen müssen je zwei Löcher Halterungen mit je zwei Sechskant-Holzschrauben M8x40 Ø 10mm vorgebohrt werden. Die Positionierung der und Dübeln M10 in der Betonwandung fixieren. oberen Winkelfläche sollte ca. 17cm über der Sohle des Ablaufrohres liegen. - Seite 18 Montageanleitung KLARO One Ablauf Die beiden kleinen Traversen-Inlets in die große Traverse Traverse Universal so anbringen, dass an den Enden eine aufgeschweißte Mutter Richtung Ablauf und eine nach Universal hineinschieben und mit den Bohrungen auf die oben zeigt. Halter aufsetzen.
- Seite 19 2x M8x16 2x M8x16 Die Traverse Universal wird mit vier Schrauben M8x16 fixiert. Hierzu sind die • Schrauben so weit wie möglich in die aufgeschweißten Muttern einzudrehen. Die beiden Vierkantrohre werden damit verkeilt. • Die Traversen Inlets mit einer Beilagscheibe M8 und einer Mutter M8 an den Halterungen außen befestigen.
-
Seite 20: Probenahme Und Schlammentnahmerohr
Montageanleitung KLARO One 6.3. Probenahme und Schlammentnahmerohr Benötigte Teile: Ergebnis nach diesem Montageschritt Positionierung von Probenahme und Schlammentnahmerohr Probenahme und Schlammentnahmerohr sollen im Be- reich der Schachtöffnung angeordnet werden. Zur Fixie- rung sind wahlweise drei Positionen vorgesehen. Bei Schachtöffnung mit Konus empfiehlt sich die mittlere Position. - Seite 21 1x M8x70 Tipp: Zum Kontern den Schraubenkopf mit einem Schlitzschrau- Rohrschelle DN 150, Traverse und Probenahme miteinander benzieher festhalten. verschrauben. Die Schraube darf in die Probenahme hineinragen.
- Seite 22 Montageanleitung KLARO One Zulauf Die Abschlusskappe am unteren Ende des Das Schlammentnahmerohr wird in die Kunststoffschelle Schlammentnahmerohrs mit einem Nageldübel im eingesetzt und mit der zugehörigen Spange fixiert. Betonboden fixieren. Die Zulauföffnung des Rohres sollte in Richtung des Behälterzulaufs zeigen.
-
Seite 23: Druckluftheber
6.4. Druckluftheber Benötigte Teile: Ergebnis nach diesem Montageschritt Endmontage des Hebers (vor dem Einbau) a) Soloheber Benötigte Teile:... - Seite 24 Montageanleitung KLARO One Alle losen Verbindungen mit Hinweis zur Erstinbetriebnahme: Bohrschrauben sichern. Der Wasserstand muss einmalig 25 cm über dem minimalen Stand liegen, um die Luftblase aus der Ansaugschikane zu drücken. Vorherkann der Heber nicht fördern Zulaufrohr Trennwand weg- schwenken.
-
Seite 25: Positionierung Des Drucklufthebers
Positionierung des Drucklufthebers Um den Weg von Klarwasserheber zu Probenahme möglichst kurz zu halten empfiehlt sich eine Positionierung rechts der Probenahme. Es ist darauf zu achten, dass der Heber senkrecht ange- bracht ist. Anbringen des Drucklufthebers 1x M8x50 Den Druckluftheber über der senkrechten Bohrung in der Traverse Universal platzieren und mit einer Schraube M8x50 fixieren. -
Seite 26: Verbindung Zur Probenahme
Montageanleitung KLARO One Verbindung zur Probenahme Das mitgelieferte Ablaufstück mit der Aufschrift B muss so auf den Ablaufheber gesteckt werden, dass das andere Ende in die Probenahme führt. Sollte es nicht möglich sein, die Entfernung zur Probenahme mit dem Ablaufstück zu überbrücken gibt es Möglichkeiten, dieses zu verlängern (siehe Anhang Seite 34). -
Seite 27: Belüfter Und Schlauchanschlüsse
6.5. Belüfter und Schlauchanschlüsse Benötigte Teile: Ergebnis nach diesem Montageschritt Bei der Dreikammergrube 4 bis 8 EW mit LA 80 Ver- dichter kommt die KLARO Belüftereinheit mit Membr- anrohren zum Einsatz Belüfter montieren Außerhalb des Behälters Luftschlauch und Außerhalb des Behälters Luftschlauch und Zugseil an Zugseil an den Belüftereinheiten anbringen. -
Seite 28: Belüfter Positionieren
Montageanleitung KLARO One Belüfter positionieren Luftverteiler anschließen Schlauch zu Schlauch zu Belüftereinheit Belüftereinheit Schlauch zu Belüftereinheit Schlauch zu Belüftereinheit Schlauch zu Belüftereinheit Stand: 07/2018 Technische Änderungen vorbehalten! -
Seite 29: Luftverteiler Montieren
Schlauch zu Schlauch zu Belüftereinheit Belüftereinheit Schlauch zu Schlauch zu Belüftereinheit Belüftereinheit Bei Dreikammergruben mit vier Belüftereinheiten wird der Vierfach-Luftverteiler verwendet. Luftverteiler montieren Hinweise Montage Schlaganker Der Luftverteiler dient zur Nachregulie- - Bohrloch herstellen (Ø8mm) mit einer rung der Feinjustierung der Luftströme zu Tiefe von ca. -
Seite 30: Tauchfolie
Montageanleitung KLARO One 7. Montage in Mehrkammergruben 7.1. Tauchfolie Bei Mehrkammergruben mit getauchten Öffnungen, soll das übertretende Wasser beruhigt und nach unten abgeleitet werden. Dazu werden Tauchfolien angebracht: Zweikammergrube Dreikammergrube Benötigte Teile: Anordnung: Fixierung der Folie mit sechs Oben mit der Oberkante der Trennwand ab- Nageldübeln in der Mittelwand. -
Seite 31: Probenahme
Stutzen DN70 Anbringung der Probenahme im Betontank Die KLARO-Probenahme wird in der SBR-Kammer angebracht. Sie muss so angeordnet werden, dass sie von der Schachtöff- nung gut einsehbar und zur Entnahme einer Schöpfprobe gut erreichbar ist. Außerdem muss sie in Reichweite des Klarwasserhebers liegen. -
Seite 32: Druckluftheber
Montageanleitung KLARO One 7.3. Druckluftheber Benötigte Teile: Ergebnis nach diesem Montageschritt Rüstsatz etwas zur Seite schieben möglichst • mittig ein Loch mit Ø 8mm in die Mittelwand bohren Schlaganker einsetzen und die Trägerplatte mit • Hilfe der Flügelmutter befestigen. Druckluftheber möglichst mittig auf der Trenn-... -
Seite 33: Belüftereinheiten Und Schlauchanschluss (Zwei- Und Dreikammergruben)
7.4. Belüftereinheiten und Schlauchanschluss (Zwei- und Dreikammergruben) Schlauchanschluss an die Belüftereinheit, sowie das Absenken in die Grube er- folgt genauso wie bei der Einkammervariante (siehe Kapitel 6.5. Belüftereinhei- ten und Schlauchanschluss Seite 27) . Lediglich der Zusammenschluss der Belüftereinheiten mit Hilfe des flexiblen Ver- teilermoduls unterscheidet sich. -
Seite 34: Montage Des Schaltschrankes
Inbetriebnahmeanleitung 9. Inbetriebnahme der Anlage Nach Einbau des KLARO-Rüstsatzes, Anschluss der Luftschläuche in der Grube und Montage des Schaltschrankes ist die gesamte Anlage mit Frischwasser zu befüllen. Erst danach darf die Anlage in Betrieb genommen werden. Angaben zur Inbe- triebnahme finden Sie in der dem Schaltschrank beiliegenden Montage- und Inbetriebnahmeanleitung 10.Anhang... -
Seite 35: Vertikale Verlängerung
b) Vertikale Verlängerung Mitgeliefertes L-Stück C2 so kürzen, Achtung: dass ein gerades Stück mit Muffe Bei einer vertikalen Verlängerung nimmt die Förderleistung des Hebers ab (hierzu entsteht. Dieses kann zur Verlän- siehe Tabelle Nr. 3 im Anhang Seite 34). Die in der Steuerung voreingestellte gerung des Ablaufstücks B / C1 Laufzeit des Klarwasserhebers muss ggf. -
Seite 36: Nachricht
Adresse Telefon Internet Nachricht KLARO GmbH +49 (0) 921 16279-0 Weitere Informationen unter: E-Mail-Adresse: Technische Hotline: www.klaro.eu info@klaro.eu Spitzwegstraße 63 95447 Bayreuth +49 (0) 921 16279-370 Foto-Urheberrechte: KLARO GmbH © KLARO GmbH Bayreuth 2018...
