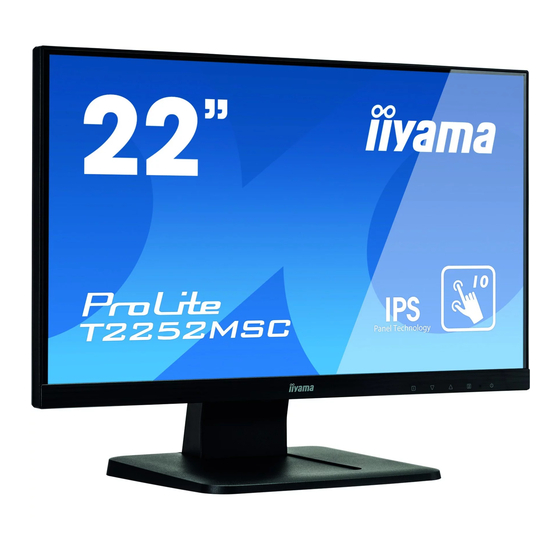

iiyama Proline T2252MSC Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. iiyama Anleitungen
  4. Monitore
  5. Proline T2252MSC
  6. Bedienungsanleitung
iiyama Proline T2252MSC Bedienungsanleitung

iiyama Proline T2252MSC Bedienungsanleitung

Lcd-monitor
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

BEDIENUNGSANLEITUNG
DEUTSCH
Wir gratulieren Ihnen zu Ihrer Entscheidung
für den iiyama TFT-Monitor und bedanken
u n s f ü r d a s Ve r t r a u e n , d a s S i e u n s
entgegenbringen. Damit Ihre Arbeit nicht
durch Fehleinstellungen getrübt wird, bitten
wir Sie, sich einige Minuten Zeit zu nehmen
und dieses Handbuch durchzulesen, bevor
Sie Ihren neuen iiyama TFT-Monitor das
erste Mal in Betrieb nehmen.
Bitte bewahren Sie diese Anleitung zum
späteren Nachschlagen sorgfältig auf.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für iiyama Proline T2252MSC

Inhaltszusammenfassung für iiyama Proline T2252MSC

  • Seite 1 DEUTSCH Wir gratulieren Ihnen zu Ihrer Entscheidung für den iiyama TFT-Monitor und bedanken u n s f ü r d a s Ve r t r a u e n , d a s S i e u n s entgegenbringen.

  • Seite 2: Erklärung Der Ce-Konformität

    Gebäude. Alle Einsatzorte sind dadurch gekennzeichnet, dass sie direkt an die öffentliche Niederspannungs- Stromversorgung angeschlossen sind. IIYAMA CORPORATION: Wijkermeerstraat 8, 2131 HA Hoofddorp, The Netherlands Modell Nr. : PL2252M Wir empfehlen Ihnen, gebrauchte und nicht mehr benötigtes Equipment fachgerecht zu recyceln.

  • Seite 3: Inhaltsverzeichnis

    INHALTSÜBERSICHT FÜR IHRE SICHERHEIT ..............1 SICHERHEITSHINWEISE ..............1 BESONDERE HINWEISE ZU LCD-MONITOREN ......3 KUNDENDIENST ................3 REINIGUNGSHINWEISE ..............3 VOR DER BEDIENUNG DES MONITORS ..........4 LEISTUNGSMERKMALE ..............4 PACKUNGSINHALT ................4 INSTALLATION DES MONITORFUSSES ........5 FUNKTIONSELEMENTE UND ANSCHLÜSSE ......6 MONITOR ANSCHLIESSEN ............7 COMPUTER-EINSTELLUNG ............8 ANSICHTWINKEL EINSTELLEN ...........8 MONITOR BEDIENEN .................9 MENÜINHALT EINSTELLEN ............10 BILDSCHIRMEINSTELLUNGEN ..........17...

  • Seite 5: Für Ihre Sicherheit

    Unfalls schalten Sie bitte Ihren Monitor sofort ab und trennen Sie den Netzstecker vom Gerät. Benachrichtigen Sie dann bitte Ihren Fachhändler oder das iiyama Service-Mitte. Sollte sich ein Gegenstand im Innern des Monitors befi nden, kann das zu einem Brand, Kurzschlüssen oder anderen Beschädigungen führen.
  • Seite 6 VORSICHT UMGEBUNGSBEDINGUNGEN I n s t a l l i e r e n S i e d e n M o n i t o r n i c h t i n U m g e b u n g s b e d i n g u n g e n , w o e s r a p i d e Temperaturschwankungen, hohe Luftfeuchtigkeit oder stark staubige Luft gibt, da es sonst zu Brandgefahr, Kurzschlüssen oder anderen Beschädigungen kommen kann.

  • Seite 7: Besondere Hinweise Zu Lcd-Monitoren

    BESONDERE HINWEISE ZU LCD-MONITOREN Die folgenden Symptome stellen keine Störung dar, sondern sind normal:  Wenn Sie das erste Mal Ihren LCD-Monitor anschalten, kann es bedingt durch Ihren HINWEIS Computer eintreten, dass das wiedergegebene Bild nicht in richtiger Grösse auf dem Monitor dargestellt wird.

  • Seite 8: Vor Der Bedienung Des Monitors

     Aufnahmevorrichtung für Diebstahlsicherung PACKUNGSINHALT Ihr iiyama TFT-Monitor-Paket enthält das folgende Zubehör. Überprüfen Sie bitte den Lieferumfang des Pakets auf Vollständigkeit. Wenn eine Komponente fehlt oder beschädigt ist, setzen Sie sich bitte mit Ihrem zuständigen iiyama-Händler oder iiyama-Büro vor Ort in Verbindung.

  • Seite 9: Installation Des Monitorfusses

    INSTALLATION DES MONITORFUSSES  Stellen Sie den Monitor auf eine stabile Fläche. Wenn der Monitor herunterfällt, ACHTUNG kann es zu Verletzungen oder Beschädigungen kommen.  Setzen Sie den Monitor keinen starken Stößen aus. Er könnte dadurch beschädigt werden.  Trennen Sie den Monitor von der Netzquelle ab bevor sie den Fuß de-/ installieren, um das Risiko von Stromschlag oder Beschädigung zu vermeiden.

  • Seite 10: Funktionselemente Und Anschlüsse

    FUNKTIONSELEMENTE UND ANSCHLÜSSE <Frontseite> <Rückseite> Ein/Aus-Schalter ( Ein/Aus-Anzeig HINWEIS Blau: Normale Betrieb Orange: Energieverwaltung Eingabequelle / Auswahl-Taste ( Heraufscrollen / Audio Einstellungstaste-Taste ( ) Nach unten scrollen / i-Style Color-Taste ( ) Menü-Taste ( Lautsprecher Schlüsselloch für Sicherheitsschloss Sie können ein Sicherheitsschloss und -kabel anbringen, um zu verhindern, dass der HINWEIS Monitor ohne Erlaubnis entfernt wird.

  • Seite 11: Monitor Anschliessen

    * Das VGA (D-Sub)-Kabel ist nicht im Lieferumfang enthalten. Wenn ein Qualitätiv niedriges VGA-Kabel verwenden wird, kann dieses elektromagnetischen Störungen verursachen. Bitte kontaktieren Sie das iiyama Support Center in Ihrem Land, wenn Sie den Monitor über den VGA-Eingang anschließen wollen.

  • Seite 12: Computer-Einstellung

    COMPUTER-EINSTELLUNG  Signaltiming Siehe Seite 24, wenn Sie das gewünschte Signaltiming einstellen möchten: KONFORMES TIMING.  Betriebsysteme mit Touch Unterstützung Maus Digitizer Touch-Gesten* Windows8/8,1/10 Windows7 Windows Vista Windows XP Mac OS/OS X Linux Android Maus funktion Klick Maus & Digitizer funktionen Rechtsklick Funktionen Ziehen...

  • Seite 13: Monitor Bedienen

    MONITOR BEDIENEN Zur Sicherstellung bester Bildqualität wird der iiyama TFT-Monitor bereits im Werk mit einer SYNCHRONISIERUNG (s. S24) ausgerüstet. Sie können ebenfalls das Bild nach lhern Wünschen einstellen, wenn sie die nachfolgenden Einstellhinweise beachten. Für detaillierte Einstellungen beachten Sie bitte Seite 17 BILDSCHIRMEINSTELLUNGEN.

  • Seite 14: Menüinhalt Einstellen

    MENÜINHALT EINSTELLEN Autom. Bild Anpassung Auto Image Adjust Autom. Bild Anpassung Nur Analogeingang Einstellungselement Problem / Option Zu drückende Taste Autom. Bild Anpassung * H. / V. Position, Takt und Phase automatisch anpassen. Auto Image Adjust Direct * Um beste Ergebnisse zu erzielen, verwenden Sie Autom. Anpassung für die Einstellung. Siehe hierzu BILDSCHIRM EINSTELLEN auf Seite 17.

  • Seite 15: Picture Adjust

    Bildeinstellung Bildeinstellung Picture Adjust Einstellungselement Problem / Option Zu drückende Taste Zu matt Kontrast * Contrast Zu intensiv Zu dunkel 1,2,3 Helligkeit * Brightness Zu hell Typiches Kontrastverhältnis. 2,3,4 Erw. Kontrast* Adv. Contrast Erhöhtes Kontrastverhältnis. Normal Geringe Helligkeit. ECO Mode * ECO Mode Geringe Helligkeit als im Spar 1.

  • Seite 16: Signal Eingangswahl

    Signal Eingangswahl Signal Eingangswahl Input Select Einstellungselement Problem / Option Zu drückende Taste Wählen Sie den VGA. HDMI Wählen Sie den HDMI. Signal Eingangswahl DisplayPort Wählen Sie den DisplayPort. Input Select Die Signaleingänge werden auf Aktivität durchsucht. Auto Der erste aktive Eingang wird dargestellt. HINWEIS Wenn VGA, HDMI oder DisplayPort eolgt eine automatische Erkennung, die Signalsuche ist auf den eingestellten Eingang festgelegt.
  • Seite 17 Farbeinstellungen Farbeinstellungen Color Adjust Einstellungselement Problem / Option Zu drückende Taste Kalt Cool Bläuliches Weiss Grünlish Weiss Normal Normal Rötliches Weiss Warm Warm Zu schwach Benutzereinstellung Grün User Color Zu stark Blau Einstellungen über die Farbtemperatur sind aktiv, i-Style Color ist inaktiv. Für allgemeine Windows-Umagebungen und Standard standardmäßige Monitoreinstellungen geeignet.

  • Seite 18: Manuelle Bildanpassung

    Manuelle Bildanpassung Manuelle Bildanpassung Manual Image Adjust Einstellungselement Problem / Option Zu drückende Taste Zu weit links H. Position Zu weit rechts H./V. Position * H./V. Position Zu weit unten V. Position Zu weit oben Zu eng Takt * Clock Zu weit Zur Korrektur von fl...

  • Seite 19: Menü Einstellungen

    Bringen Sie den Hintergrund von OSD zurück. OSD Hintergrund * OSD Background Der Hintergrund von OSD wird transparent gebildet. Iiyama Logo wird beim Einschalten nicht angezeigt. Start logo * Opening Logo Iiyama Logo wird beim Einschalten angezeigt. Die Power LED Anzeige ist ausgeschalten.
  • Seite 20 ● Sperre <OSD Menü> 1. Die Menü Sperre wird aktiviert in dem Sie die Taste und die Taste für ca. 5 Sek gleichzeitig gedrückt halten. Die Meldung OSD Sperre erscheint beim Betätigen jeglicher Tasten. 2. Die Menü Sperre wird deaktiviert in dem Sie die Taste und die Taste für ca.

  • Seite 21: Bildschirmeinstellungen

    Anpassung durchgeführt haben, ist eine manuelle Justierung erforderlich. Beide Einstellungen sollten mit Hilfe des standardmäßigen Bildschirmmusters (Test.bmp) vorgenommen werden, das Sie auf der Webseite von IIYAMA (http://www.iiyama.com) erhalten können. Stellen Sie das Bild auf folgende Weise ein, um das gewünschte Ergebnis zu erhalten.
  • Seite 22 Drücken Sie auf die -Taste für ungefähr 2 Sekunden sich betätigen und halten. (Autom. Bild Anpassung) Stellen Sie das Bild manuell ein, indem Sie folgendermaßen vorgehen, wenn es auf dem Bildschirm zu Flimmern oder Unschärfe kommt oder das Bild nicht in den Anzeigebereich passt, nachdem das Autom.
  • Seite 23 Stellen Sie Phase ein, um Rauschen von horizontalen Wellen, Flimmern oder Unschärfe im Zebramuster zu korrigieren. HINWEIS  Falls es in einem Bereich des Bildschirms weiterhin zu starkem Flimmern oder zu starker Unschärfe kommt, wiederholen Sie die Schritte , da Takt in diesem Fall evtl.

  • Seite 24: Energieverwaltung

    ENERGIEVERWALTUNG Die Funktion zur Energieverwaltung in diesem Produkt entspricht den Anforderungen für VESA DPMS. Wenn die Funktion aktiviert ist, wird unnötiger Stromverbrauch durch den Monitor reduziert, während der Monitor nicht bedient wird. Um diese Funktion nutzen zu können, muss der Monitor an einen VESA DPMS-konformen Computer angeschlossen sein.

  • Seite 25: Fehlersuche

    FEHLERSUCHE Falls der Monitor nicht richtig arbeitet, suchen Sie bitte zuerst an Hand dieser Liste nach der Ursache: 1. Überprüfen Sie die Einstellungen wie im Abschnitt INBETRIEBNAHME beschrieben. Falls der Monitor kein Bild darstellt , gehen Sie zu Punkt 2. 2.

  • Seite 26: Informationen Zum Recycling

     Das Audiokabel ist richtig angeschlossen. Seltsame Geräusche sind zu hören. INFORMATIONEN ZUM RECYCLING Für besseren Umweltschutz bitte schaff en Sie nicht Ihren Monitor ab. Besichtigen Sie bitte unsere Web site: www.iiyama.com/recycle für die Monitorwiederverwertung. 22 FEHLERSUCHE / INFORMATIONEN ZUM RECYCLING...

  • Seite 27: Anhang

    ANHANG Irrtum und Änderungen in Design und Spezifi kationen vorbehalten. TECHNISCHE DATEN Technologie Kapazitiv, geschützt Touch Lichtdurchlässigkeit Screen Schnittstellen Grösse-Kategorie 22" Panel-technologie IPS-Panel-Technologie Grösse Diagonal: 21,5" (54,6cm) Lochabstand 0,248mm H × 0,248mm V LCD- Helligkeit 250cd/m (Typisch) Fläche Kontrastrate 1000 : 1 (Typisch), Erw. Kontrast-Funktion vorhanden Ansichtbereich Rechts / Links : Jeweils 89 Grad, Auf / Ab: Jeweils 89 Grad (Typisch) Reaktionszeit...

  • Seite 28: Abmessungen

    ABMESSUNGEN 490,5mm/19,5” 48,0mm/1,9” 484,5mm/19,1” 235,5mm/9,3” KONFORMES TIMING Horizontal- Vertikal- Video Mode Dot Clock Frequenz Frequenz 31,469kHz 59,940Hz 25,175MHz 640 × 480 37,500kHz 75,000Hz 31,500MHz 37,861kHz 72,809Hz 31,500MHz 35,156kHz 56,250Hz 36,000MHz SVGA 800 × 600 37,879kHz 60,317Hz 40,000MHz 46,875kHz 75,000Hz 49,500MHz 48,363kHz 60,004Hz 65,000MHz...
