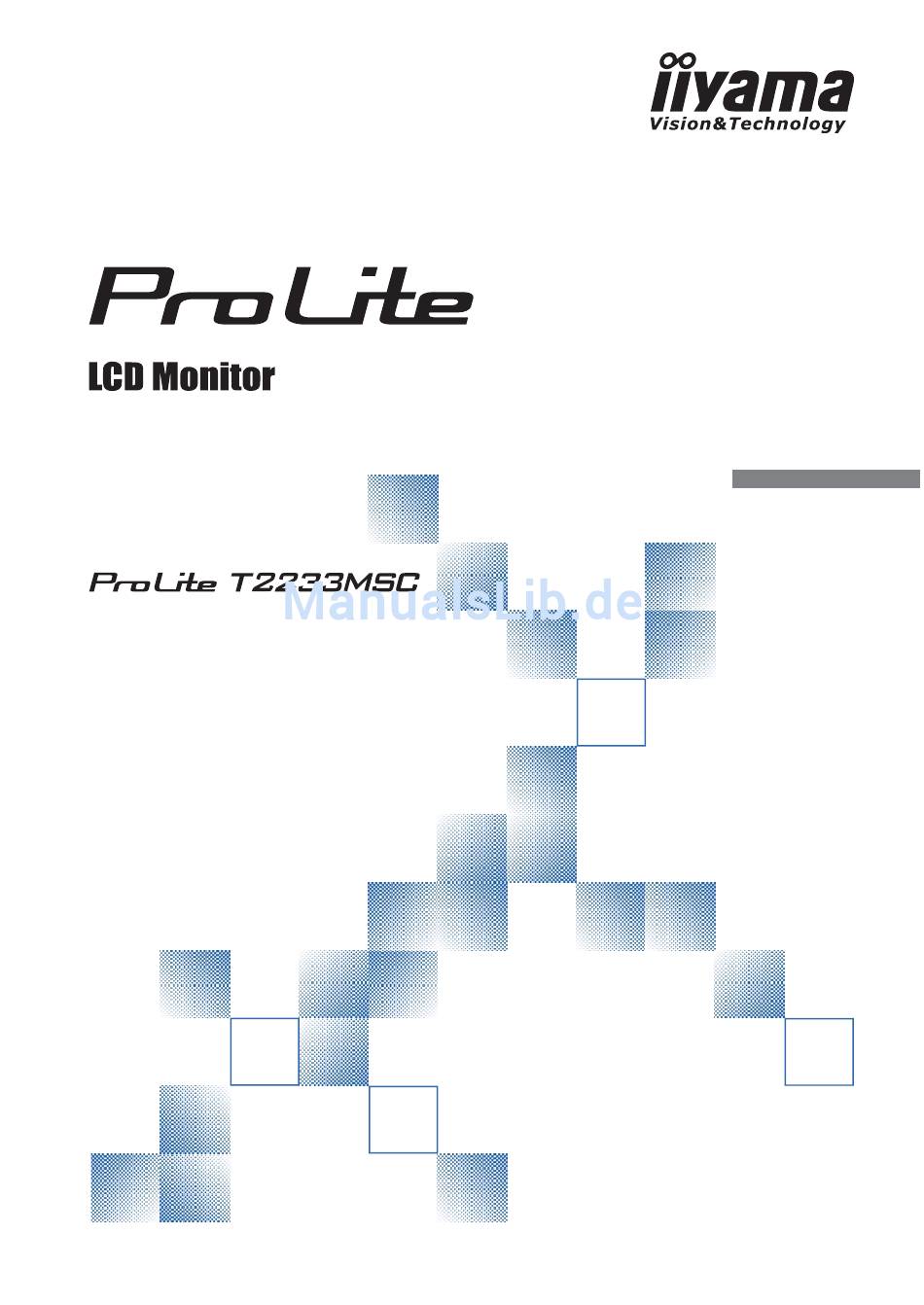

BEDIENUNGSANLEITUNG
DEUTSCH
Wir gratulieren Ihnen zu Ihrer Entscheidung
für den iiyama TFT-Monitor und bedanken
u n s f ü r d a s Ve r t r a u e n , d a s S i e u n s
entgegenbringen. Damit Ihre Arbeit nicht
durch Fehleinstellungen getrübt wird, bitten
wir Sie, sich einige Minuten Zeit zu nehmen
und dieses Handbuch durchzulesen, bevor
Sie Ihren neuen iiyama TFT-Monitor das erste
Mal in Betrieb nehmen.
Bitte bewahren Sie diese Anleitung zum
späteren Nachschlagen sorgfältig auf.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für iiyama prolite t2233msc
Inhaltszusammenfassung für iiyama prolite t2233msc
- Seite 1 Damit Ihre Arbeit nicht durch Fehleinstellungen getrübt wird, bitten wir Sie, sich einige Minuten Zeit zu nehmen und dieses Handbuch durchzulesen, bevor Sie Ihren neuen iiyama TFT-Monitor das erste Mal in Betrieb nehmen. Bitte bewahren Sie diese Anleitung zum späteren Nachschlagen sorgfältig auf.
-
Seite 2: Erklärung Der Ce-Konformität
Gebäude. Alle Einsatzorte sind dadurch gekennzeichnet, dass sie direkt an die öffentliche Niederspannungs- Stromversorgung angeschlossen sind. IIYAMA CORPORATION: Wijkermeerstraat 8, 2131 HA Hoofddorp, The Netherlands Änderungsrechte vorbehalten. Alle verwendeten Handelsnamen und -marken sind Eigentum der jeweiligen Besitzer. -
Seite 3: Inhaltsverzeichnis
INFORMATIONEN ZUM RECYCLING ...........19 ANHANG ..................20 TECHNISCHE DATEN ..............20 ABMESSUNGEN ................21 KONFORMES TIMING ..............21 Wir empfehlen Ihnen, gebrauchte und nicht mehr benötigtes Equipment fachgerecht zu recyceln. Nützliche Informationen hierzu erhalten Sie bei Ihrem Fachhändler, Ihrem iiyama Service-Center und im Internet unter: www.iiyama.com. -
Seite 4: Für Ihre Sicherheit
Unfalls schalten Sie bitte Ihren Monitor sofort ab und trennen Sie den Netzstecker vom Gerät. Benachrichtigen Sie dann bitte Ihren Fachhändler oder das iiyama Service-Mitte. Sollte sich ein Gegenstand im Innern des Monitors befi nden, kann das zu einem Brand, Kurzschlüssen oder anderen Beschädigungen führen. - Seite 5 VORSICHT UMGEBUNGSBEDINGUNGEN Installieren Sie den Monitor nicht in Umgebungsbedingungen, wo es rapide Temperaturschwankungen, hohe Luftfeuchtigkeit oder stark staubige Luft gibt, da es sonst zu Brandgefahr, Kurzschlüssen oder anderen Beschädigungen kommen kann. Vermeiden Sie es ebenfalls, den Monitor so aufzustellen, dass er direkter Sonneneinstrahlung oder einer anderen Lichtquelle ausgesetzt wird. STELLEN SIE DEN MONITOR NICHT AUF EINE WACKLIGE UNTERLAGE Der Monitor könnte herunterfallen und jemanden verletzen.
-
Seite 6: Besondere Hinweise Zu Lcd-Monitoren
Die im LCD-Monitor verwendete Hintergrundbeleuchtung ist ein Verbrauchsartikel. Für HINWEIS die Garantie diese Gerätes wenden Sie sich bitte an das lokale iiyama Service-Mitte. Die Adresse fi nden Sie im beigelegten Monitorpass oder auf www.iiyama.de. Sollten Sie den Monitor für eine Service-Reparatur versenden müssen und Sie verfügen nicht mehr über die Originalverpackung, so wenden Sie sich bitte an lhren Fachhändler,... -
Seite 7: Vor Der Bedienung Des Monitors
10A/125V. Wenn Sie ein Netzteil mit höheren Werten verwenden, müssen Sie ein Netzkabel mit Werten von 10A/250V benutzen. Wenn Sie allerdings ein Netzkabel verwenden, das nicht von iiyama bereitgestellt wird, haben Sie kein Anrecht auf jegliche durch Garantien abgedeckte Schadensersatzansprüche, falls es zu Problemen oder Schäden kommen sollte. -
Seite 8: Wand- Deckenmontage
WAND- DECKENMONTAGE ACHTUNG Falls sie den Monitor an einer Wand- oder Deckenhalterung betreiben möchten, benutzen sie zur Anbringung dieser M4 Schrauben mit eine max. Länge von 7 mm. Längere Schrauben könnten einen elektrischen Kurzschluss erzeugen bzw. das Gerät zerstören. Schrauben Befestigungskonsole Chassis VOR DER BEDIENUNG DES MONITORS 5... -
Seite 9: Bedienungselemente Und Anschlüsse
BEDIENUNGSELEMENTE UND ANSCHLÜSSE <Vorderseite> <Rückseite> Menü -Taste ( Heraufscrollen / Helligkeit -Taste ( Herunterscrollen / Mute -Taste ( Auswahl / Auto-Taste ( Ein / Aus-Schalter ( Schlüsselloch für Sicherheitsschloss HINWEIS Sie können ein Sicherheitsschloss und -kabel anbringen, um zu verhindern, dass der Monitor ohne Erlaubnis entfernt wird. -
Seite 10: Monitor Anschliessen
Ihren iiyama-Händler vor Ort oder eine regionale iiyama-Vertretung. Wenn Sie den Monitor an einen Macintosh-Computer anschließen möchten, wenden Sie sich bitte an Ihren iiyama-Händler vor Ort oder eine regionale iiyama-Vertretung, um einen geeigneten Adapter zu erhalten. Stellen Sie sicher, dass das Signalkabel an beiden Enden festgeschraubt ist. -
Seite 11: Computer-Einstellung
Siehe Seite 21, wenn Sie das gewünschte Signaltiming einstellen möchten: KONFORMES TIMING. Windows 95/98/2000/Me/XP/Vista/7 Plug & Play Der iiyama-LCD-Monitor ist mit dem VESA-Standard DDC2B konform. Die Plug & Play-Funktionen können unter Windows 95/98/2000/Me/XP/Vista/7 benutzt werden, wenn der Monitor mit dem mitgelieferten Signalkabel an einen DDC2B-konformen Computer angeschlossen wird. -
Seite 12: Monitor Bedienen
MONITOR BEDIENEN Um das bestmögliche Bild zu bieten, besitzt der iiyama-LCD-Monitor die Voreinstellung KONFORMES TIMING, die auf Seite 21 erläutert wird. Sie können das Bild auch auf folgende Weise einstellen. Für weitere Informationen siehe BILDSCHIRM EINSTELLEN auf Seite 14. A Drücken Sie auf die Taste , um das Bildschirm-Menü... -
Seite 13: Menüinhalt Einstellen
MENÜINHALT EINSTELLEN K ON TR A ST H EL L I GK E I T 1 2 8 0 x 1 02 4 F H: 6 3 K Hz FV: 5 9. 9 Hz Einstellungselement Problem / Option Zu drückende Taste KONTRAST Zu matt CONTRAST... - Seite 14 A UTO S TEL LT S ICH E I N Nur für analogen Eingang. H-POSITION V-POSITION H- G RO SE FE IN EIN ST ELL U NG Einstellungselement Problem / Option Zu drückende Taste AUTO STELLT SICH EIN * H / V -POSITION, H-GROSE und GELDSTRAFE automatisch AUTO ADJUST Direct anpassen.
- Seite 15 OS D H - P OS I TI ON O S D V- P OS I TI ON OS D ZE I T A US ZU RC K S E TZE N E I N GA B E AU S E R LES E N Einstellungselement Problem / Option Zu drückende Taste...
- Seite 16 9300 6500 5500 GRUN 7500 BLAU BENUTZER Einstellungselement Problem / Option Zu drückende Taste 9300 Bläuliches Weiß 6500 Rötliches Weiß 5500 Grünliches Weiß FARBTEMP. 7500 Gelbliches Weiß Color Temp. Zu schwach GRUN BENUTZER Zu stark BLAU LAUTSTÄRKE STUMM Einstellungselement Problem / Option Zu drückende Taste LAUTSTÄRKE Zu leise...
-
Seite 17: Bildschirmeinstellungen
Sie das automatische Set-Up haben laufen lassen, dann müssen Sie manuell nachjustieren. Beide Einstellungen sollten unter Verwendung des Testbildes (Test.bmp) vorgenommen werden. Das Testbild erhalten Sie via Internet auf der iiyama Homepage (http://www.iiyama.com/de). Dieses Handbuch erklärt Einstellungen unter Windows 95/98/2000/Me/XP/Vista/7. - Seite 18 C Drücken Sie den Auto Taste (AUTO STELLT SICH EIN), Oder führen Sie das automatische Set-up durch. D Wenn das Bild nach dem automatischen Set-up fl ackert, unscharf ist oder die Bildgrösse nicht richtig passt, dann stellen Sie das Bild durch nachfolgende Prozedur manuell ein. E Stellen Sie die V-POSITION so ein, dass das obere und untere Ende des Bildschirm-Frames die Bildschirmfl...
- Seite 19 G Stellen Sie mit der “GELDSTRAFE”-Einstellung horizontale wellenförmige Linien, Flackern oder Schmieren in Zebra-Mustern ein. HINWEIS Sollten Teile des Bildes stark verschmiert dargestellt werden oder durch ein starkes Flackern gestört werden, ist die “H-GROSE” - Einstellung möglicherweise nicht optimal. Wiederholen Sie hierfür bitte die Schritte F und G . Lässt sich das Problem durch optimieren der “H-GROSE”...
-
Seite 20: Energieverwaltung
ENERGIEVERWALTUNG Das Power Management des Monitors wird aktiviert wenn der Computer nicht im Betrieb ist um unnötigen Stromverbrauch zu vermeiden. Um diese Funktion nutzen zu können, muss der Monitor an einen VESA DPMS-konformen Computer angeschlossen sein. Der Monitor verhält sich für die Energierverwaltung folgendermaßen. Die Funktion zur Energieverwaltung, einschließlich der Einstellungen für den Timer, wird vom Betriebssystem gesteuert. -
Seite 21: Fehlersuche
FEHLERSUCHE Falls der Monitor nicht richtig arbeitet, suchen Sie bitte zuerst an Hand dieser Liste nach der Ursache: 1. Überprüfen Sie die Einstellungen wie im Abschnitt INBETRIEBNAHME beschrieben. Falls der Monitor kein Bild darstellt , gehen Sie zu Punkt 2. 2. -
Seite 22: Informationen Zum Recycling
INFORMATIONEN ZUM RECYCLING Für besseren Umweltschutz bitte schaffen Sie nicht Ihren Monitor ab. Besichtigen Sie bitte unsere Web site: www.iiyama.com/recycle für die Monitorwiederverwertung. INFORMATIONEN ZUM RECYCLING 19... -
Seite 23: Anhang
ANHANG Irrtum und Änderungen in Design und Spezifi kationen vorbehalten. TECHNISCHE DATEN Touch Technologie Kapazitiv, geschützt Screen Lichtdurchlässigkeit Schnittstellen USB serielle Übertragung Grösse-Kategorie 22" LCD- a-Si TFT Active Matrix System Fläche Grösse Diagonal: 21.5" (55cm) 0,248mm H × 0,248mm V Lochabstand Helligkeit 270cd/m... -
Seite 24: Abmessungen
ABMESSUNGEN 539,0mm/21,2” 65,5mm/2,6” 476,5mm/18,8” 328,0mm/12,9” KONFORMES TIMING Horizontal- Vertikal- Dot Clock Video Mode Frequenz Frequenz 31,469kHz 59,940Hz 25,175MHz 37,500kHz 75,000Hz 31,500MHz 640 × 480 31,500MHz 37,861kHz 72,809Hz 35,156kHz 56,250Hz 36,000MHz 37,879kHz 60,317Hz 40,000MHz SVGA 800 × 600 46,875kHz 75,000Hz 49,500MHz 48,077kHz 72,188Hz 50,000MHz...
