ModelSpace Hermione La Fayette Bauanleitung

Hermione
La Fayette
42
Ø 0,8 mm
42
a b
1 x 3 x 300mm
49
49
b
a
49
49
42
42 49
18 mm 20 mm
20 mm
42 49 42
20 mm
18 mm 20 mm
53
Barandillas de las cubiertas - Garde-corps des ponts - Deck banisters - Deckgeländer
14 mm
x 12
x 12
8 mm
471
100 mm
x 4
474
x 4
475
49
18 mm 476
20 mm
42
18 mm
20 mm
477
Kleben
x 12

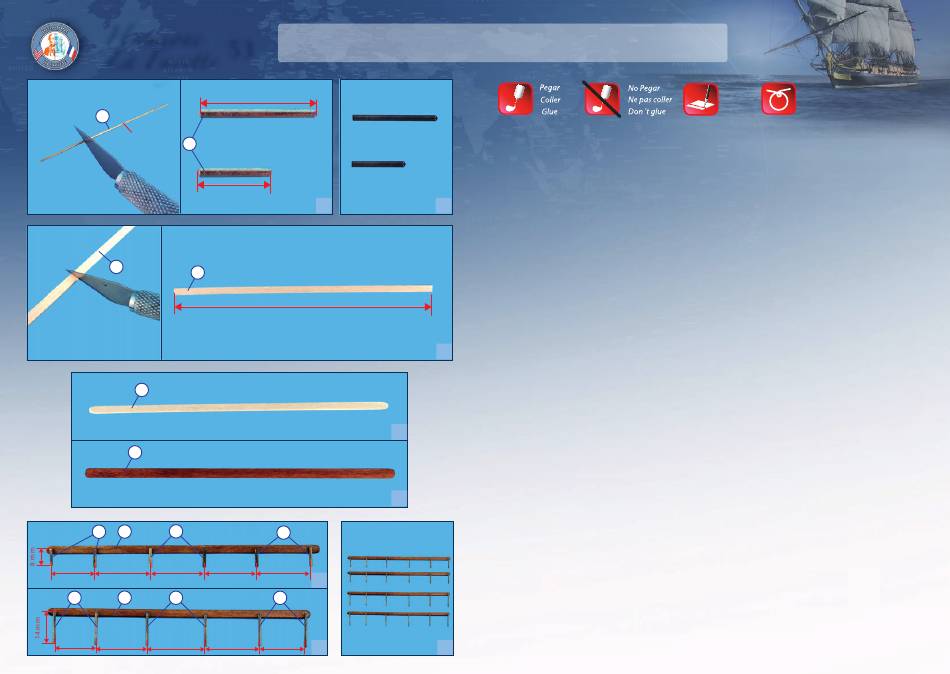

Fotos 471, 472. De una varilla de latón 42 de ø=0.8mm corte 12 piezas de 14 mm de largo y 12
piezas de 8 mm de largo. Aplique imprimación y pinte de negro todas ellas.
Fotos 473, 474, 475. De un listón 49 de 1x3x300mm corte 4 piezas de 100mm de largo. Con lija
x 12
redondee sus extremos y cantos. Tiña las piezas de sapeli y deje secar.
Foto 476. Con 6 piezas 42 de 8 mm de largo y una pieza 49 realice el montaje de una barandilla
exterior.
472
Foto 477. Con 6 piezas 42 de 14 mm de largo y una pieza 49 realice el montaje de una barandilla
interior.
Foto 478. Repita los dos pasos anteriores para obtener una barandilla adicional de cada tipo.
Photos 471, 472. Dans une tige en laiton 42 de ø=0,8mm découpez 12 pièces de 14 mm de long et
12 pièces de 8 mm de long. Appliquez une couche d'apprêt et peignez-les toutes en noir.
Photos 473, 474, 475. Dans une baguette 49 de 1x3x300 mm découpez 4 pièces de 100 mm de
long. À l'aide de papier de verre, arrondissez ses extrémités et bords. Vernissez les pièces couleur
sapelli et laissez sécher.
Photo 476. Avec 6 pièces 42 de 8 mm de long et une pièce 49 montez un garde-corps extérieur.
Photo 477. Avec 6 pièces 42 de 14 mm de long et une pièce 49 montez un garde-corps intérieur.
x 4
Photo 478. Refaites les deux étapes précédentes pour obtenir un garde-corps supplémentaire de
473
chaque sorte.
Pictures 471, 472. From brass rod 42 measuring ø=0.8 mm, cut 12 parts 14 mm long and 12 parts
measuring 8 mm long. Apply primer and paint all of them black.
Pictures 473, 474, 475. From strip 49 measuring 1x3x300mm cut 4 parts 100 mm long. With sand
paper, round the ends and edges. Stain the parts sapele and let it dry.
Picture 476. With 6 parts 42 measuring 8 mm long and one part 49 assemble the outer bannister.
Picture 477. With 6 parts 42 measuring 14 mm long and one part 49 assemble the inner bannister.
Picture 478. Repeat the two previous steps to obtain an additional bannister of each type.
Fotos 471, 472: Schneiden Sie aus dem Messingstab 42 mit ø = 0,8 mm zwölf 14 mm lange Teile
aus. Grundieren Sie sie und lackieren Sie sie schwarz.
Fotos 473, 474, 475: Schneiden Sie aus einer Leiste 49 1x3x300 mm vier 100 mm lange Teile aus.
Runden Sie mit Schleifpapier die Enden und Kanten ab. Tönen Sie die Teile in Sapelli-Farbe und
lassen Sie sie trocknen.
Foto 476: Bauen Sie mit 6 Teilen 42 mit 8 mm Länge und einem Teil 49 ein Außengeländer zusam-
men.
Foto 477: Bauen Sie mit 6 Teilen 42 mit 14 mm Länge und einem Teil 49 ein Außengeländer zusam-
men.
Foto 478: Wiederholen Sie diese Schritte, um ein weiteres Geländer jeden Typs zu erstellen.
478
Atar
Cortar Cortar
Attacher
Couper Couper
To cut To cut To tie
Kleben Sie nicht Schneiden Krawatte
L´Hermione, la frégate de la liberté
