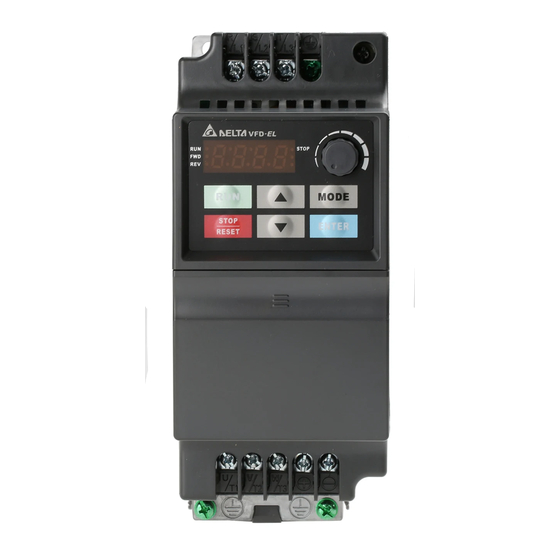

- Seite 1 Inbetriebnahme Kurzanleitung Frequenzumrichter mit Vektorregelung für Drehstrommotore von 0, 25 – 4, 0 kW Serie VFD-EL SERIE VFD-EL www.delta-automation.at...
-
Seite 2: Inhaltsverzeichnis
Inhalt: Einleitung Technische Daten Grundschaltplan Beschreibung des Digitaltastenfeldes Bedienung des Digitaltastenfeldes Stromanschlüsse und Steueranschlüsse Überblick der Parametereinstellungen Fehlercodes Abmessungen in [mm] SERIE VFD-EL www.delta-automation.at... -
Seite 3: Einleitung
Einleitung Vielen Dank, dass Sie sich für die leistungsstarke VFD-EL Serie von DELTA entschieden haben. Die VFD-EL Serie ist aus qualitativ hochwertigen Komponenten und Materialien hergestellt und verwendet die technologisch neuesten verfügbaren Mikroprozessoren. Inbetriebnahme: Diese Kurzbedienungsanleitung hilft Ihnen bei der Installation sowie den Parametereinstellungen der Frequenzumrichter. - Seite 4 Die VFD-EL Serie wird zur Steuerung der Drehzahl von Dreiphasen- Induktionsmotoren verwendet. Die VFD-EL Serie ist der spezielle Antrieb für Aufzugstür- und andere automatische Türsteuerungen. Sie ist NICHT für Geräte geeignet, von denen Leben abhängt wie z.B. bei lebenserhaltenden Geräten oder die eine existenzsichernde Bedeutung haben.
- Seite 5 Netzversorgung muss eine Kapazität von 5000 A RMS haben. Es wird darauf hingewiesen, dass beim Einsatz von Frequenzumrichtern (nach DIN VDE 0100-530 und VDE 0160 / EN 50178), nur allstromsensitive Fehlerstromschutzschalter vom „Typ B“ (IEC 60755) zulässig sind! SERIE VFD-EL www.delta-automation.at...
-
Seite 6: Technische Daten
Fehl ers pei cher, ei ns tel l ba re Trä gerfrequenz, DC Brems en, Wi edera nl a uf na ch Weitere Funktionen kurzzei ti gem Netza us fa l l , Auto- Tuni ng, Frequenz-Grenzen, Pa ra meter-Sperre/- Rücks etzen Selbst-Test, Über-Spannung/-Strom, Unterspannung, Überlast, Übertemp., Schutzfunktionen externer Fehler, i²t-Auslösung, Erdschluss, etc. SERIE VFD-EL www.delta-automation.at... - Seite 7 90% relat. Feuchte (keine Kondensation) Schutzart IP20 Vibration 9,80665m/s² (1G) bei kleiner 20Hz, 5,88m/s² (0,6G) bei 20 bis 50Hz Abmessungen ( B x H x T ) Gewicht EMV- Konformität integriertes EMV-Filter gemäß EN61800-3 amendment A11 Kabellänge (2. Umgebung) [m] SERIE VFD-EL www.delta-automation.at...
-
Seite 8: Grundschaltplan
Grundschaltplan Figure 2 for models of VFD-EL Series VFD002EL23A, VFD004EL23A/43A, VFD007EL23A/43A, VFD015EL23A/43A, Bremswiderstand VFD022EL23A/43A, VFD037EL23A/43A brake resi stor (opti onal) Sicherung / NFB (Hauptschalter) brake unit ( optional) F us e/NF B(No F use B reaker) Motor R(L1) R(L1) U(T 1) -
Seite 9: Beschreibung Des Digitalen Keypads
5. AUF u. AB Tasten Zum Scrollen im Parametermenü und verstellen der Parameterwerte 6. MODE Zum wechseln des Anzeigewertes von 2. bzw. Navigation aus der Parameterebene. 7. STOP/RESET Stoppt den Frequenzumrichter bzw. für einen Reset nach einer Fehlermeldung. SERIE VFD-EL www.delta-automation.at... -
Seite 10: Displayanzeigen
Zählerstand (C). Zeigt den gewählten Parameter. Zeigt den aktuelle gespeicherten Wert des Parameters Externer Fehler Erscheint nach der Speicherung bzw.Änderung eines Parameters. Zum Ändern benutzen Sie die Tasten. Erscheint wenn die Eingabe falsch bzw. nicht möglich ist. SERIE VFD-EL www.delta-automation.at... -
Seite 11: Bedienung Des Digitalen Keypads
Anmerkung: Im Parametermodus können sie den Mode Button drücken um wieder in den Auswahlmodus zu gelangen. to return the selecting mode. MODE Frequenzsollwert ändern To shift data (When operation source is digital keypad) Wenn das Keypad aktiv ist. Änderungsrichtung Setting direction MODE MODE MODE MODE SERIE VFD-EL www.delta-automation.at... -
Seite 12: Stromanschlüsse Und Steueranschlüsse
R/L1, S/L2, T/L3 14.2-16.3kgf-cm 12-18 AWG. Nur Kupfer, 75 (3.3-0.8mm (12-14in-lbf) U/T1, V/T2, W/T3, 16.3-19.3kgf-cm 8-18 AWG. (8.4- Nur Kupfer, 75 0.8mm R/L1, S/L2, T/L3 (14-17in-lbf) Anmerkung: Baugrösse A VFD002EL11A/21A/23A, VFD004EL11A/21A/23A/43A, VFD007EL21A/23A/43A, VFD015EL23A/43A Baugrösse B: VFD007EL11A, VFD015EL21A, VFD022EL21A/23A/43A, VFD037EL23A/43A SERIE VFD-EL www.delta-automation.at... -
Seite 13: Steuerklemmen
Steuerklemmen Ersatzschaltbild für Digitale Eingänge (NPN Strom 16mA.) NPN Mode PNP Mode +24V +24V Position der Steuerklemmen: MI1 MI3 MI5 RS-485 MI2 MI4 MI6 DCM RA RB RC SERIE VFD-EL www.delta-automation.at... -
Seite 14: Klemmenbezeichnung Und Funktion
Impedanz: 47kΩ Analoge Eingangsspannung Auflösung: 10 bits +10V AVI circuit Bereich: 0 ~ 10VDC/4~20mA entspricht 0 ~ Max. Ausgangsfrequenz (Pr.01.00) Auswahl: Pr.02.00, Pr.02.09, Pr.10.00 internal circuit Einstellung: Pr.04.14 ~ Pr.04.17 Analoges Bezugspotential Bezugpotential für AVI und AFM SERIE VFD-EL www.delta-automation.at... - Seite 15 Klemmen- Funktion bezeichnung EIN: Verbunden mit DCM 0 bis 10V, 2mA Analoger Lesitungsmesser Impedanz: 47Ω ACM circuit Ausgangsstrom: 2mA max Auflösung: 8 bits 0~10V potentiometer Bereich: 0 ~ 10VDC Max. 2mA Funktion: Pr.03.03 bis Pr.03.04 internal circuit SERIE VFD-EL www.delta-automation.at...
-
Seite 16: Überblick Der Parametereinstellungen
0. 1 bis 160.0 Koeffizent K 00.06 Software Version schreibgeschützt #.## 00.07 Reserviert 00.08 Password-Eingabe 0 bis 9999 00.09 Password-Vergabe 0 bis 9999 00.10 Steuermethode 0: U/f Steuerung 1: Vektorregelung 00.11 Reserviert 0: 230V/400V 50Hz Netz- 00.12 1: 220V/380V Spannungsauswahl SERIE VFD-EL www.delta-automation.at... -
Seite 17: Gruppe 1- Basisparameter
0.0 bis 10.0 / 0.00 bis 10.00 sek 0: Einheit: 0.1 sek 01.19 Einheit für Beschleunigungs- /Verzögerungszeit 1: Einheit: 0.01 sek 01.20 Einfache Positionierung 0.00~600.00 Hz 0.00 Stopp Frequenz 0 01.21 Einfache Positionierung 5.00 Stopp Frequenz 1 0.00~600.00 Hz SERIE VFD-EL www.delta-automation.at... -
Seite 18: Gruppe 2- Betriebsparameter
0: Digital Keypad (RUN TASTE) 1: Steuerklemmen / STOP Taste aktiviert 2: Steuerklemmen / STOP Taste deaktiviert 02.01 Erste Startbefehlvorgabe 3: Frequenzsollwert wird durch die Schnittstelle RS-485 bestimmt, Tastaur-Top aktiviert 4: Frequenzsollwert wird durch die Schnittstelle RS-485 bestimmt, Tastaur-Top deaktiviert SERIE VFD-EL www.delta-automation.at... - Seite 19 4:Digital Keypad Potentiometer 0:Erster Frequenzsollwert 02.10 Kombination aus erstem und 1:Erster + Zweiter Frequenzsollwert zweitem Frequenzsollwert 2:Erster - Zweiter Frequenzsollwert 02.11 Frequenzsollwert von Keypad 0.00 bis 600.0Hz 60.00 02.12 Frequenzsollwert von RS-485 0.00 bis 600.0Hz 60.00 bzw. USB SERIE VFD-EL www.delta-automation.at...
-
Seite 20: Gruppe 3- Ausgangsfunktionsparameter
5: Anzeige - Endstufenfreigabe 6: Unterspannungsanzeige 03.00 Multifunktion Ausgangs Relay 7: Starbefehlsanzeige (RA1, RB1, RC1) 8: aktiv bei Störung des VFD-EL 9: Sollfrequenz 1 erreicht 10: Zählerstand 2 erreicht 11: Zählerstand 1 erreicht 12: ZK- Spannungsquelle überschritten 13: Stromschwelle überschritten 14: Warnung Kühlkörpertemperatur kritisch... -
Seite 21: Gruppe 4- Eingangsfunktionsparameter
1: Drehrichtungswechsel zulassen JA/ NEIN 0: 2-Draht: FWD/STOP, REV/STOP 04.04 2-Draht/3-Draht Ansteuerung 1: 2-Draht: FWD/REV, RUN/STOP 2: 3-Draht Funktion Multifunktionseingang 0: keine Funktion 04.05 (MI3) 1: Fixfrequenz 1 2: Fixfrequenz 2 3: Fixfrequenz 3 4: Fixfrequenz 4 SERIE VFD-EL www.delta-automation.at... - Seite 22 Reserviert 04.25 Bit0: MI1 Status Bit1: MI2 Status Bit2: MI3 Status Zeigt den Status der Bit3: MI4 Status 04.26 Multifunktionseingängen Bit4: MI5 Status Bit5: MI6 Status 04.27 Interne/Externe Multifunktions- 0~4095 Eingangsklemmen Selektion 04.28 Interner Klemmen Status 0~4095 SERIE VFD-EL www.delta-automation.at...
- Seite 23 Drehmomentschwelle (OL2) 2:Aktiviert während konstanter Drehzahl. Wenn Drehmomentschwelle erreicht wird stoppt der Antrieb. 3:Aktiviert während der Beschleunigung. Wenn Drehmomentschwelle erreicht wird, weiterlaufen bis OL1 oder OL auftritt 4:Aktiviert während der Beschleunigung.Wenn Drehmomentschwelle erreicht wird, stoppt der Antrieb. SERIE VFD-EL www.delta-automation.at...
- Seite 24 07.01 Leerlaufstrom 0%bis 99%des Umrichternennstroms 0,4*FU- Nennnstrom 07.02 Drehmomentanhebung 0.0 bis 10.0 07.03 Schlupfkomensation 0.00 bis 10.00 0.00 0: deaktiviert 07.04 Motor Parameter 1: Auto-tuning R1 (stationäres Autotuning) Auto Tuning 2: Auto-tuning R1 + Leerlaufstrom(mit laufendem Motor) SERIE VFD-EL www.delta-automation.at...
- Seite 25 08.04 Frequenzsollwert. Netzausfall 2: Motor läuft weiter,Frequenzsuche startet mit der Mindestausgangsfrequenz 08.05 Max. zulässige 0.1 bis 20.0 sek Netzausfallsdauer 0: Deaktiviert 08.06 Drehzahlsuche nach 1: Drehzahlesuche startet mit dem letzten Frequenzsollwert Endstufenfreigabe 2: Startet mit der Mindestausgangsfrequenz SERIE VFD-EL www.delta-automation.at...
-
Seite 26: Gruppe 9- Kommunikationsparameter
2: Baud rate 19200bps 3: Baud rate 38400bps 0: Warnung und weiterlaufen 09.02 Kommunikationsstörungs- 1: Warnung und Rampenstopp reaktion 2: Warnung und austrudeln 3: keine Warnung und weiterlaufen 0.1 ~ 120.0 Sekunden 09.03 Time-out Erkennung 0.0: deaktiviert SERIE VFD-EL www.delta-automation.at... -
Seite 27: Gruppe 10- Pid Steuerparameter
PID Feedbacksignal- 0.0 bis 3600 sek (0.0 deaktiviert) 60.0 Erkennungszeit PID-Feedbacksignalreaktion 0: Warnung und Rampenstopp bei Fehler 10.09 1: Warnung und austrudeln 2: Warnung und weiterlaufen 10.10 PID-Feedbackwert-Verstärkung 0.0 bis 10.0 10.11 PID-Festsollwert 0.00 bis 600.0Hz 0.00 SERIE VFD-EL www.delta-automation.at... - Seite 28 02: Fixe Steuermenge (multi-pump operating at constant pressure) 10.36 Multi-Pumpen ID 1: Master 2~4: Slave 10.37 Multi-Pumpen Fixzeit- 1~65535 (min) Zikulationsperiode 10.38 Frequenz zum Starten der 0.00Hz~FMAX 60.00 geschaltenen Pumpe 10.39 Erkennungszeit wann die 0.0~3600.0 sek Pumpe die Startfrequenz erreicht SERIE VFD-EL www.delta-automation.at...
- Seite 29 0.0~360.0 sek 60.0 unter alternativem Betrieb. 10.46 Reserviert 10.48 0: Verwende die aktuelle Einstellung 10.49 Zuweisung der Einstellungen (Werkseinstellung), von Pr10.12 [PID feedback 1: Einstellung des niedirgen Wasserdrucks(%), level ] 10.50 Anzahl der Restarts nach PID 0~1000 Fehler SERIE VFD-EL www.delta-automation.at...
-
Seite 30: Fehlercodes
Prüfen Sie, ob der Motor überlastet ist. Prüfen Sie, die Einstellung des elektronischen Thermoschutzes. Überlast 1 Verwenden Sie einen Motor mit einer höheren Leistung. Interner Überlastfehler Reduzieren Sie den Ausgangsstrom, damit der Frequenzumrichterausgangsstrom den festgelegten Motornennstrom in Pr.07.00 nicht überschreitet. SERIE VFD-EL www.delta-automation.at... - Seite 31 1. Drücken Sie RESET um alle Parameter wieder in die Interner EEPROM kann nicht Werkseinstellung zu setzen. gelesen werden. 2. Schicken Sie das Gerät an den Händler zurück. U-Phasenfehler V-Phasenfehler W-Phasenfehler Schicken Sie das Gerät an den Händler zurück. OV oder LV Temperatursensorfehler SERIE VFD-EL www.delta-automation.at...
- Seite 32 Setzen Sie eine Externe Klemme “RESET” (setzen Sie eine von Pr.04.05~Pr.04.08 auf 05) und dann auf ON sezten. Senden Sie ein “RESET” Kommando über RS485. Versichern Sie sich, dass der Startbefehl nicht anliegt während Sie einen RESET durchführen. Ansonsten könnte der Umrichter danach ungewollt starten. SERIE VFD-EL www.delta-automation.at...
-
Seite 33: Abmessungen In Mm
Abmessungen: H H1 Abmessungen in mm Baugrösse Ø ØD 72.0 59.0 174.0 151.6 136.0 100.0 89.0 174.0 162.9 136.0 Anmerkung: Baugrösse A: VFD002EL11A/21A/23A, VFD004EL11A/21A/23A/43A, VFD007EL21A/23A/43A, VFD015EL23A/43A Baugrösse B: VFD007EL11A, VFD015EL21A, VFD022EL21A/23A/43A, VFD037EL23A/43A SERIE VFD-EL www.delta-automation.at... - Seite 34 Jochen EDER Delta-Automation part of MOTOVARIO Austria MOTOVARIO GmbH Aumühlweg 15/ 8H 2544 Leobersdorf www.delta-automation.at +43.676.9797254 +43.2256.63400 SERIE VFD-EL www.delta-automation.at...
