Busch-Jaeger 6194/80 Betriebsanleitung Seite 4

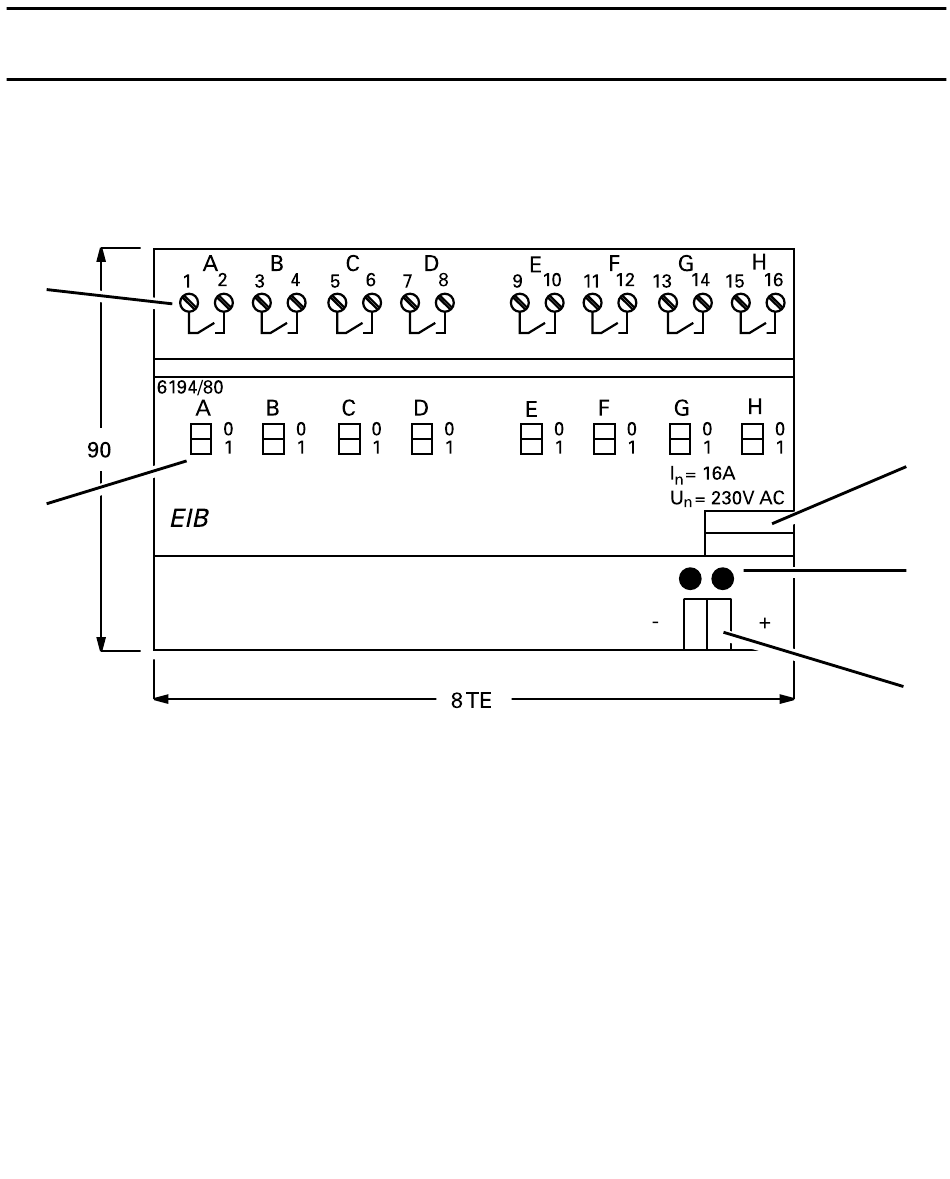

Fig.1: Gerät
5
4
Pos. 1: Schildträger
Pos. 2: Programmier-LED und Programmier-Taste
(für Eingabe der phys. Adresse)
Pos. 3: Anschlussstecker für Busklemmblock 6183
Pos. 4: Schalter / Anzeige (1 = EIN / 0 = AUS)
für Ausgang A - H
Pos. 5: Anschlüsse für die Schaltausgänge A - H
1
2
3
