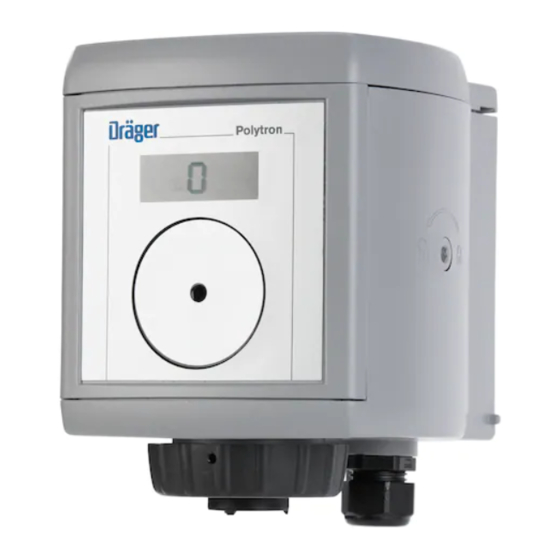

Dräger Polytron 2000 Installationshinweis

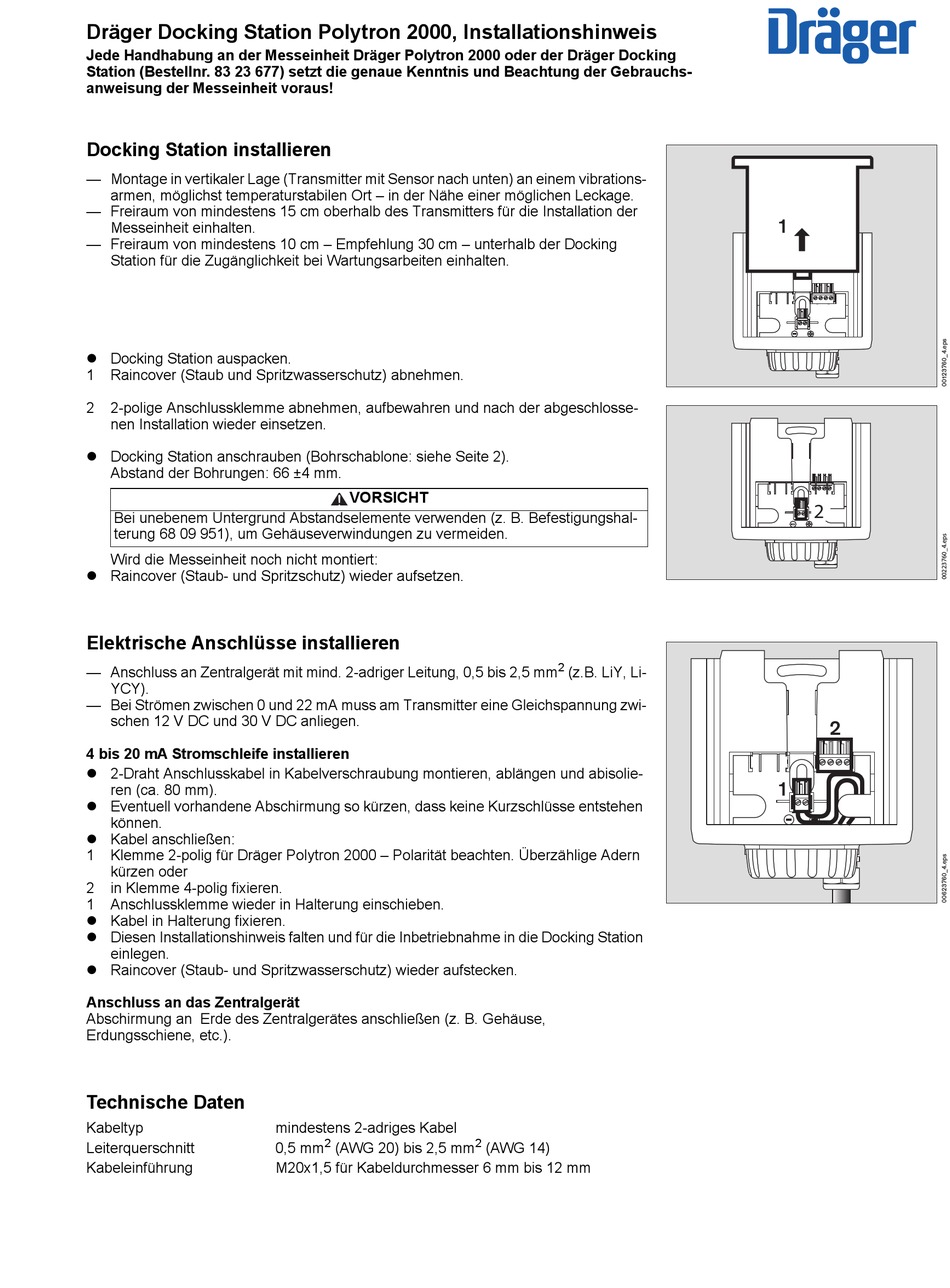

Dräger Docking Station Polytron 2000, Installationshinweis
Jede Handhabung an der Messeinheit Dräger Polytron 2000 oder der Dräger Docking
Station (Bestellnr. 83 23 677) setzt die genaue Kenntnis und Beachtung der Gebrauchs-
anweisung der Messeinheit voraus!
Docking Station installieren
— Montage in vertikaler Lage (Transmitter mit Sensor nach unten) an einem vibrations-
armen, möglichst temperaturstabilen Ort – in der Nähe einer möglichen Leckage.
— Freiraum von mindestens 15 cm oberhalb des Transmitters für die Installation der
Messeinheit einhalten.
— Freiraum von mindestens 10 cm – Empfehlung 30 cm – unterhalb der Docking
Station für die Zugänglichkeit bei Wartungsarbeiten einhalten.
 Docking Station auspacken.
1 Raincover (Staub und Spritzwasserschutz) abnehmen.
2 2-polige Anschlussklemme abnehmen, aufbewahren und nach der abgeschlosse-
nen Installation wieder einsetzen.
 Docking Station anschrauben (Bohrschablone: siehe Seite 2).
Abstand der Bohrungen: 66 ±4 mm.
Bei unebenem Untergrund Abstandselemente verwenden (z. B. Befestigungshal-
terung 68 09 951), um Gehäuseverwindungen zu vermeiden.
Wird die Messeinheit noch nicht montiert:
 Raincover (Staub- und Spritzschutz) wieder aufsetzen.
Elektrische Anschlüsse installieren
— Anschluss an Zentralgerät mit mind. 2-adriger Leitung, 0,5 bis 2,5 mm
YCY).
— Bei Strömen zwischen 0 und 22 mA muss am Transmitter eine Gleichspannung zwi-
schen 12 V DC und 30 V DC anliegen.
4 bis 20 mA Stromschleife installieren
 2-Draht Anschlusskabel in Kabelverschraubung montieren, ablängen und abisolie-
ren (ca. 80 mm).
 Eventuell vorhandene Abschirmung so kürzen, dass keine Kurzschlüsse entstehen
können.
 Kabel anschließen:
1 Klemme 2-polig für Dräger Polytron 2000 – Polarität beachten. Überzählige Adern
kürzen oder
2 in Klemme 4-polig fixieren.
1 Anschlussklemme wieder in Halterung einschieben.
 Kabel in Halterung fixieren.
 Diesen Installationshinweis falten und für die Inbetriebnahme in die Docking Station
einlegen.
 Raincover (Staub- und Spritzwasserschutz) wieder aufstecken.
Anschluss an das Zentralgerät
Abschirmung an Erde des Zentralgerätes anschließen (z. B. Gehäuse,
Erdungsschiene, etc.).
Technische Daten
Kabeltyp
Leiterquerschnitt
Kabeleinführung
VORSICHT
mindestens 2-adriges Kabel
2
0,5 mm (AWG 20) bis 2,5 mm
M20x1,5 für Kabeldurchmesser 6 mm bis 12 mm
2
(z.B. LiY, Li-
2
(AWG 14)
1
2
2
1
