INSTALLATION & CONNECTIQUE
1. Fixer le plateau de lecture -1- au moteur. Insérer le plateau de lecture dans la broche -2-.
2. Placer la feutrine livrée sur le plateau de lecture en l'insérant dans la broche -2-.
3. Insérer le contrepoids -22- sur le bras de lecture -15-.
NOTE ! La graduation du contrepoids -21- doit être dirigée vers le DJ.
4. Visser la cellule -14- sur le bras de lecture -15- après avoir monté votre tête de lecture sur la cellule en procédant comme suit :
5. Insérez l'éclairage d'aiguille dans la prise correspondante -6-.
6. Branchez le câble de sortie audio -27- aux entrées audio de votre console de mixage. La mise à la terre de la platine est optionnelle et néces-
saire uniquement dans des conditions extrêmement difficiles.
7. Branchez le câble secteur sur le connecteur d'alimentation -31- et sur une prise secteur.
UTILISATION
1. Contrepoids
Placez le lève-bras -18- en position „BAS". Déplacez ensuite le bras de lecture -15- jusqu'au bord du plateau de lecture -1-. Réglez le contrepoids
-22- en le tournant dans le sens des aiguilles d'une montre de manière à ce que le bras ne bascule plus et reste parallèle au plateau de lecture.
Reposez ensuite le bras sur son support -17-. Réglez la graduation du contrepoids -21- jusqu'à ce que la position „0" se trouve au-dessus de la ligne
de marquage. Tournez ensuite le contrepoids dans le sens des aiguilles d'une montre jusqu'à ce que la graduation indique la valeur correspondant
à la force d'application recommandée de l'aiguille de la tête de lecture.
2. Molette anti-dérapage
Réglez la molette anti-dérapage -19- de manière à ce que sa valeur corresponde à la force d'application de l'aiguille de la tête de lecture.
3. Hauteur du bras de lecture
Vous pouvez au besoin adapter la hauteur du bras de lecture en fonction de la tête de lecture utilisée. Libérez d'abord le blocage de la base du bras
de lecture -20- de la position „LOCK". Vous pouvez à présent modifier la hauteur du bras de lecture jusqu'à 6 millimètres avec la base du bras de
lecture -16- dans la plage de l'échelle (0 millimètre = réglage standard). Remettez ensuite le blocage de la molette du bras de lecture en position
„LOCK" après avoir réglé le bras de lecture à la hauteur désirée.
ATTENTION ! Il ne faut jamais relever le bras de lecture au-delà de la valeur maximale de 6 millimètres sous peine d'endommager le socle du
bras de lecture ; il est indispensable de respecter les marquages sur la base du bras de lecture !
4. Mise sous tension
Après avoir effectué tous les branchements, allumer l'appareil avec l'interrupteur MARCHE/ARRÊT -33-. Actionnez également l'interrupteur MAR-
CHE/ARRÊT MOTEUR pour activer l'éclairage intégré du plateau et l'éclairage d'aiguille -6-.
5. Lecture
Placez le disque sur la feutrine du plateau de lecture -1-. Sélectionnez la vitesse désirée avec les commutateurs 33/45/78 -5-. La DEL du commu-
tateur respectif s'allume.
NOTE ! Pour régler la vitesse sur 78 tours par minute, appuyez simultanément sur les deux commutateurs 33/45/78 -5-. Les deux DEL
s'allument.
Appuyez sur le bouton MARCHE/ARRÊT -4-. Retirez la protection de la tête de lecture. Réglez le lève-bras -18- sur „UP" et amenez-le bras -15- au-
dessus du sillon du disque, là où vous voulez commencer la lecture. Réglez le lève-bras sur „DOWN" pour abaisser la tête de lecture sur le sillon.
NOTE ! Vous pouvez aussi laisser le lève-bras sur „DOWN" et abaisser le bras manuellement. Prenez soin de ne pas endommager l'aiguille de
la tête de lecture.
Lorsque vous appuyez sur la touche de marche inversée -9-, le plateau tourne dans le sens contraire des aiguilles d'une montre ; la DEL s'allume.
Même en marche inversée, vous disposez de toutes les fonctions de la RP-8000MK2. Appuyez de nouveau sur la touche pour inverser le sens de
marche, le plateau tourne dans le sens des aiguilles d'une montre et la DEL s'éteint.
6. Éclairage d'aiguille
L'éclairage d'aiguille -6- est automatiquement activé avec le démarrage du moteur. Vous pouvez diriger librement la lampe dans un rayon de 360°.
NOTE ! Si vous ne désirez pas utiliser l'éclairage d'aiguille, il suffit de le débrancher de son connecteur.
7. Réglage fin de la vitesse
Le Pitchfader -13- vous permet de modifier progressivement la vitesse du disque. Les sélecteurs de gamme de vitesse -10- servent à activer une
gamme de vitesse de +/- 8 % et +/- 16 % ; la DEL respective s'allume.
NOTE ! Pour sélectionner la gamme de vitesse de +/- 50 %, appuyer simultanément sur les deux sélecteurs de gamme de vitesse ; les deux DEL s'allument.
Pour lire le disque à la vitesse originale, pousser le Pitch Fader en position „+/- 0 %". Vous pouvez désactiver le réglage fin de la vitesse en appuyant
sur la touche Quartz-Lock -11- ; la DEL de la touche s'allume. Appuyer de nouveau pour réactiver le réglage fin de la vitesse : la platine vinyle retourne
à la vitesse réglée avec le Pitchfader et la DEL de la touche s'éteint. La DEL Quartz-Lock -12- s'allume à la vitesse originale et lorsque le réglage fin
de la vitesse est désactivé, elle s'éteint si la vitesse est différente.
16

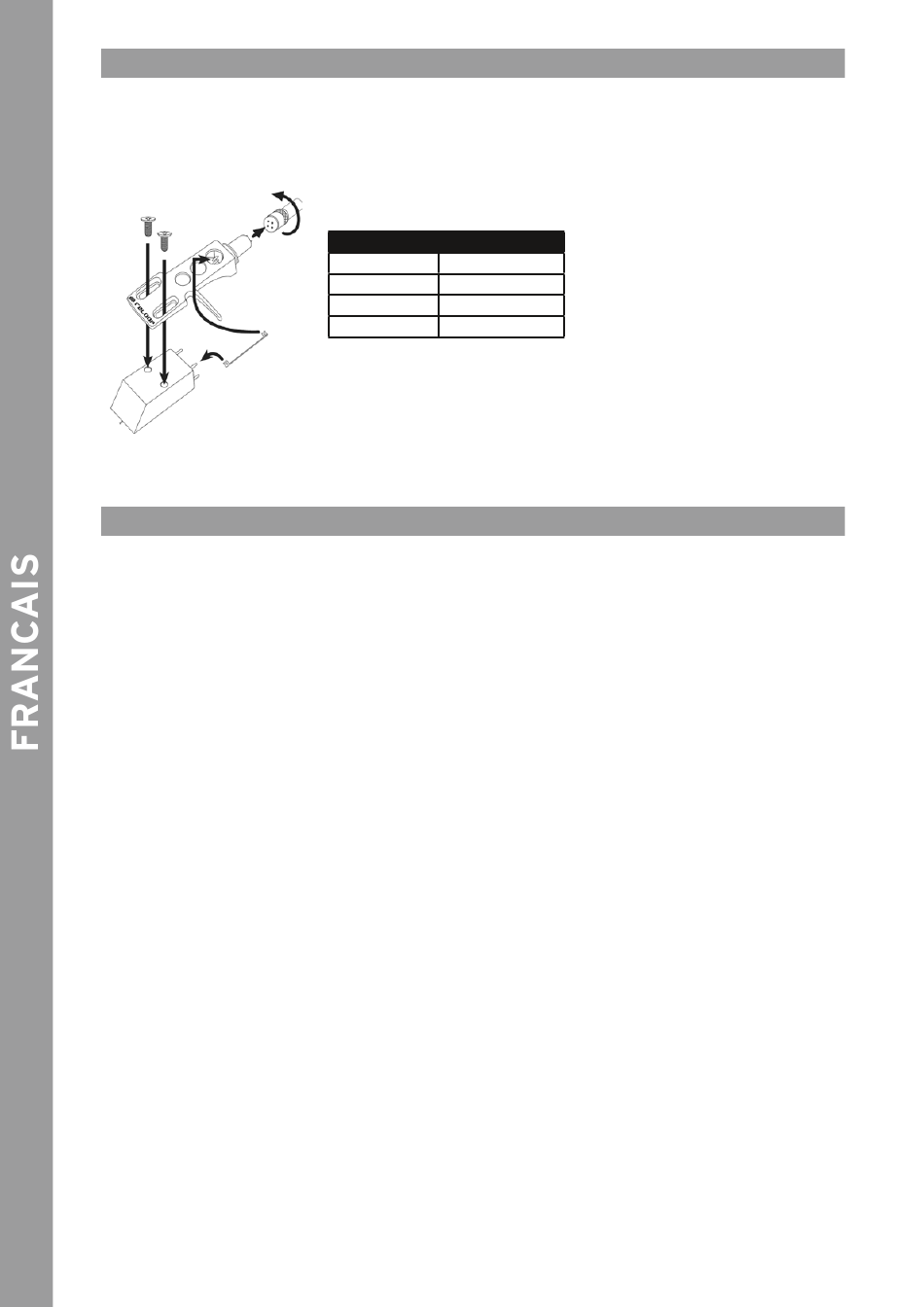

a) Branchez les fils de connexion de la cellule aux connecteurs de la tête de lecture en respectant les
affectations indiquées dans la table ci-dessous :
COULEUR : Canal et polarité
I. Blanc (L+) Gauche, pôle positif
II. Bleu (L-) Gauche, pôle négatif
III. Rouge (R+) Droite, pôle positif
IV. Vert (R-) Droite, pôle négatif
b) Fixez la tête de lecture avec les vis fournies.
NOTE ! Si au lieu d'une tête de lecture avec cellule, vous utilisez une tête de lecture SME à montage
direct, vissez-la directement au bras de lecture -15- ; la cellule est alors superflue.
