Inhaltszusammenfassung für Kenwood ProTalk DIGITAL TK-3701D

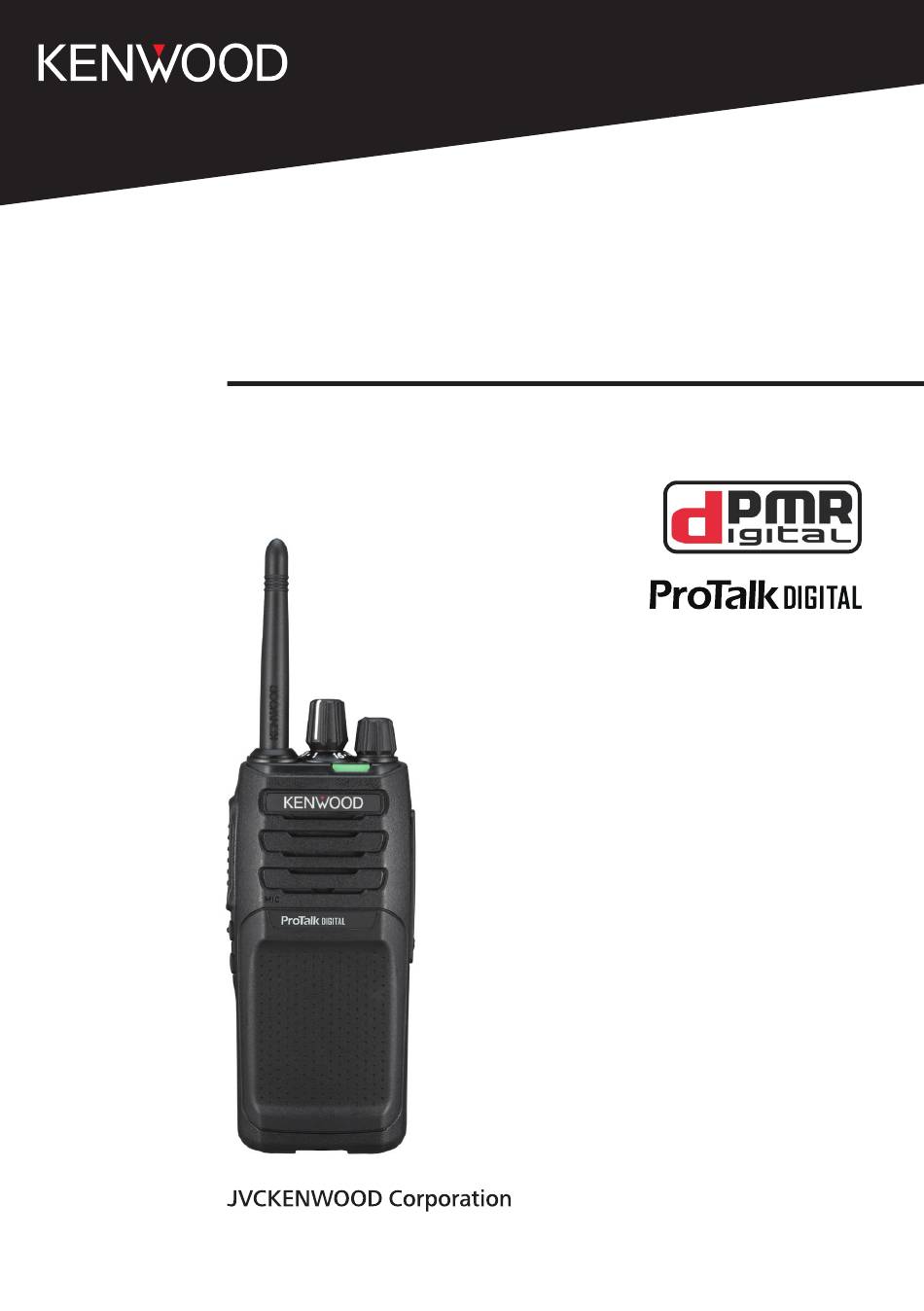

- Seite 1 TK-3701D BEDIENUNGSANLEITUNG B5A-3234-00/01_DE...
-
Seite 2: Inhaltsverzeichnis
INHALT VORBEREITUNGEN ..................3 EINSETZEN/ ENTFERNEN DES AKKUS ..............3 LADEN DER BATTERIE ....................4 GÜRTELCLIP ANBRINGEN ................... 5 ANBRINGEN DER VERSCHLUSSKAPPE AN DEN LAUTSPRECHER-/ MIKROFONBUCHSEN ....................5 EINBAU DES LAUTSPRECHERS/ MIKROFONS ODER HEADSETS ......6 AUSRICHTUNG ....................7 GRUNDLEGENDE BEDIENUNG ..............8 EINSCHALTEN ....................... -
Seite 3: Vorbereitungen
VORBEREITUNGEN EINSETZEN/ ENTFERNEN DES AKKUS Der Akku ist werkseitig nicht aufgeladen; laden Sie ihn vor Inbetriebnahme. VORSICHT ◆ Achten Sie darauf, die Anschlusskontakte des Akkus nicht kurzzuschließen, und werfen Sie den Akku nicht ins Feuer. ◆ Versuchen Sie niemals, das Akkugehäuse zu entfernen. Richten Sie den Akku auf die Rückseite des Transceivers aus und drücken Sie Akku und Transceiver fest gegeneinander, bis die... -
Seite 4: Laden Der Batterie
LADEN DER BATTERIE ACHTUNG: ◆ Vor dem Aufladen der in einem Transceiver eingesetzten Batterien in das Ladegerät, immer erst den Transceiver ausschalten. Das Netzkabel in die Buchse auf der Rückseite des Ladegeräts einstecken. Das Netzteil in eine Wandsteckdose einstecken. Eine Batterie oder einen Transceiver mit eingesetzten Batterien in den Ladeschacht des Ladegeräts einschieben. -
Seite 5: Gürtelclip Anbringen
GÜRTELCLIP ANBRINGEN Gürtelclip Bringen Sie den Gürtelclip mit den beinhalteten M3 x 8 mm-Schrauben an. Hinweis: ◆ Wenn der Gürtelclip nicht angebracht ist, kann der Montageanschluss bei längeren Übertragungen, oder wenn das Gerät in der Hitze liegt, heiß werden. M3 x 8mm- ◆... -
Seite 6: Einbau Des Lautsprechers/ Mikrofons Oder Headsets
EINBAU DES LAUTSPRECHERS/ MIKROFONS ODER HEADSETS Hinweis: ◆ Der Transceiver ist nicht vollständig wasserdicht, während ein Lautsprecher/ Mikrofon oder eine Sprechgarnitur angeschlossen ist. ◆ Verwenden Sie den Kreuzschlitzschraubendreher Nr. 1. Stecken Sie die Lautsprecher-/ Mikrofon-Stecker in die Lautsprecher-/ Mikrofon-Buchsen des Transceivers ein. -
Seite 7: Ausrichtung
AUSRICHTUNG ab c Antenne Lautsprecher Mikrofon Akkupack a Wählschalter Drehen Sie ihn, um den Betriebskanal zu wechseln. b LED-Anzeige Siehe “Status der LED-Anzeige” {S. 9}. c Ein/Aus-Schalter/Lautstärkeregler Drehen Sie ihn im Uhrzeigersinn, um den Transceiver einzuschalten. Um den Transceiver auszuschalten, drehen Sie ihn im Gegenuhrzeigersinn, bis Sie ein Klicken hören. -
Seite 8: Grundlegende Bedienung
GRUNDLEGENDE BEDIENUNG EINSCHALTEN Drehen Sie den Ein/Aus-Schalter/Lautstärkeregler im Uhrzeigersinn, um den Transceiver einzuschalten. • Der Piepton A (1 Piepton) ertönt. LAUTSTÄRKE EINSTELLEN Drehen Sie den Ein/Aus-Schalter//Lautstärkeregler, um die Lautstärke einzustellen. • Durch Drehen im Uhrzeigersinn wird die Lautstärke erhöht und durch Drehen im Gegenuhrzeigersinn wird die Lautstärke verringert. -
Seite 9: Empfangen
EMPFANGEN Die LED leuchtet in Grün. Wenn der Gesprächspartner sendet, können Sie die Stimme des Gesprächspartners hören. AUSSCHALTEN Schalten Sie nach der Verwendung das Gerät aus. Um den Transceiver auszuschalten, drehen Sie den Ein/Aus-Schalter/ Lautstärkeregler vollständig im Gegenuhrzeigersinn, bis Sie ein Klicken hören. -
Seite 10: Selbstprogrammiermodus
SELBSTPROGRAMMIERMODUS Mit diesem Transceiver können Sie eine Neuprogrammierung jedes der Kanäle mit anderen Frequenzen und der QT/DQT-(Analog)-/Gemeinsame-ID-(Digital)- Einstellungen vornehmen. Die nachfolgende Tabelle führt die standardmäßigen Kanaleinstellungen auf. Zone 1 (Analog) Kanalnummer Frequenz (MHz) QT/DQT 446,006250 94,8 Hz 446,093750 88,5 Hz 446,031250 103,5 Hz 446,068750... - Seite 11 Zone 3 (Digital) Kanalnummer Frequenz (MHz) Gemeinsame ID 446,003125 446,009375 446,015625 446,021875 446,028125 446,034375 446,040625 446,046875 446,053125 446,059375 446,065625 446,071875 446,078125 446,084375 446,090625 446,096875...
-
Seite 12: Ablauf Der Selbstprogrammierung
ABLAUF DER SELBSTPROGRAMMIERUNG Die Selbstprogrammierung läuft wie folgt ab. [Seite 1] + [PTT] + Einschalten [Seite 1] + [PTT] loslassen Die Zonennummer auswählen [Seite 1] / [Seite 2] [PTT] Auswahl des Einrichtungsmodus [Seite 1] / [Seite 2] : Wechselt zwischen den Einrichtungsmodi. [PTT] : Den ausgewählten Einrichtungsmodus betreten. -
Seite 13: Zone Auswählen
ZONE AUSWÄHLEN Halten Sie bei ausgeschaltetem Transceiver den PTT-Schalter und die Seite-1- Taste gedrückt, um den Transceiver einzuschalten. • Halten Sie den PTT-Schalter und die Seite-1-Taste weiter gedrückt, bis die LED gelb aufleuchtet und der Transceiver “Self” ausgibt. Lassen Sie den PTT-Schalter und die Seite-1-Taste los. •... -
Seite 14: Frequenzeinrichtung
FREQUENZEINRICHTUNG Wählen Sie den Einrichtungsmodus aus und drehen Sie den Wählschalter, um eine Kanalnummer auszuwählen. • Der Transceiver gibt die Zonennummer und die Kanalnummer aus. Drücken Sie die Seite-1- oder Seite-2-Taste, um den Frequenzeinrichtungsmodus auszuwählen. • Der Transceiver gibt “Channel” aus. Drücken Sie den PTT-Schalter, um zum Frequenzeinrichtungsmodus zu gelangen. - Seite 15 Frequenztabelle Digital Tabellennummer Frequenz (MHz) Tabellennummer Frequenz (MHz) 446,103125 446,003125 446,109375 446,009375 446,115625 446,015625 446,121875 446,021875 446,128125 446,028125 446,134375 446,034375 446,140625 446,040625 446,146875 446,046875 446,153125 446,053125 446,159375 446,059375 446,165625 446,065625 446,171875 446,071875 446,178125 446,078125 446,184375 446,084375 446,190625 446,090625 446,196875 446,096875 Analog Tabellennummer Frequenz (MHz)
-
Seite 16: Qt/Dqt-Einrichtung (Analog)
QT/DQT-EINRICHTUNG (ANALOG) Leises Sprechen (QT) und Digitales Leises Sprechen (DQT) sind Funktionen, um unerwünschte Signale auf Ihrem Kanal zurückzuweisen. Sie hören nur dann einen Ruf, wenn Sie ein Signal empfangen, das einen entsprechenden QT-Ton oder DQT-Ton enthält. Wenn Sie einen anderen Ton oder Code empfangen, wird die Rauschsperre nicht geöffnet und Sie hören keinen Ruf. - Seite 17 Hinweis: ◆ Der Transceiver kehrt automatisch zum normalen Betrieb zurück, wenn 20 Sekunden lang kein Vorgang ausgeführt wird. QT/DQT-Tabelle QT-Frequenz QT-Frequenz Tabellennummer Tabellennummer DQT-Code DQT-Code 67,0 Hz 136,5 Hz 71,9 Hz 141,3 Hz 74,4 Hz 146,2 Hz 77,0 Hz 151,4 Hz 79,7 Hz 156,7 Hz 82,5 Hz...
-
Seite 18: Gemeinsame-Id-Einrichtung (Digital)
GEMEINSAME-ID-EINRICHTUNG (DIGITAL) Gemeinsame ID ist ein Signalisierungssystem für die digitale Kommunikation. Wenn ein Kanal mit einer ID eingerichtet ist, wird die Rauschsperre nur geöffnet, wenn ein Ruf empfangen wird, der eine übereinstimmende Gemeinsame ID enthält. Wenn auf dem gleichen Kanal, den Sie verwenden, ein Ruf empfangen wird, der eine andere Gemeinsame ID enthält, hören Sie den Ruf nicht. -
Seite 19: Kanalbestätigungsmodus
KANALBESTÄTIGUNGSMODUS So bestätigen Sie Ihre Kanaleinstellungen: Halten Sie bei ausgeschaltetem Transceiver den PTT-Schalter gedrückt, um den Transceiver einzuschalten. • Halten Sie den PTT-Schalter weiter gedrückt, bis die LED gelb aufleuchtet und der Transceiver “Confirm” ausgibt. Lassen Sie den PTT-Schalter aus. •... -
Seite 20: Tastenfunktionsprogrammiermodus
TASTENFUNKTIONSPROGRAMMIERMODUS Mit diesem Transceiver können Sie die Seite-1- und Seite-2-Tasten mit jeder der in der nachfolgenden Tabelle ausgeführten Funktionen belegen. Erläuterungen zur Verwendung jeder Funktion finden Sie unter “PROGRAMMIERBARE FUNKTIONEN” {S. 22}. Funktionsliste Tabellennummer Drücken Gedrückt halten Digital Analog Keine Keine ✓... - Seite 21 So ändern Sie die Funktionen der Seite-1- und Seite-2-Tasten: Halten Sie bei ausgeschaltetem Transceiver die Seite-1- und Seite-2-Tasten gedrückt, um den Transceiver einzuschalten. • Halten Sie die Seite-1- und Seite-2-Tasten gedrückt, bis die LED gelb leuchtet und der Transceiver “Setup” ausgibt. Lassen Sie die Taste los.
-
Seite 22: Programmierbare Funktionen
PROGRAMMIERBARE FUNKTIONEN Rufalarm Die Rufalarmtöne helfen Ihnen, dass Sie bei den anderen Gesprächspartnern der Gruppe erkannt werden, und informieren sie, dass Sie rufen. Ihr Händler kann auf Ihrem Transceiver 1 von 10 Rufalarmtönen einrichten. Wenn jeder Gesprächspartner einen anderen Ton verwendet, ist es einfach zu erkennen, wer ruft. -
Seite 23: Scan Vorübergehend Löschen
Suchlauf Drücken Sie diese Taste, um den Suchlauf der Transceiverkanäle zu starten. Zweitkanalsuchlauf: Dieser Suchlauf startet den Suchlauf nach dem Zweitkanal in der aktuellen Zone. Der Zweitkanalsuchlauf wird von Ihrem Händler eingerichtet. Prioritätssuchlauf: Der Prioritätskanal ist der Kanal, dem während des Suchlaufs die Priorität eingeräumt wird. -
Seite 24: Sprachgesteuerte Übertragung (Vox)
SPRACHGESTEUERTE ÜBERTRAGUNG (VOX) Der VOX-(VOX/Semi-VOX)-Betrieb ermöglicht Ihnen die freihändige Übertragung. VOX kann nur verwendet werden, wenn Sie einen unterstützten Kopfhörer verwenden. VOX-Typ VOX: Wenn der Sprachpegel zum Mikrofon höher als der Bezugspegel (VOX- Verstärkungspegel) ist, startet der Transceiver automatisch die Übertragung. Semi-VOX: Die Übertragung wird gestartet, wenn Sie den PTT-Schalter drücken, und wird fortgesetzt, solange Sie sprechen, auch nachdem Sie den PTT-Schalter losgelassen haben. -
Seite 25: Semi-Vox-Betrieb
Drücken Sie den PTT-Schalter, um die Einstellung zu speichern. • Der Piepton A (1 Piepton) ertönt. • Der Transceiver gibt den neuen VOX-Verstärkungspegel aus. Schalten Sie den Transceiver aus und wieder ein, um die VOX-Funktion zu aktivieren. Hinweis: ◆ Wenn ein Kopfhörer am Transceiver angeschlossen, die VOX-Funktion eingeschaltet und der VOX-Verstärkungspegel auf einen höheren, empfindlicheren Pegel konfiguriert ist, kann der Empfang lauter Signale dazu führen, dass der Transceiver die Übertragung startet. -
Seite 26: Zweite Ptt-Funktion
ZWEITE PTT-FUNKTION Neben dem Kanal, den Sie normalerweise auswählen, können Sie einen anderen Kanal (zweiten Kanal) verwenden, der als [Zweiter PTT] bezeichnet wird. • Die zweite PTT-Funktion kann von Ihrem Händler aktiviert werden. ZWEITER PTT-BETRIEB Suchlauf des zweiten Kanals Der “Scantyp” ist auf den “zweiten Kanal” eingestellt, alternativ zum Kanal, den Sie normalerweise verwenden, wird der Suchlauf des zweiten Kanals durchgeführt. -
Seite 27: Hintergrundvorgänge
HINTERGRUNDVORGÄNGE TIME-OUT-TIMER (TOT) Der Time-out-Timer verhindert, dass die Anrufer einen Kanal für längere Zeit verwenden. Wenn Sie für die Zeit, die von Ihrem Händler programmiert ist (standardmäßig 60 Sekunden), dauerhaft übertragen, wird die Übertragung beendet und ein Alarmton ausgegeben. Lassen Sie den PTT-Schalter los, um den Ton anzuhalten. -
Seite 28: Alles-Zurücksetzen-Modus
ALLES-ZURÜCKSETZEN-MODUS Gelegentlich kann es vorkommen, dass Sie die Einstellungen des Transceivers auf ihre Standardwerte zurücksetzen möchten. Mit dieser Funktion setzen Sie alle Kanäle auf ihre voreingestellten Frequenzen, die Gemeinsame ID (Digital), QT/ DQT-Einstellung (Analog) und VOX-Funktion auf ihren voreingestellten Zustand sowie alle Tasten auf ihre voreingestellten Funktionen zurück. -
Seite 29: Leitfaden Zur Fehlersuche
LEITFADEN ZUR FEHLERSUCHE Problem Lösung Der Transceiver kann nicht • Der Akku ist möglicherweise entladen. Laden Sie eingeschaltet werden. den Akku auf oder tauschen Sie den Akkupack aus. • Der Akkupack ist möglicherweise nicht richtig eingesetzt. Nehmen Sie den Akkupack heraus und setzen Sie ihn erneut ein. -
Seite 30: Spezifikationen
SPEZIFIKATIONEN Strahlungsleistung 0,5 W effektiv Audioausgangsleistung 1 W (interner Lautsprecher) / 500 mW (externe Ausgabe) ± 0,5 ppm Frequenzstabilität Betriebsspannung 7,5 ±20 % V Gleichstrom Betriebstemperaturbereich –30°C - +60°C Abmessungen (B x H x T) (die Vorsprünge mit KNB- 54 × 123 × 33,5 mm 45L sind nicht enthalten) Gewicht (mit KNB-45L) 282 g... - Seite 31 © 2019...
