WARNUNG!
Stellen Sie vor Beginn des Schneidevorgangs sicher, dass alle Verschleißteile am
Brenner richtig montiert sind und keine Schäden aufweisen.
(siehe „Brenner Verschleißteile")
CNC SCHNITTSTELLE!
GEFAHR ELEKTRIZITÄT! STROMSCHLAG KANN TÖTEN
Folgende Arbeiten dürfen nur von einem Elektroinstallateur oder geschultem Personal,
welches für derartige Arbeiten befugt ist, durchgeführt werden. Risiken durch die Hoch-
spannung. Lesen Sie die Anweisungen und technischen Daten der Anzuschließenden CNC
Steuerung sorgfältig durch, bevor Sie hier fortfahren.

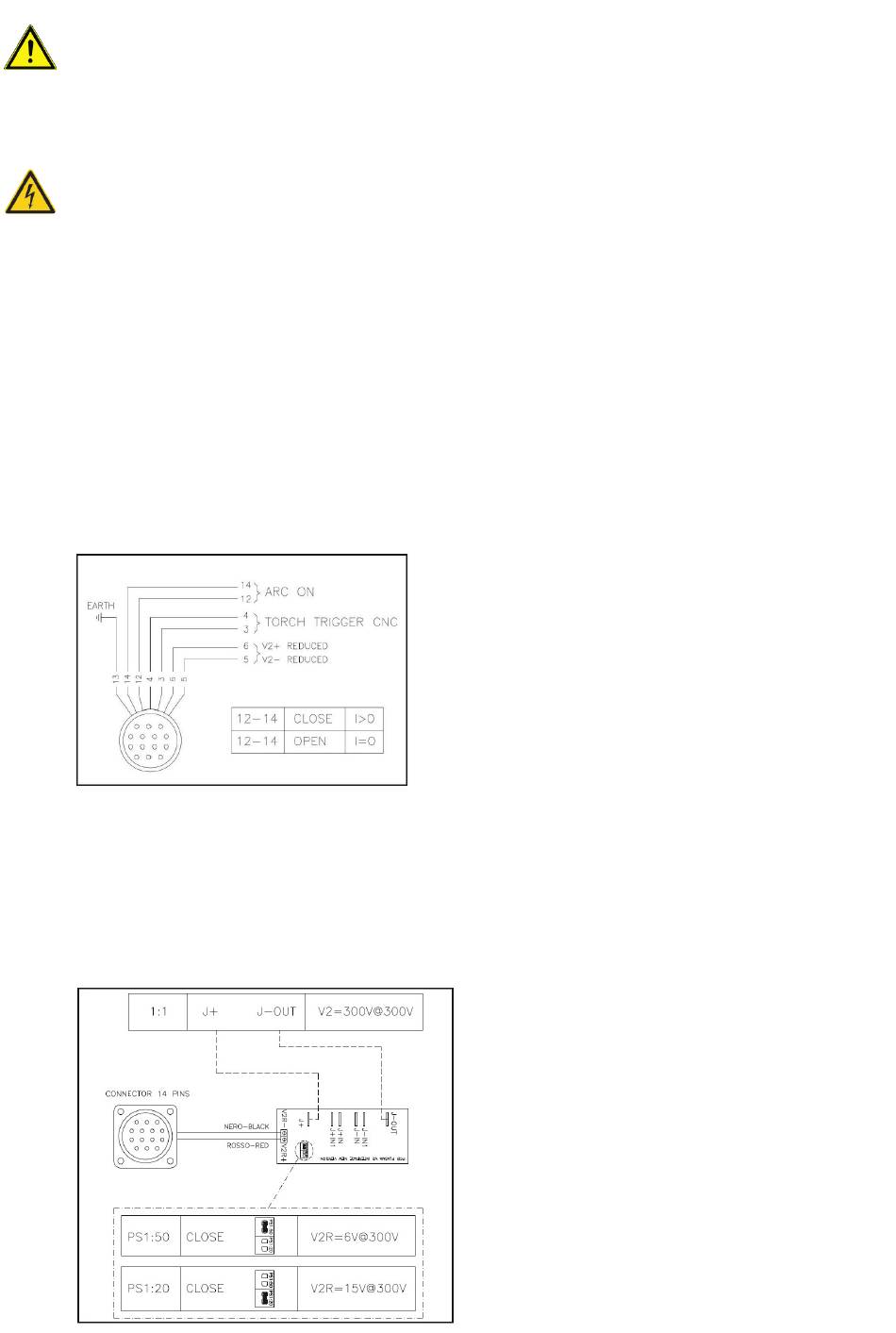

LICHTBOGENSPANNUNGSSIGNAL

Die Maschine ist bereit für den Anschluss von CNC gesteuerten Geräten.
Stellen Sie sicher, dass das Gerät ausgeschaltet und vom Stromnetz getrennt ist.
Die Maschine ist mit einem 14-poligen Anschluss ausgestattet, dieser befindet sich
auf der Rückseite der Maschine (9).
Bestücken Sie die Anschlussleitung der CNC Steuerung mit einem 14-poligen
Stecker passend zu dem hier gezeigten Diagramm.

AUSGANSSPANNUNG CNC ANSCHLUSS

Standardmäßig ist die Reduzierung der Ausgangsspannung gleich 1:50. Im Fall,
dass die angeschlossene Steuerung z. B. ein Schneidtisch ist, erfordert diese eine
Spannung von 1:20. Entfernen Sie die Zinnbrücke auf PS1:50 und verlöten die Punkte auf
PS1:20, siehe Diagramm.
