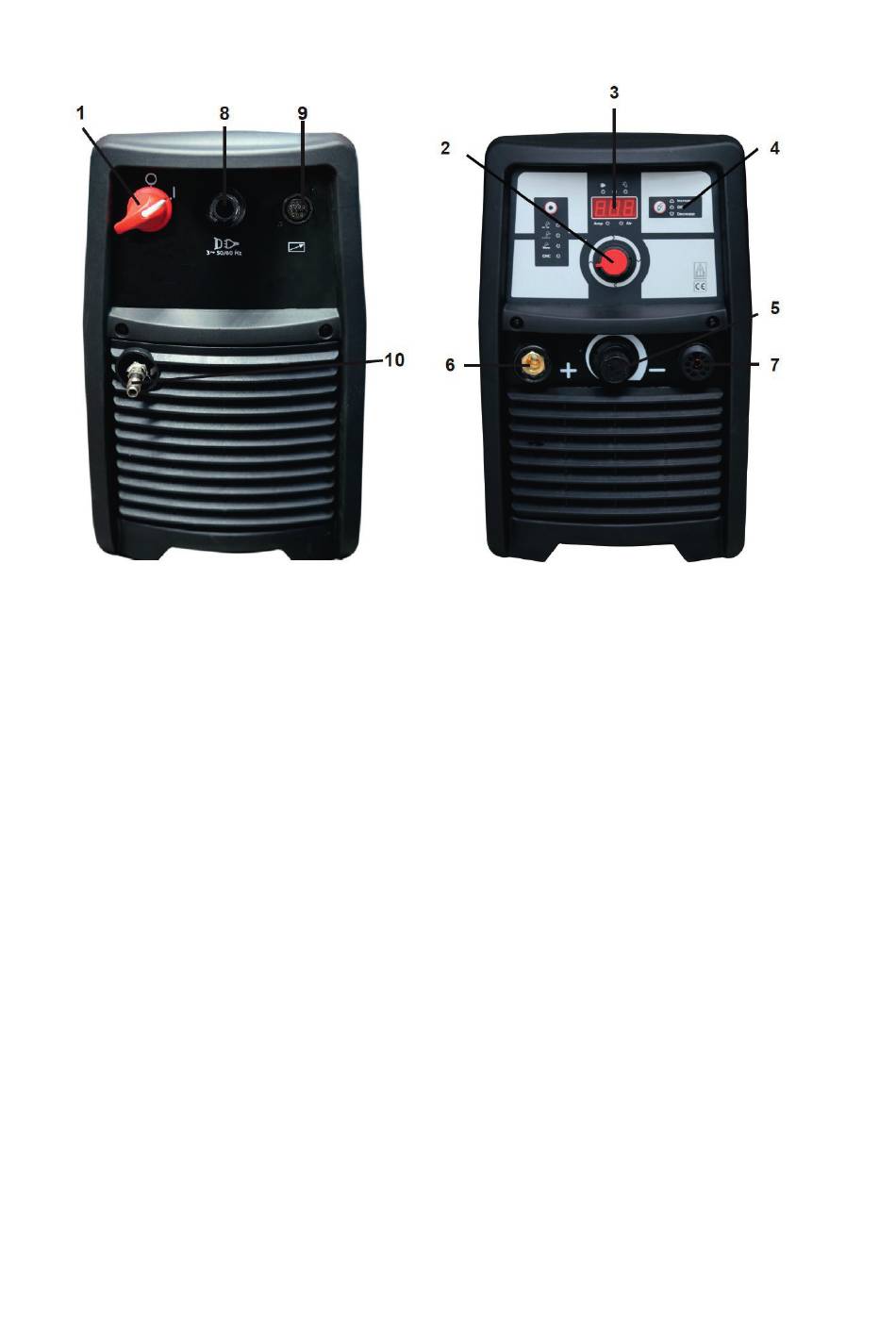

KUMANDA ELEMANLARI VE GÖSTERGE
ÖN PANEL
Potansiyometre (2)
kesme akımını ayarlar
Dijital ekran (3)
Ayarlanan kesme akımını Amper cinsinden gösterir. Buhar boşaltma (B) butonuna basıldığında,
bu ekran bar cinsinden güncel hava basıncı değerini gösterir.
Kontrol paneli (4)
Doğru ya da çok yüksek veya çok düşük hava basıncı ayarı için kontrol göstergesi
Hava basınç regülatörü (5)
giriş havasının basıncını uyarlar
Topraklama kablosu soketi (6)
Texas bağlantı soketi 50 mm² / 13 mm
Kesme torcu bağlantısı (7)
10 pinli Trafimector merkezi bağlantı
®
ARKA PANEL
AÇMA/KAPATMA şalteri (1)
(I) konumunda makine açıktır, (O) konumunda tüm fonksiyonlar kapatılır
Elektrik kablosu çıkışı (8)
CNC arayüzü (9)
14 pinli AMP bağlantısı
Basınçlı hava bağlantısı (10)
