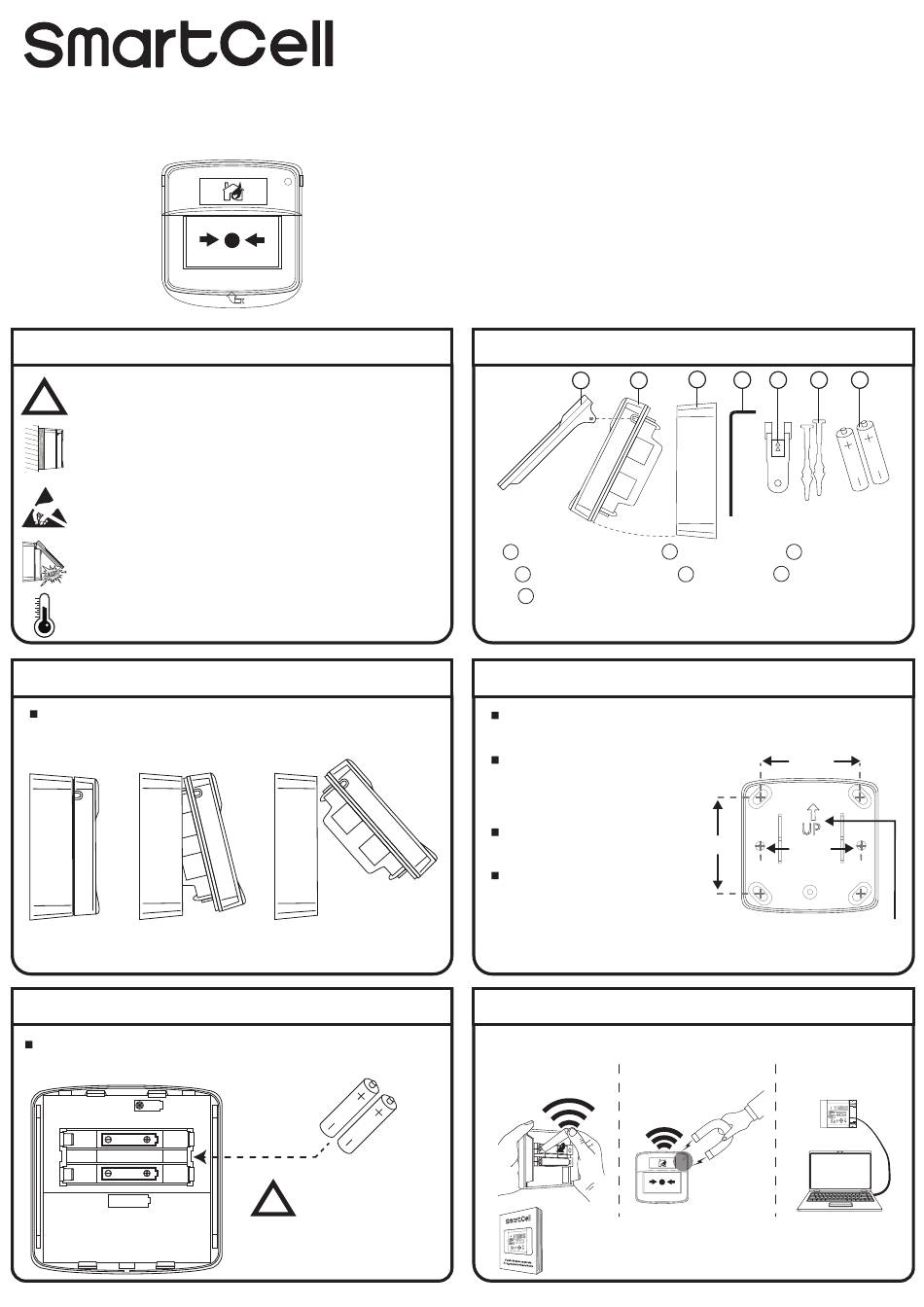

EMS SmartCell SC-51-0100-0001-99 Installationsanleitung

Handfeuermelder
Installationsanleitung
1 Vor der Installation
Die Installation muss den vor Ort geltenden Installationsvorschriften
!
entsprechen und darf ausschließlich von einer fachkundigen Person
durchgeführt werden.
Der Einsatz eines nicht metallischen Abstandhalters sollte in Betracht
gezogen werden, wenn der Melder auf einer Metalloberfläche montiert
wird.
Dieses Gerät enthält elektronische Komponenten, die durch elektrosta-
tische Entladung ("Electro Static Discharge", ESD) beschädigt werden
können. Beim Umgang mit elektronischen Baugruppen sind geeignete
Vorsichtsmaßnahmen zu treffen.
Setzen Sie den Bruchstift nach Installation und Testen des Melders ein.
Um einen ordnungsgemäßen Betrieb zu gewährleisten, müssen die
Produkte unter den angegebenen Umgebungsbedingungen verwendet
werden.
3 Montageplatte entfernen
Lösen Sie vorsichtig die Clipverbindungen der beiden Abschnitte und achten
Sie dabei auf die Scharnierverbindung oben am Melder.
5 Batterien einsetzen
Achten Sie beim Einsetzen/Austauschen von Batterien auf korrekte Polarität
und verwenden Sie ausschließlich die vorgeschriebenen Batterien.
2x ER14505M
LITHIUM 3.6V
©2020 EMS Ltd. Alle Rechte vorbehalten.
BATTERIE-POLARITÄTS-
!
KENNZEICHNUNG
BEACHTEN!
Seite 1 von 2
Teilenummer Produktbeschreibung
SC-51-0100-0001-99 Handfeuermelder
2 Komponenten
1 2
Transparente Abdeckung
1
Innensechskantschlüssel
4
7 Batterien (in einigen Regionen nicht im Lieferumfang enthalten*)
*Falls keine Batterien mitgeliefert wurden, verwenden Sie ausschließlich die
vorgeschriebenen Batterien.
4 Montageplatte befestigen
Bei der Befestigung an der Wand müssen alle vier Befestigungspositionen
genutzt werden, um eine dauerhafte Fixierung zu gewährleisten.
Zwei alternative Befestigungs-
positionen sind für die Montage
an vorhandenen elektrischen
Montagegehäusen verfügbar.
Beachten Sie die dargestellte
Ausrichtungsmarkierung.
Verwenden Sie geeignete
Verbindungs- und Befesti-
gungselemente.
6 Konfiguration
Der Melder muss jetzt zur Steuerzentrale hinzugefügt bzw. entsprechend
programmiert werden.
Methode 1
Melder einschalten Magnet verwenden
Ausführliche Informationen zur Programmierung finden Sie im
Programmierhandbuch (TSD155).
3 6
4 5
Handfeuermelder 3 Montageplatte
2
Reset-Taste 6 Bruchstifte
5
60 mm
60 mm
60 mm
(Alternative
Befestigungspositionen)
AUSRICHTUNG
Methode 2 Methode 3
Per Computer
Konfigurationstool
TSD087-0001-04 (Ausgabe 1) 17/01/2020 AJM
7
BEACHTEN!
