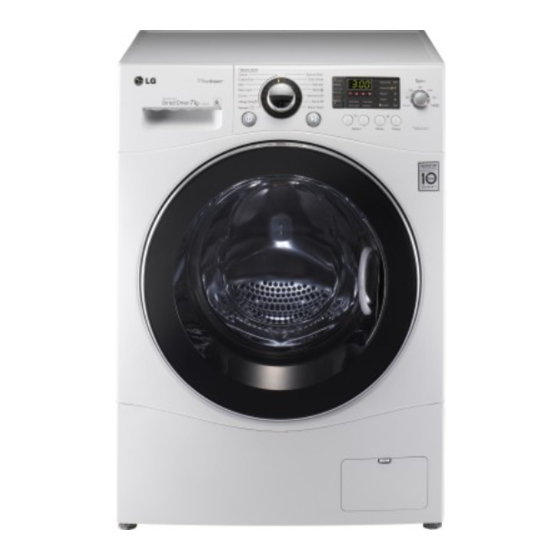

BEDIENUNGSANLEITUNG Waschmaschine Bitte lesen Sie dieses Handbuch vor dem Gebrauch Ihrer Waschmaschine aufmerksam durch und bewahren Sie es zum späteren Nachschlagen auf. F1480QDS(1~9) F1280QDS(1~9) F1080QDS(1~9) P/No. MFL63288731...
Inhalt..........2 Danke für den Kauf einer vollautomatischen LG Waschmaschine. Produktmerkmale .....3 Lesen Sie bitte dieses Warnhinweise ......4 Benutzerhandbuch sorgfältig durch, es enthält Anweisungen zur sicheren Technische Daten ....5 Installation, Gebrauch und Wartung. Aufstellanweisung Bewahren Sie es so auf, dass Sie es in Verpackung entfernen......6...
roduktmerkmale Knitterschutz Durch die wechselnde Rotation der Trommel werden Falten in der Wäsche vermindert. Eingebaute Heizung Die eingebaute Heizung erhitzt das Wasser automatisch für den jeweiligen Zyklus auf die optimale Temperatur auf. Günstigeres Waschen dank intelligentem Waschsystem Unser intelligentes Waschsystem erfasst die Zuladung sowie die Wassertemperatur und entscheidet über die optimale Wassermenge und Waschzeit, um Energie- und Wasserverbrauch auf ein Minimum zu reduzieren.
arnhinweise Unbedingt die Bedienungsanleitung vor Inbetriebnahme • Ziehen Sie das Spannungsversorgungskabel nicht durch des Gerätes vollständig lesen. Ziehen am Kabel heraus, da sonst das Kabel beschädigt werden kann. Die Anweisungen sorgfältig befolgen. • Keine mit Mineralölprodukten ( z. b. Nylonbeschichtung, Die Bedienungsanleitung zum späteren Gebrauch Kunststoffgürtel etc.
echnische Daten Transportsicherungsschrauben Netzstecker • Falls das Netzkabel beschädigt ist, muss Waschmittelschublade es durch den (Für Waschmittel Kundendienst bzw. und Weichspüler) Fachmann ersetzt werden, um Gefahren zu vermeiden. Ablaufschlauch Bedienblende Trommel Pumpenfilter Tür Ablaufstopfen Unterer Deckel Nivellierfuß ■ Bezeichnung : Frontlader-Waschmaschine ■...
ufstellanweisung ■ Verpackung entfernen 1. Entfernen Sie den Verpackungskarton und das Styropormaterial. 2. Heben Sie die Waschmaschine an und entfernen Sie die Bodenverpackung. Washer Waschmaschine 3. Entfernen Sie das Klebeband, mit der Netzkabel und Ablaufschlauch gehalten werden. Base Packing Verpackungsboden 4.
ufstellanweisung Platzbedarf für Aufstellung Standort • Ebener Untergrund: Ablaufschlauch Zulässige Schräge unter der Waschmaschine Waschmaschine: max. 1˚ • Steckdose: Innerhalb von 1,5 m seitlich der Waschmaschine. Keinesfalls andere Geräte gleichzeitig an die Waschbecken Steckdose anschließen. ca. 2 cm • Abstände: Die vorgeschriebenen Abstände zu Wänden, Türen und Boden einhalten.
ufstellanweisung Elektrischer Anschluss • Keinesfalls eine Verlängerungsschnur oder eine Doppelsteckdose verwenden. • Falls das Netzkabel beschädigt ist, muss es durch den Kundendienst bzw. Fachmann ersetzt werden, um Gefahren zu vermeiden. • Nach dem Betrieb der Maschine den Netzstecker ziehen und den Wasserhahn schließen. •...
ufstellanweisung ■ Anschluss des Wasserzulaufschlauchs • Diese Maschine ist auf einen Wasserdruck von 100 bis 1000 kPa (1,0 ~ 10 kgf/cm ausgelegt. • Beim Anschluss des Zulaufschlauchs am Ventil aufpassen, dass die Überwurfmutter korrekt auf das Gewinde des Ventils aufgeschraubt wird. •...
Seite 10
ufstellanweisung Typ 3: Installation des Wasseranschluss-Schlauches mit Schnappverschluss ohne Gewinde. 1. Lösen Sie den Feststellring und die vier Halteschrauben des Adapters. 2. Entfernen Sie das Führungsstück, wenn der Anschluss zu gross für den Adapter ist. 3. Drücken Sie den Adapter in das Ende des Wasseranschlusses, so dass die Gummidichtung den Anschluss fest versiegelt.
ufstellanweisung Anschluss des Ablaufschlauchs • Den Ablaufschlauch nicht mehr als 100cm über dem Boden platzieren. Das Wasser könnte nur langsam oder gar nicht mehrt abgepumt werden. • Durch Fixieren des Ablaufschlauchs verhindern Sie Verspritzen von Wasser. • Falls der Ablaufschlauch zu lang ist, den Schlauch nicht in die Maschine hineinschieben.
ufstellanweisung ■ Ausrichtung 1. Das korrekte Nivellieren oder Ausrichten der Waschmaschine verhindert übermäßiges Geräusch und starke Vibration. Das Gerät auf festem, flachem Untergrund stellen - am besten in eine Ecke. Bei Auslegeware oder Holzböden kann es zu extremen Vibrationen und Fehlern bei der Unwuchtkontrolle kommen.
• Wenn möglich, stellen Sie die Waschmaschine in einer Raumecke auf. • Befestigen sie Gummikappen zur Vermeidung unerwünschter Vibrationen. • Sie können die Gummikappen mit dieser Teilenummer (p/no 4620ER4002B) als Ersatzteil beim LG-Kundendienst bestellen. • Ordentliches Aufstellen garantiert Langlebigkeit Ihrer Waschmaschine. • Die Waschmaschine muss waagerecht stehen.
edienung Bedienung der Waschmaschine 1. Sortieren der Wäsche (siehe auch S.15) 2. Tür öffnen und Wäsche einfüllen 3. Die An/Aus-Taste drücken. 4. Wählen des Programms (siehe auch S.16-18) Wählen der Zusatzoptionen (siehe auch S.20-23) ■ Zusatzprogramme ■ Temperatur ■ Schleuderdrehzahl ■...
edienung ■ Vor dem ersten Waschen 1. Wäscheetiketten mit Pflegeanweisungen Achten Sie auf die Etiketten mit Pflegeanweisungen an Ihren Wäschestücken. Diese Etiketten zeigen die Gewebeart und geben Waschanweisungen. 2. Sortieren Sortieren Sie Kleidungsstücke nach Waschprogramm und Wäscheart. Für die verschiedenen Gewebe werden unterschiedliche Wassertemperaturen und Schleuderdrehzahlen benötigt.
edienung Tabelle der Waschprogramme Empfohlene Waschprogramme abhängig von Wäschematerial. Energie- und Wasserverbrauch können, in Abhängigkeit von den individuellen Gewohnheiten, variieren. Description Gewebeart Waschtemp. Höchstladung Programm Sorgt für bessere Waschleistung durch Koch- 40°C Farbechte Bekleidung (Hemden, die Kombination von unterschiedlichen (Kalt, 95°C) /Buntwäsche Nachtwäsche, Pyjamas…) und Trommelbewegungen...
edienung • Wassertemperatur : Die Wassertemperatur für den Waschgang wählen.Stets die Anweisungen auf dem Pflegeetikett im Wäschestück beachten. • Kleidungsstücke. Programmwahl Öko 60°C + Intensiv + maximale Schleuderdrehzahl für Prüfungen nach EN60456 und IEC60456. • Anmerkungen : Neutrales Waschmittel wird empfohlen. Das Wollprogramm arbeitet sanft und schleudert mit geringer Geschwindigkeit um die Kleidungsstücke zu schonen.
edienung ■ Bedienungsfeld Zusatz-Programme LED-Anzeige Schleudern Programmwahlschalter An/Aus Start/Pause Kindersicherung Zusatzfunktion Tonsignal Spülen und Reinigung drücken An/Aus Temperatur der Trommel drücken An/Aus Zusatzprogramme • Die Taste An/Aus zum Ein- und • Über diese Tasten können die Ausschalten drücken. gewünschten Zusatz-Waschprogramme •...
edienung ■ Programmwahlschalter Startzeitvorwahl Favoriten-Programm Das Favoriten-Programm ermöglicht Die Verzögerung der Waschmaschine kann Ihnen das Speichern von so eingestellt werden, dass der Benutzereinstellungen: Waschgang automatisch nach einer festgelegten Zeit gestartet wird. 1. Die An/Aus-Taste drücken. 2. Drücken Sie die Taste Favoriten- Diese Verzögerung gibt die Dauer Programm bis zum Ende und nicht bis zum...
edienung ■ ■ Zusatzfunktion Andere Funktionen Zusatzfunktion Spülen+Schleudern • Intensiv Spülen : Für beste Resultate Das ist hilfreich um Verschmutzungen oder für gründlicheres Ausspülen, können vorzubeugen. Sie das Intensivspülen wählen. 1. Die An/Aus-Taste drücken. 2. Wählen Sie einen Waschgang. • Spülen + Schleudern : Dieses 3.
edienung ■ Kindersicherung Wählen Sie diese Funktion um die Tasten zu sperren. "Child Lock" Kindersicherung kann nur während eines Waschgangs aktiviert werden. Tastensperre aktivieren 1. Drücken Sie die Zusatzfunktion für 3 Sekunden. 2. Daraufhin ertönt ein Signal und das Symbol “...
edienung ■ Reinigung der Trommel Die TROMMELREINIGUNG ist ein spezieller Waschgang zur Säuberung des Innenraums der Waschmaschine. Bei diesem Waschgang werden ein höheres Wasserniveau und eine höhere Schleuderdrehzahl benutzt. Führen Sie diesen Waschgang regelmäßig durch. 1. Trommel vollständig leeren und Türe schliessen.
ugabe von Waschmittel ■ Einfüllen von Waschmittel und Weichspüler Waschmittelschublade • Nur Hauptwaschgang ➔ • Vorwaschgang + Hauptwaschgang ➔ Warnung Lagern Sie alle Waschmittel ausserhalb der Reichweite von Kleinkindern, da Vergiftungsgefahr besteht. Zugabe von Weichspüler • Keinesfalls über die Höchststandlinie füllen. Durch Überfüllen kann zu früh Weichspüler zugeführt werden, wodurch Flecken entstehen könnten.
ugabe von Waschmittel Waschmittelmenge • Waschmittel entsprechend den Herstelleranweisungen verwenden. • Wenn zu viel Waschmittel eingefüllt wird, kann es zu Schaumbildung und Überlastung des Motors kommen, wodurch die Waschleistung beeinträchtigt wird (bewirkt Störung). • Waschpulver nur für Frontlader Waschmaschinen verwenden Wenn zuviel Schaum entsteht, bitte Waschmittel reduzieren.
flege und Wartung • Wäsche aus der Maschine entfernen, sobald das Programm beendet ist. Anderenfalls kann die Wäsche verknittern, sich verfärben oder Geruch könnte entstehen. • Vor dem Reinigen der Trommel das Netzkabel ziehen, um Gefahr von elektrischen Schlägen auszuschließen. Wasserzulaufsfilter •...
flege und Wartung Absaugpumpenfilter • Der Absaugpumpenfilter fängt Fäden, Fusseln und kleine Fremdkörper in der Wäsche auf. Er sollte regelmäßig kontrolliert werden, um einen einwandfreien Betrieb der Maschine zu gewährleisten. Vorsichtsmaßnahmen Zuerst die Maschine über den Ablaufschlauch entleeren. Dann den Deckel öffnen und Fremdkörper entfernen.
flege und Wartung Waschmittelschublade • Mit der Zeit lagern sich Waschmittel- und Weichspülerrückstände in der Waschmittelschublade ab. • Daher die Waschmittelschublade von Zeit zu Zeit mit fließendem Wasser spülen. • Falls erforderlich, kann die Schublade ganz entfernt werden. Dazu die Zunge herunterdrücken und die Schublade herausziehen.
flege und Wartung Waschtrommel • Bei richtiger Waschmitteldosierung ist ein Entkalken im allgemeinen nicht erforderlich. Falls Sie doch entkalken möchten, verwenden Sie hierzu ausschließlich Markenentkalkungsmittel mit Korrosionsschutz für Waschmaschinen. Dosieren Sie nach Herstellerangaben. • Die Waschtrommel Ihres Gerätes besteht aus rostfreiem Edelstahl und ist damit weitgehend korrosionsfest.
ehlersuche • Diese Waschmaschine verfügt über eine automatische Selbstdiagnose und Sicherheitsfunktion, die Störungen im Frühstadium erkennen und entsprechend reagieren. Falls die Maschine nicht korrekt oder überhaupt nicht funktioniert, die nachfolgenden Punkte vor Verständigen des Kundendiensts prüfen. Störungsbehebung Symptom Mögliche Ursache Abhilfe Klapper- und •...
ehlersuche Symptom Mögliche Ursache Abhilfe Waschmaschine • Netzkabel nicht angeschlossen Sicherstellen, dass der Stecker in die startet nicht. oder Netzstecker locker. Steckdose passt. • Sicherung durchgebrannt, Den Überlastschalter zurücksetzen Überlastschalter hat oder die Sicherung austauschen. angesprochen oder Keinesfalls eine Sicherung mit Stromausfall.
ehlersuche Fehlermeldung Symptom Mögliche Ursache Abhilfe • Wasserdruck unzureichend. Anderen Hahn im Haus ausprobieren. <Fig 1> • Wasserhahn nicht vollständig Den Hahn ganz öffnen. geöffnet. • Wasserzulaufschlauch geknickt. Den Schlauch gerade verlegen. • Wasserzulauffilter verstopft. Wasserzulauffilter kontrollieren. • Bei einer Wasserundichtigkeit im In diesem Fall den Zulaufschlauch oder am Zulaufschlauch leuchtet wechseln.
arantiebedingungen Entsorgung von Altgeräten 1. Wenn dieses Symbol eines durchgestrichenen Abfalleimers auf einem Produkt angebracht ist, unterliegt dieses Produkt der europäischen Richtlinie 2002/96/EC. 2. Alle Elektro- und Elektronik-Altgeräte müssen getrennt vom Hausmüll über dafür staatlich vorgesehenen Stellen entsorgt werden. 3. Mit der ordnungsgemäßen Entsorgung des alten Geräts vermeiden Sie Umweltschäden und eine Gefährdung der persönlichen Gesundheit.
