2. ANSCHLUSS
1
Trennen Sie das Massekabel vom Minuspol (-) der Autobatterie.
2
Anschluss

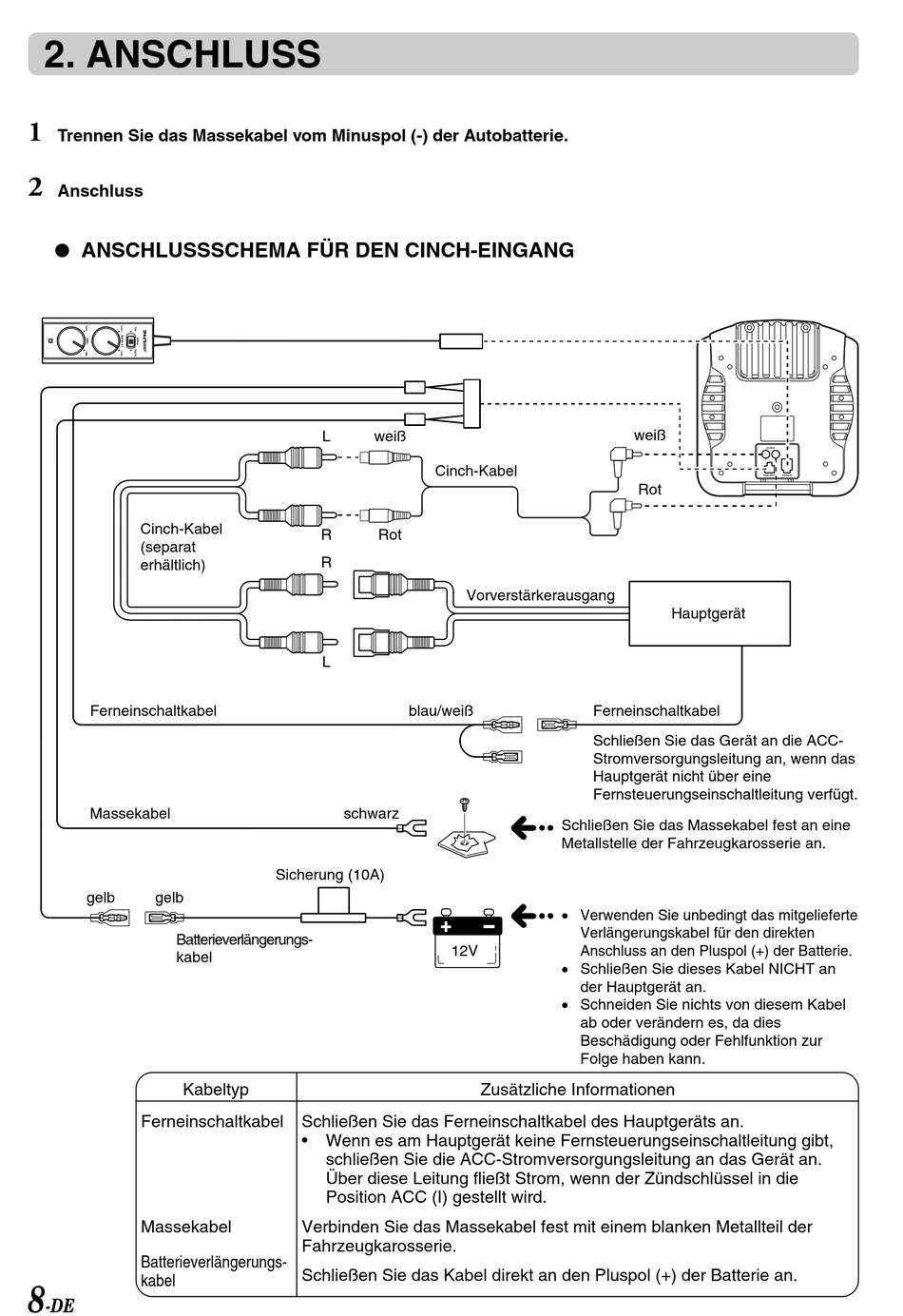

a ANSCHLUSSSCHEMA FÜR DEN CINCH-EINGANG
Cinch-Kabel
(separat
erhältlich)
Ferneinschaltkabel
Massekabel
gelb gelb
Batterieverlängerungs-
kabel
Kabeltyp
Ferneinschaltkabel
Massekabel
Batterieverlängerungs-
kabel
8
-DE
L weiß
Cinch-Kabel
R Rot
R
L
blau/weiß
schwarz
Sicherung (10A)
Schließen Sie das Ferneinschaltkabel des Hauptgeräts an.
• Wenn es am Hauptgerät keine Fernsteuerungseinschaltleitung gibt,
schließen Sie die ACC-Stromversorgungsleitung an das Gerät an.
Über diese Leitung fließt Strom, wenn der Zündschlüssel in die
Position ACC (I) gestellt wird.
Verbinden Sie das Massekabel fest mit einem blanken Metallteil der
Fahrzeugkarosserie.
Schließen Sie das Kabel direkt an den Pluspol (+) der Batterie an.
Vorverstärkerausgang
Ferneinschaltkabel
Schließen Sie das Gerät an die ACC-
Stromversorgungsleitung an, wenn das
Hauptgerät nicht über eine
Fernsteuerungseinschaltleitung verfügt.
Schließen Sie das Massekabel fest an eine
Metallstelle der Fahrzeugkarosserie an.
• Verwenden Sie unbedingt das mitgelieferte
Verlängerungskabel für den direkten
12V Anschluss an den Pluspol (+) der Batterie.
• Schließen Sie dieses Kabel NICHT an
der Hauptgerät an.
• Schneiden Sie nichts von diesem Kabel
ab oder verändern es, da dies
Beschädigung oder Fehlfunktion zur
Folge haben kann.
Zusätzliche Informationen
weiß
Rot
Hauptgerät
