Verwandte Anleitungen für ASUSTOR AS3102T
Inhaltszusammenfassung für ASUSTOR AS3102T
- Seite 1 Schnell-Installationsanleitung Eingesetzte Modelle: AS3102T/AS3102T v2/AS3104T /AS3202T/AS3204T/AS3204T v2 Ver.2.3.0903 (2015-3-2) Ver.3.2.0117(2019-01-17)
-
Seite 2: Inhaltsverzeichnis
Inhalt Hinweise ..........................3 Sicherheitshinweise ........................ 4 1. Lieferumfang ........................5 2. Optionales Zubehör ......................7 3. Hardware-Installationsanleitung ..................8 Benötigte Werkzeuge für die Festplatteninstallation ............8 Festplatteninstallation ......................8 Befestigung des Stromkabels .................... 12 Anschluss und Betrieb des NAS ..................14 4. -
Seite 3: Hinweise
Hinweise Aussagen zur FCC-Erklärung Dieses Gerät entspricht Teil 15 der FCC-Vorschriften. Im Betrieb müssen die folgenden beiden Bedingungen er füllt werden: Dieses Gerät darf keine schädliche Störstrahlung abgeben, und Dieses Gerät muss für empfangene Störstrahlung unempfindlich sein, auch für Störstrahlung, die unerwünschte Funktionen hervorrufen an. -
Seite 4: Sicherheitshinweise
Sicherheitshinweise Die Einhaltung der folgenden Vorsichtsmaß nahmen verlängert die Lebensdauer des NAS. Befolgen Sie deshalb bitte alle Vorkehrungen und Anleitungen. Elektrische Sicherheit Ziehen Sie den Stecker aus der Steckdose, bevor Sie dieses Gerät reinigen. Verwenden Sie nur das im Lieferumfang enthaltene Netzteil, Ein anderes Netzteil könnte Ihr Gerät beschädigen. -
Seite 5: Lieferumfang

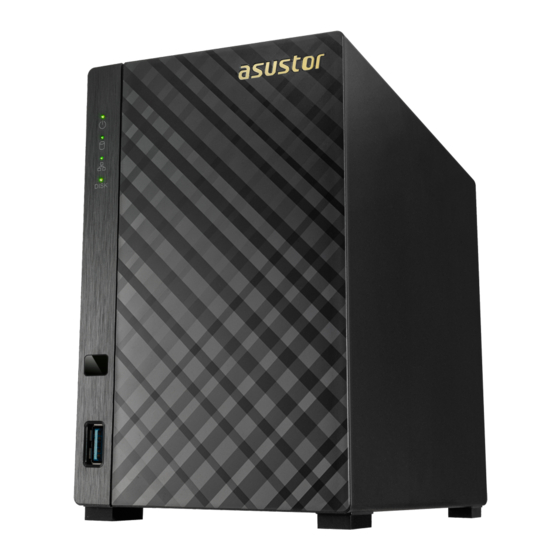

1. Lieferumfang Eingesetzte Modelle: AS3102T, AS3102T v2, AS3202T, AS3104T, AS3204T, AS3204T v2 NAS Gerät AS3102T/AS3102T v2/AS3202T AS3104T/AS3204T/AS3204T v2 Netzkabel Adapter AS3102T/ AS3104T/ AS3102T v2 AS3204T v2 AS3202T AS3204T RJ45-Netzwerkkabel Stromkabelhalterung... - Seite 6 Schrauben fü r 3,5-Zoll- Festplatte Schnellinstallationsanleitung...
-
Seite 7: Optionales Zubehör
2. Optionales Zubehör Die nachstehenden Artikel können von lokalen Händlern und in ASUSTORs Zubehör-Shop (http://shop.asustor.com) erworben werden. -
Seite 8: Hardware-Installationsanleitung
Festplatteninstallation 1. Entfernen Sie die Schrauben auf der Rückseite des NAS, wie auf den folgenden Bildern gezeigt. AS3102T/AS3102T v2/AS3202T AS3104T/AS3204T/AS3204T v2 2. Legen Sie das Gerät auf einer ebenen Oberfläche auf die Seite. Beachten Sie die Richtungsmarkierungen zum Ö... - Seite 9 AS3104T/AS3204T/AS3204T v2 3. Installation von 3,5 Zoll Festplatten: Schieben Sie die Festplatten ganz in den Festplatteneinschübe bis diese fest sitzen und mit dem SATA Steckplatz verbunden sind. Für 3,5“-Laufwerke mit 3 Schraubenlö chern auf jeder Seite. AS3102T/AS3102T v2/AS3202T...
- Seite 10 AS3104T/AS3204T/AS3204T v2 Hinweis: Bitte setzen Sie die Festplatte in den in der Grafik dargestellten HDD-1-Steckplatz ein, damit sie initialisiert wird. Für 3,5“-Laufwerke mit 2 Schraubenlö chern auf jeder Seite AS3102T/AS3102T v2/AS3202T AS3104T/AS3204T/AS3204T v2...
- Seite 11 4. Sichern Sie jede einzelne Festplatte mit den beiliegenden Schrauben, wie unten abgebildet. Für 3,5“-Laufwerke mit 3 Schraubenlö chern auf jeder Seite AS3102T/AS3102T v2/AS3202T Bitte beachten Sie: Wenn Sie RAID verwenden möchten, werden Festplatten mit der gleichen Kapazität empfohlen, um den Speicherplatz der Festplatten voll ausnutzen zu können.
-
Seite 12: Befestigung Des Stromkabels
Speicherplatz der Festplatten voll ausnutzen zu können. 5. Setzen Sie die Abdeckung wieder auf und stellen Sie die Schrauben, die vorher entfernt wurden, wieder fest. AS3102T/AS3102T v2/AS3202T AS3104T/AS3204T/AS3204T v2 Befestigung des Stromkabels Hinweis: Falls Sie besorgt sind, dass sich das Stromkabel lö st, wenn das NAS bewegt wird, können Sie die mitgelieferte Kabelhalterung benutzen, um das Stromkabel sicher zu befestigen. - Seite 13 2. Bringen Sie die Halterung so am Stromkabel an, wie in der Grafik unten beschrieben. 3. Entfernen Sie die Lüfterschraube, indem Sie sie gegen den Uhrzeigersinn herausdrehen. AS3102T/AS3102T v2/AS3202T AS3104T/AS3204T/AS3204T v2 4. Positionieren Sie die Halterung über dem Loch für die entfernte Lüfterschraube. Befestigen Sie die Halterung, indem Sie die Lüfterschraube ersetzen...
-
Seite 14: Anschluss Und Betrieb Des Nas
AS3104T/AS3204T/AS3204T v2 Anschluss und Betrieb des NAS Schließ en Sie den NAS an die Stromversorgung an. Verbinden Sie den NAS über ein Netzwerkkabel mit Ihrem Router, Switch oder Hub. Betätigen Sie den An-/Aus-Schalter und halten Sie ihn für 1 - 2 Sekunden gedrückt, bis die gelbe LED erleuchtet. - Seite 15 AS3102T/AS3102T v2/AS3202T AS3104T/AS3204T/AS3204T v2...
-
Seite 16: Softwareinstallationsanleitung
4. Softwareinstallationsanleitung Sie können unter vier unterschiedlichen Installationsverfahren auswählen: Bitte wählen Sie die für Sie am besten geeignete Methode. Können Sie die aktuellste Software aus dem Download-Bereich der ASUSTOR- Website (http://www.asustor.com/service/downloads) herunterladen. Download Center-Installation Unter Windows Nachdem ASUSTOR Control Center installiert wurde, sucht die Software automatisch nach ASUSTOR NAS-Geräten im Netzwerk. -
Seite 17: Unter Macos
Unter MacOS Nachdem ASUSTOR Control Center installiert wurde, sucht die Software automatisch nach ASUSTOR NAS-Geräten im Netzwerk. Wählen Sie Ihren NAS aus der Liste, lassen Sie sich vom Installationsassistenten durch die Konfiguration führen. -
Seite 18: Web-Installation
Web-Installation Sofern Sie die aktuelle IP-Adresse Ihres NAS bereits kennen, können Sie einen Webbrowser öffnen und zum Starten der Initialisierung die NAS-IP-Adresse eingeben (beispielsweise http://192.168.1.168:8000). Bitte lassen Sie sich vom Installationsassistenten durch die gesamte Konfiguration führen. Installation mit einem Mobilgerät Suchen Sie nach „Ai-Master”... - Seite 19 AiMaster for Android AiMaster for iOS Stellen Sie sicher, dass sich Ihr Mobilgerät im gleichen lokalen Netzwerk wie das NAS befindet. Ö ffnen Sie nun AiMaster und wählen Sie das [ + ] Symbol in der Symbolleiste am oberen Bildschirmrand. Wählen Sie [Automatische Suche].
- Seite 20 Wählen Sie Ihr NAS-Gerät von der Liste aus. Wählen Sie [Initialisierung ausführen] um die Installation zu beginnen. Folgen Sie den Anweisunge, um die Konfiguration abzuschließ en.
-
Seite 21: Installation Über Eine Direktverbindung
Installation über eine Direktverbindung Hinweise zur Installation finden Sie im Abschnitt Problemlösung. Den NAS herunterfahren 1. Wählen Sie Funktions-Auswahl des Power-Buttons wie in der untenstehenden Grafik beschrieben aus und bestätigen Sie diese. Sie können auswählen, ob das NAS heruntergefahren oder in den Ruhezustand versetzt wird, wenn der Power-Button 1,5 Sekunden lang gedrückt wird. - Seite 22 Halten Sie den Power Button 1,5 Sekunden lang gedrückt. Aus dem Systemlautsprecher sollte ein Piepton hörbar sein. Lassen Sie den Power Button los. Abhängig von der vorgenommenen Einstellung wird das NAS jetzt heruntergefahren oder in den Ruhezustand versetzt.
-
Seite 23: Anhang
5. Anhang LED-Anzeigen AS3102T/AS3102T v2/AS3104T/AS3202T/AS3204T/AS3204T v2 1. LED-Betriebsanzeige 2. Indicator Systemstatus-LED 3. Netzwerk-LED 4. Festplatte-LED LED-Anzeige Farbe Beschreibung Status Gelb Leuchtet Einschalten Stromversorgung Orange Blinkt alle 10 Sekunden LED-Nachtmodus Blinkt Einschalten Gelb Systemstatus Leuchtet System bereit 1. Unregelmäßigkeit im System oder bei einer Festplatte. -
Seite 24: Rückseite
Rückseite AS31XXT/AS32XXT 1. Netzschalter 2. Rü ckstelltaste 3. USB 3.0-Port 4. HDMI-Port 5. RJ45-Port 6. Gleichspannungseingang 7. K-lock 8. Systemlü fter AS31XXT v2/AS32XXT v2 Typenschild Q: Warum wird mein ASUSTOR NAS nicht vom ASUSTOR Control Center erkannt? - Seite 25 2. Bitte versuchen Sie zuerst, sämtliche Firewalls abzuschalten, die eventuell gerade auf Ihrem Computer aktiv sind. Anschließ end versuchen Sie, Ihren NAS erneut vom ASUSTOR Control Center erkennen zu lassen. 3. Falls Ihr NAS nach wie vor nicht erkannt werden sollte, schließ en Sie den NAS bitte über das mitgelieferte RJ45-Netzwerkkabel an den Computer an und ändern die IP-Einstellungen des Computers.
- Seite 26 Klicken Sie mit der rechten Maustaste auf [LAN-Verbindung], wählen Sie dann [Eigenschaften]. Im [Netzwerk]-Register wählen Sie [Internetprotokoll Version 4 (TCP/IPv4)], anschließ end klicken Sie auf [Eigenschaften].
- Seite 27 Im [Allgemein]-Register wählen Sie die Optionsschaltfläche [Folgende IP-Adresse verwenden:]. Stellen Sie die [IP-Adresse] auf 169.254.1.1, die [Subnetzmaske] auf 255.255.0.0 ein, klicken Sie dann auf [OK]. Ö ffnen Sie ASUSTOR Control Center, lassen Sie die Software nach Ihrem NAS suchen.
- Seite 28 4. Falls sich das Problem nicht mit den obigen Vorschlägen lösen lassen sollte, wenden Sie sich bitte an Ihren ASUSTOR-Händler vor Ort oder an den ASUSTOR-Kundendienst. Zudem möchten wie Sie gerne ermutigen, einen Blick auf die ASUSTOR-Hilfethemen zu werfen.
