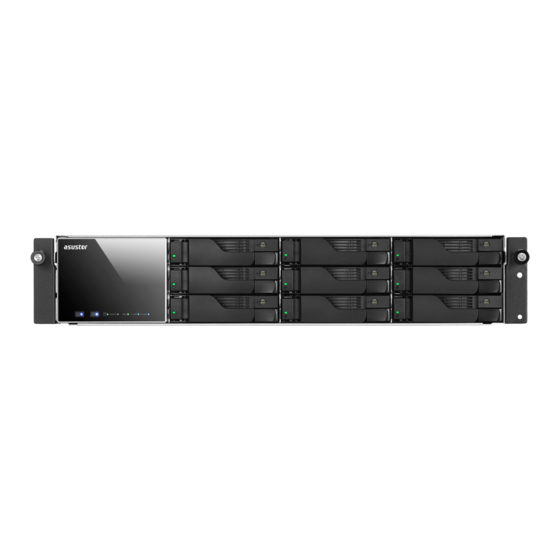

- Seite 1 Schnell- Installationsanleitung zum Netzwerk-Speichergerät Version 2.3.1111...
-
Seite 2: Inhaltsverzeichnis
ASUSTOR NAS –Schnell-Installationsanleitung Inhalt Hinweise........................4 Sicherheitshinweise ......................5 Lieferumfang ......................6 Optionales Zubehör ....................7 Hardware-Installationsanleitung ................8 3.1. Festplatteninstallation..................8 3.2. NAS anschließen und einschalten ..............11 3.3. Upgrade des Systemspeichers ................. 12 3.3.1. Hinweise und Warnungen ................12 3.3.2. - Seite 3 ASUSTOR NAS –Schnell-Installationsanleitung 5.4. Problemlösung ....................25 Seite 3 von 27...
-
Seite 4: Hinweise
ASUSTOR NAS –Schnell-Installationsanleitung Hinweise Aussagen zur FCC-Erklärung Dieses Gerät entspricht Teil 15 der FCC-Vorschriften. Im Betrieb müssen die folgenden beiden Bedingungen er füllt werden: • Dieses Gerät darf keine schädliche Störstrahlung abgeben, und • Dieses Gerät muss für empfangene Störstrahlung unempfindlich sein, auch für Störstrahlung, die unerwünschte Funktionen hervorrufen an. -
Seite 5: Sicherheitshinweise
ASUSTOR NAS –Schnell-Installationsanleitung Sicherheitshinweise Die Einhaltung der folgenden Vorsichtsmaßnahmen verlängert die Lebensdauer des NAS. Befolgen Sie deshalb bitte alle Vorkehrungen und Anleitungen. Elektrische Sicherheit • Ziehen Sie den Stecker aus der Steckdose, bevor Sie dieses Gerät reinigen. • Verwenden Sie nur das im Lieferumfang enthaltene Netzteil, Ein anderes Netzteil könnte Ihr Gerät beschädigen. -
Seite 6: Lieferumfang
ASUSTOR NAS –Schnell-Installationsanleitung Eingesetzte Modelle: AS7009RD, AS7009RDX, AS7012RD, AS7012RDX Inhalt AS7009RD/RDX AS7012RD/RDX NAS Gerät Netzkabel RJ45-Netzwerkkabel Schrauben für 3,5-Zoll- Festplatte Schrauben für 2,5-Zoll- Festplatte Installations-CD Schnellstartanleitung Seite 6 von 27... -
Seite 7: Optionales Zubehör
ASUSTOR NAS –Schnell-Installationsanleitung ö ö Die nachstehenden Artikel können in ASUSTORs Zubehör-Shop (http://shop.asustor.com) erworben werden. Andere Artikel wie HDMI-Kabel (2 m empfohlen), kabellose HF-Tastaturen, - Mäuse und -Fernbedienungen gemeinsam mit Bluetooth-Tastaturen und -Mäusen sind separat erhältlich. Seite 7 von 27... -
Seite 8: Hardware-Installationsanleitung
ASUSTOR NAS –Schnell-Installationsanleitung Alle auf der/den Festplatte(n) gespeicherten Daten werden gelöscht und können NICHT wiederhergestellt werden. Bitte sichern Sie wichtige Daten vor der Systeminitialisierung. 3.1. Festplatteninstallation Lösen Sie den Riegel mit der Taste im unteren Bereich der Laufwerkhalterung. • Ziehen Sie die Laufwerkhalterung am Riegel sanft aus dem Laufwerkschacht. - Seite 9 ASUSTOR NAS –Schnell-Installationsanleitung Festplatte in der Halterung installieren • 3,5-Zoll-Festplatten: Setzen Sie die Festplatte so in die Halterung ein, dass die Montagebohrungen an den Seiten der Festplatte und der Halterung übereinander liegen. Fixieren Sie das Laufwerk mit vier Schrauben. 2,5-Zoll-Festplatten und SSD-Laufwerke: Setzen Sie das Laufwerk in den rot umrandeten Bereich der Halterung ein (schauen Sie sich dazu die nachstehende Abbildung an).
- Seite 10 ASUSTOR NAS –Schnell-Installationsanleitung Schieben Sie die Laufwerkhalterung auf die Schienen im Laufwerkschacht. Schieben • Sie die Laufwerkhalterung am Riegel komplett in den Laufwerkschacht ein. Fixieren Sie die Laufwerkhalterung, indem Sie den Riegel nach unten drücken. Der Riegel sollte sich leicht schließen lassen und mit einem hörbaren Klicken einrasten. Achten Sie bitte darauf, dass die Laufwerkhalterung komplett in den Laufwerkschacht eingeschoben wurde, bevor Sie die Halterung mit dem Riegel fixieren.
-
Seite 11: Nas Anschließen Und Einschalten
ASUSTOR NAS –Schnell-Installationsanleitung 3.2. NAS anschließen und einschalten Schließen Sie den NAS an die Stromversorgung an. • • Verbinden Sie den NAS über ein Netzwerkkabel mit Ihrem Router, Switch oder Hub. • Halten Sie Ein-/Austaste 1 bis 2 Sekunden lang gedrückt, bis die blaue LED- Betriebsanzeige aufleuchtet. -
Seite 12: Upgrade Des Systemspeichers
Achten Sie darauf, sich Ihre Händler oder Finger nicht an den scharfen Kanten des • Speichermoduls, der inneren Komponenten oder Schaltkreise Ihres NAS zu verletzen. ASUSTOR garantiert nicht, dass Speichermodule von Drittanbietern in Ihrem NAS • funktionieren. Achten Sie darauf, Ihren NAS und die Peripherie abzuschalten, trennen Sie vor Hinzufügen •... -
Seite 13: Benötigte Teile Und Werkzeuge
ö Phillips-Schraubendreher • • Speicher für AS70 Serie Geräte können von örtlichen Fachhändler oder der Online-Shop für Zubehör ASUSTOR (http://shop.asustor.com) erworben werden. Speicher kompatibilitäts liste Fahren Sie den NAS durch Auswahl von [Herunterfahren] im ADM-Benutzermenü • herunter. Trennen Sie alle mit dem NAS verbundenen Kabel und Geräte, einschließlich des •... -
Seite 14: Speicher Installieren
ASUSTOR NAS –Schnell-Installationsanleitung Lösen Sie die Auswurfklemmen, indem Sie sie vorsichtig zu den Seiten des • Speichersteckplatzes nach außen ziehen. Achten Sie beim Einstecken des Speichermoduls im leeren Steckplatz bitte darauf, • die Kerben am Modul an den Kerben im Steckplatz auszurichten. - Seite 15 ASUSTOR NAS –Schnell-Installationsanleitung Schieben Sie das Speichermodul (wie abgebildet) ein; achten Sie darauf, die • Anschlüsse des Speichermoduls komplett im Steckplatz einzusetzen. Drücken Sie das Speichermodul mit zwei Fingern vorsichtig nach unten, bis es in den • Auswurfklemmen einrastet. Seite 15 von 27...
-
Seite 16: Abdeckung Wieder Anbringen
ASUSTOR NAS –Schnell-Installationsanleitung Bringen Sie die Abdeckung wieder an und ziehen die zuvor entfernten Schrauben fest. • • Schließen Sie alle Kabel, einschließlich des Netzkabels, wieder an; starten Sie dann den NAS. Seite 16 von 27... -
Seite 17: Erweiterungskarte Installieren
ASUSTOR NAS –Schnell-Installationsanleitung 3.4. Erweiterungskarte installieren Entfernen Sie die Abdeckung des NAS wie in Abschnitt 3.3.3 gezeigt. • Lösen Sie die Sicherungsschraube der Blende, entfernen Sie dann die Blende des • Erweiterungssteckplatzes, den Sie nutzen möchten. Stecken Sie Ihre Erweiterungskarte vorsichtig in den Steckplatz; achten Sie darauf, •... -
Seite 18: Schienenset Installieren
ASUSTOR NAS –Schnell-Installationsanleitung 3.5. Schienenset installieren Nehmen Sie die beiden Schienenbaugruppen heraus. • Ziehen Sie die Schienenbaugruppe vollständig heraus. • Drücken Sie die Freigabenase herunter und ziehen die innere Schiene heraus. • • Trennen Sie die innere Schiene von der äußeren Baugruppe. - Seite 19 ASUSTOR NAS –Schnell-Installationsanleitung Richten Sie die Löcher an der inneren Schiene an den Stiften am Systemgehäuse aus • und drücken die innere Schiene komplett hinein. Montieren Sie die inneren Schienen mit den mitgelieferten Montageschrauben am • Systemgehäuse. Montieren Sie die äußere Schienenbaugruppe an Ihrem Rack. Bitte beachten Sie, •...
-
Seite 20: Softwareinstallationsanleitung
Legen Sie die Installations-CD in das optische Laufwerk Ihres Computers ein, wählen • Sie anschließend „Start“ im automatisch eingeblendeten CD-Menü. Der Installationsassistent installiert das ASUSTOR Control Center auf Ihrem Computer. • Nachdem ASUSTOR Control Center installiert wurde, sucht die Software automatisch nach ASUSTOR NAS-Geräten im Netzwerk. -
Seite 21: Unter Macos
Legen Sie die Installations-CD in das optische Laufwerk Ihres Computers ein, wählen • Sie anschließend „Schnellinstallation“ im automatisch eingeblendeten CD-Menü. Der Installationsassistent installiert das ASUSTOR Control Center auf Ihrem Computer. • Zu diesem Zeitpunkt können Sie auch auswählen, ob Sie den Download Assistant installieren möchten. -
Seite 22: Web-Installation
ASUSTOR NAS –Schnell-Installationsanleitung 4.2. Web-Installation Sofern Sie die aktuelle IP-Adresse Ihres NAS bereits kennen, können Sie einen • Webbrowser öffnen und zum Starten der Initialisierung die NAS-IP-Adresse eingeben (beispielsweise http://192.168.1.168:8000). Bitte lassen Sie sich vom Installationsassistenten durch die gesamte Konfiguration •... -
Seite 23: Anhang
ASUSTOR NAS –Schnell-Installationsanleitung 5.1. LED-Anzeigen 1. LED-Betriebsanzeige 2. Inspection-LED 3. Systemstatus-LED 4. Alarm-LED-Indikator 5. SAS-LED-Indikator 6. Netzwerk-LED 7. Festplatte-LED LED-Anzeige Farbe Beschreibung Status Leuchtet Einschalten Blau Aufwachen aus Schlafmodus Blinkt (S3) Stromversorgun Leuchtet Schlafmodus (S3) Orange Blinkt alle 10 Sekunden... -
Seite 24: Rückseite
ASUSTOR NAS –Schnell-Installationsanleitung Leuchtet System bereit Stromversorgungs- oder Alarm Leuchtet Lüfterfehler Grün Leuchtet SAS bereit Netzwerk Blau Leuchtet Netzwerkport verbunden Leuchtet Festplatte bereit Grün Blinkt Datenzugriff Festplatte Blinkt alle 10 Sekunden Tiefschlafmodus Leuchtet Festplattenstörung 5.2. Rückseite 1. Service-LED 2. Rückstelltaste 3. -
Seite 25: Problemlösung
ASUSTOR NAS –Schnell-Installationsanleitung 5.4. Problemlösung F: Warum wird mein ASUSTOR NAS nicht vom ASUSTOR Control Center erkannt? A: Falls Ihr NAS nicht vom ASUSTOR Control Center erkannt werden sollte, probieren Sie bitte Folgendes: 1. Bitte prüfen Sie Ihre Netzwerkverbindung: a. Vergewissern Sie sich, dass sich Ihr Computer und der NAS im selben lokalen Netzwerk befinden. - Seite 26 ASUSTOR NAS –Schnell-Installationsanleitung b. Klicken Sie im linken Bereich des Fensters auf [Adaptereinstellungen ändern]. c. Klicken Sie mit der rechten Maustaste auf [LAN-Verbindung], wählen Sie dann [Eigenschaften]. Seite 26 von 27...
- Seite 27 Adresse verwenden:]. Stellen Sie die [IP-Adresse] auf 169.254.1.1, die [Subnetzmaske] auf 255.255.0.0 ein, klicken Sie dann auf [OK]. Öffnen Sie ASUSTOR Control Center, lassen Sie die Software nach Ihrem NAS suchen. 4. Falls sich das Problem nicht mit den obigen Vorschlägen lösen lassen sollte, wenden Sie sich bitte an Ihren ASUSTOR-Händler vor Ort oder an den ASUSTOR-Kundendienst.
