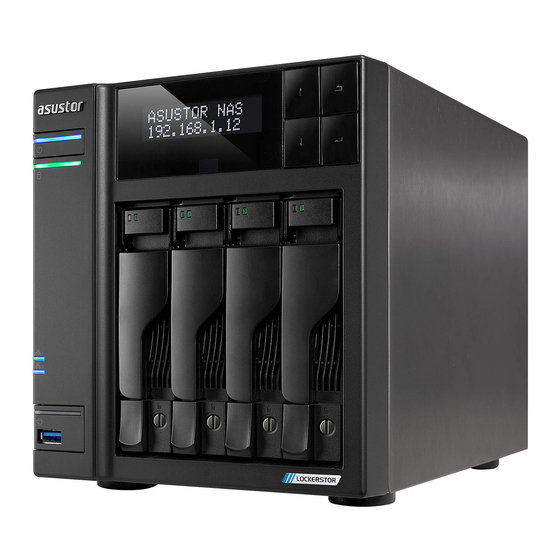

- Seite 1 Schnell-Installationsanleitung Eingesetzte Modelle AS6702T/AS6704T/AS6706T Ver.2.3.0903 (2015-3-2) Ver. 4.0.0108(2022-1-8)
-
Seite 2: Inhaltsverzeichnis
Inhalt Hinweise ............................ 3 Sicherheitshinweise ........................4 1. Lieferumfang ......................... 5 2. Optionales Zubehör ........................ 7 3. Hardware-Installationsanleitung ....................8 Benötigte Werkzeuge für die Festplatteninstallation ..............8 Festplatteninstallation ......................8 Befestigung des Stromkabels ....................10 Connecting and Powering on the NAS ..................11 Upgrade des Systemspeichers .................... -
Seite 3: Hinweise
Hinweise Aussagen zur FCC-Erklärung Dieses Gerät entspricht Teil 15 der FCC-Vorschriften. Im Betrieb müssen die folgenden beiden Bedingungen er füllt werden: Dieses Gerät darf keine schädliche Störstrahlung abgeben, und Dieses Gerät muss für empfangene Störstrahlung unempfindlich sein, auch für Störstrahlung, die unerwünschte Funktionen hervorrufen an. -
Seite 4: Sicherheitshinweise
Sicherheitshinweise Die Einhaltung der folgenden Vorsichtsmaßnahmen verlängert die Lebensdauer des NAS. Befolgen Sie deshalb bitte alle Vorkehrungen und Anleitungen. Elektrische Sicherheit Ziehen Sie den Stecker aus der Steckdose, bevor Sie dieses Gerät reinigen. Verwenden Sie nur das im Lieferumfang enthaltene Netzteil, Ein anderes Netzteil könnte Ihr Gerät beschädigen. Vergewissern Sie sich, dass das netzteil mit der korrekten netzspannung versorgt wird. -
Seite 5: Lieferumfang
1. Lieferumfang Eingesetzte Modelle: AS6702T, AS6704T, AS6706T NAS Gerät AS6702T AS6704T AS6706T Netzkabel Adapter RJ45-Netzwerkkabel Stromkabelhalterung Schrauben für 3,5-Zoll- Festplatte... - Seite 6 Schrauben für 2,5-Zoll- Festplatte Schnellinstallationsanleit...
-
Seite 7: Optionales Zubehör
2. Optionales Zubehör Die nachstehenden Artikel können von lokalen Händlern und in ASUSTORs Zubehör-Shop (http://shop.asustor.com) erworben werden. -
Seite 8: Hardware-Installationsanleitung
Benötigte Werkzeuge für die Festplatteninstallation Kreuzschraubendreher Mindestens eine 3,5/2,5 Zoll SATA Festplatte. (Eine Liste mit kompatiblen Festplatten ist online verfügbar unter: http://www.asustor.com/service/hd?id=hd Festplatteninstallation 1. Lösen Sie den Riegel mit der Taste im unteren Bereich der Laufwerkhalterung. 2. Ziehen Sie die Laufwerkhalterung am Riegel sanft aus dem Laufwerkschacht. - Seite 9 3,5-Zoll-Festplatten: Setzen Sie die Festplatte so in die Halterung ein, dass die Montagebohrungen an den Seiten der Festplatte und der Halterung übereinander liegen. Fixieren Sie das Laufwerk mit vier Schrauben. 2,5-Zoll-Festplatten und SSD-Laufwerke: Setzen Sie das Laufwerk in den rot umrandeten Bereich der Halterung ein (schauen Sie sich dazu die nachstehende Abbildung an).
-
Seite 10: Befestigung Des Stromkabels
Kabelhalterung benutzen, um das Stromkabel sicher zu befestigen. 1. Nehmen Sie die Kabelhalterung aus der Zubehör-Box 2. Bringen Sie die Halterung so am Stromkabel an, wie in der Grafik unten beschrieben. 3. Entfernen Sie die Lüfterschraube, indem Sie sie gegen den Uhrzeigersinn herausdrehen. AS6702T AS6704T... -
Seite 11: Connecting And Powering On The Nas
4. Positionieren Sie die Halterung über dem Loch für die entfernte Lüfterschraube. Befestigen Sie die Halterung, indem Sie die Lüfterschraube ersetzen. AS6702T AS6704T Connecting and Powering on the NAS Schließen Sie den NAS an die Stromversorgung an. Verbinden Sie den NAS über ein Netzwerkkabel mit Ihrem Router, Switch oder Hub. -
Seite 12: Upgrade Des Systemspeichers
Ihr NAS und die Speichermodule nutzen hochpräzise Komponenten und elektronische Anschlusstechnologie. Damit die Garantie während des Garantiezeitraums Ihres Produktes nicht erlischt, empfehlen wir Folgendes: ü Speicher für AS67 Serie Geräte können von örtlichen Fachhändler oder der Online-Shop für Zubehör ASUSTOR (http://shop.asustor.com) erworben werden. -
Seite 13: Benötigte Teile Und Werkzeuge
• ASUSTOR garantiert nicht, dass Speichermodule von Drittanbietern in Ihrem NAS funktionieren. • Achten Sie darauf, Ihren NAS und die Peripherie abzuschalten, trennen Sie vor Hinzufügen oder Entfernen von Speichermodulen alle Zubehörteile und Anschlusskabel. • Befolgen Sie zum Vermeiden von Schäden durch elektrostatische Entladung an Speichermodulen die nachstehenden Anweisungen: ü... -
Seite 14: Arbeitsspeicher Installieren
3. Lösen Sie die drei Schrauben an der Rückseite des NAS wie abgebildet mit einem Schraubendreher. AS6702T AS6704T AS6706T 4. Greifen Sie die Abdeckung von beiden Seiten mit beiden Händen, schieben Sie sie dann zum Entfernen vom Gehäuse vorsichtig nach hinten. -
Seite 15: Abdeckung Wieder Anbringen
2. Schließen Sie alle Kabel, einschließlich des Netzkabels, wieder an; starten Sie dann den NAS. AS6702T AS6704T AS6706T Einbau von M.2 SSDs M.2 Vorsichtsmaßnahmen bei der Installation Der AS6702T, AS6704T und der AS6706T bietet Ihnen zwei M.2 SSD Steckplätze. Für maximale Kompatibilität, klicken Sie hier für eine List der kompatiblen M.2 SSDs. - Seite 16 Abdeckung entfernen 1. Fahren Sie den NAS durch Auswahl von [Herunterfahren] im ADM-Benutzermenü herunter. 2. Trennen Sie alle mit dem NAS verbundenen Kabel und Geräte, einschließlich des Netzkabels. AS6702T AS6704T AS6706T 3. Lösen Sie die drei Schrauben an der Rückseite des NAS wie abgebildet mit einem Schraubendreher.
- Seite 17 Einbau von M.2 SSDs 1. Für eine optimale Funktion sollten Sie die SSDs in der Reihenfolge installieren, die in den folgenden Abbildungen gezeigt wird. AS6702T AS6704T AS6706T 2. Setzen Sie die M.2 SSD schräg ein, richten Sie die Kerbe mit dem Anschluss aus und setzen Sie das M.2-Laufwerk ein.
- Seite 18 3. Wiederholen Sie den Vorgang für alle anderen M.2 SSDs. AS6702T AS6704T AS6706T Abdeckung wieder anbringen Bringen Sie die Abdeckung wieder an und ziehen die zuvor entfernten Schrauben fest. AS6702T AS6704T AS6706T Schließen Sie alle Kabel, einschließlich des Netzkabels, wieder an; starten Sie dann den NAS.
-
Seite 19: Einbau Einer Netzwerkkarte
Einbau einer Netzwerkkarte Netzwerkkarte Vorsichtsmaßnahmen bei der Installation Ihr Lockerstor 4 Gen2 und Lockerstor 6 Gen2 unterstützt die 10-Gigabit-Ethernet-Netzwerkkarte AS-T10G2. Für die Installation der AS-T10G2 muss die mitgelieferte Halterung verwendet werden, die für die NAS-Geräte der Lockerstor Gen2-Serie entwickelt wurde.. Ihr NAS muss für die Dauer des Wechsels zwischen PCIe-Modus und M.2-Modus eingeschaltet bleiben. - Seite 20 2. Trennen Sie alle mit dem NAS verbundenen Kabel und Geräte, einschließlich des Netzkabels. AS6702T AS6704T AS6706T 3. Lösen Sie die drei Schrauben an der Rückseite des NAS wie abgebildet mit einem Schraubendreher. AS6702T AS6704T AS6706T 4. Greifen Sie die Abdeckung von beiden Seiten mit beiden Händen, schieben Sie sie dann zum Entfernen vom Gehäuse vorsichtig nach hinten.
- Seite 21 2. Ziehen Sie die M.2-Karte vorsichtig aus dem PCIe-Steckplatz, wie unten gezeigt. AS6704T AS6706T 3. Lösen Sie die beiden Schrauben, mit denen die Halterung für die M.2-Karte befestigt ist. AS6704T AS6706T 4. Heben Sie die Halterung aus dem NAS heraus. AS6704T AS6706T...
- Seite 22 5. Entfernen Sie die beiden Schrauben an der Rückseite des NAS und der Platzhalterklammer. AS6704T AS6706T 6. Schrauben Sie die Befestigungsvorrichtung vom AS-T10G2 NIC ab und entfernen Sie diese. 7. Bringen Sie die NAS-spezifische Halterung am AS-T10G2 an und befestigen Sie die Schrauben. 8.
- Seite 23 Befolgen Sie diese Anweisungen in umgekehrter Reihenfolge, um die M.2-Karte zu demontieren. Abdeckung wieder anbringen Bringen Sie die Abdeckung wieder an und ziehen die zuvor entfernten Schrauben fest. AS6702T AS6704T AS6706T Schließen Sie alle Kabel, einschließlich des Netzkabels, wieder an; starten Sie dann den NAS.
- Seite 24 AS6702T AS6704T AS6706T...
-
Seite 25: Softwareinstallationsanleitung
Methode. Können Sie die aktuellste Software aus dem Download-Bereich der ASUSTOR-Website (http://www.asustor.com/service/downloads) herunterladen. Download Center-Installation Unter Windows Nachdem ASUSTOR Control Center installiert wurde, sucht die Software automatisch nach ASUSTOR NAS-Geräten im Netzwerk. Wählen Sie Ihren NAS aus der Liste, lassen Sie sich vom Installationsassistenten durch die Konfiguration führen. -
Seite 26: Unter Macos
Unter MacOS Nachdem ASUSTOR Control Center installiert wurde, sucht die Software automatisch nach ASUSTOR NAS-Geräten im Netzwerk. Wählen Sie Ihren NAS aus der Liste, lassen Sie sich vom Installationsassistenten durch die Konfiguration führen. -
Seite 27: Web-Installation
Web-Installation Sofern Sie die aktuelle IP-Adresse Ihres NAS bereits kennen, können Sie einen Webbrowser öffnen und zum Starten der Initialisierung die NAS-IP-Adresse eingeben (beispielsweise http://192.168.1.168:8000). Bitte lassen Sie sich vom Installationsassistenten durch die gesamte Konfiguration führen. -
Seite 28: Installation Mit Einem Mobilgerät
Installation mit einem Mobilgerät Suchen Sie nach „Ai-Master” bei Google Play oder im Apple App Store. Sie können ebenfalls die unten abgebildeten QR-Codes einscannen. Laden Sie dann die AiMaster Mobile App auf Ihr Mobilgerät runter. AiMaster for Android AiMaster for iOS Stellen Sie sicher, dass sich Ihr Mobilgerät im gleichen lokalen Netzwerk wie das NAS befindet. - Seite 29 Wählen Sie Ihr NAS-Gerät von der Liste aus.
-
Seite 30: Installation Über Das Lc-Display
Wählen Sie [Initialisierung ausführen] um die Installation zu beginnen. Folgen Sie den Anweisunge, um die Konfiguration abzuschließen. Installation über das LC-Display • Falls die Initialisierung des NAS noch nicht begonnen hat, werden Sie über das LC-Display gefragt, ob Sie die NAS- Initialisierung starten möchten. - Seite 31 • Die Initialisierung ist abgeschlossen, wenn die IP-Adresse des NAS im LC-Display erscheint. HINWEIS: Das Kennwort des Admin-Kontos wird auf „admin“ eingestellt. • Diese Installationsmethode eignet sich nur für Modelle mit LCD-Displays AS6704T/AS6706T.
-
Seite 32: Anhang
5. Anhang LED-Anzeigen AS6702T AS6704T AS6706T LED-Betriebsanzeige Systemstatus-LED Netzwerk-LED USB-LED Festplatte-LED LED-Anzeige Farbe Beschreibung Status Leuchtet Einschalten Blau Blinkt Aufwachen aus Schlafmodus (S3) Stromversorgung Leuchtet Schlafmodus (S3) Orange Blinkt alle 10 Sekunden LED-Nachtmodus Blinkt Einschalten Systemstatus Grün Leuchtet System bereit... -
Seite 33: Rückseite
Leuchtet Festplatte bereit Grün Blinkt Datenzugriff Festplatte Blinkt alle 10 Sekunden Tiefschlafmodus Leuchtet Festplattenstörung Rückseite AS6702T AS6704T AS6706T Netzkabel 2.5G RJ45-Ports Gleichspannungseingang USB 3.2 Gen 2-Ports K-Lock HDMI-Port Systemlüfter PCI Express 3.0- Erweiterungssteckplatz Rückstelltaste Bedienung des LCD-Bildschirms Mit dem LCD-Bildschirm können Sie Systemeinstellungen vornehmen und Systeminformationen abrufen. Die Tasten auf der rechten Seite der LCD-Bildschirms können genutzt werden, um durch die Menüs zu navigieren. - Seite 34 1. [Nach oben] Taste 2. [Nach unten] Taste 3. [Zurück] Taste 4. [Bestätigen] Taste Nachdem Sie das NAS eingeschaltet haben, wird Ihnen der Name des NAS und die IP-Adresse auf dem LCD-Bildschirm angezeigt. Der Bildschirm wir nach wenigen Sekunden automatisch ausgeschaltet. Mit dem Bildschirm können Sie Einstellungen vornehmen und Systeminformationen abrufen.
- Seite 35 2.1.1 IP-Adresse 2.1.2 Subnetzmaske 2.2 WAN 2.2.1 IP-Adresse 2.2.2 Subnetzmaske 3. Speicher Im Speicher-Untermenü können Sie die Tasten [Nach oben], [Nach unten] und [Bestätigen] verwenden, um sich die unten aufgeführten Volumeninformationen anzeigen zu lassen. 3.1. Gesamter Speicherplatz: Die gesamte Speicherkapazität des Volumens. 3.2.
-
Seite 36: Netzwerkeinstellungen
Drücken Sie die Tasten [Nach oben] oder [Nach unten], um die Buchstaben und Zahlen zu durchlaufen. Drücken Sie die Taste [Bestätigen], um das Zeichen Ihrer Wahl zu bestätigen und mit der nächsten Stelle fortzufahren. Wiederholen Sie diesen Vorgang, bis die Konfiguration aller Zeichen im Namen abgeschlossen ist. Ein Druck auf die Taste [Zurück] öffnet das Dialogfenster zum Bestätigen der Änderung. -
Seite 37: Typenschild
Ruhezustand versetzt. Typenschild Q: Warum wird mein ASUSTOR NAS nicht vom ASUSTOR Control Center erkannt? A: Falls Ihr NAS nicht vom ASUSTOR Control Center erkannt werden sollte, probieren Sie bitte Folgendes: 1. Bitte prüfen Sie Ihre Netzwerkverbindung: Vergewissern Sie sich, dass sich Ihr Computer und der NAS im selben lokalen Netzwerk befinden. - Seite 38 Wählen Sie [Start] [Systemsteuerung] [Netzwerk- und Freigabecenter] Klicken Sie im linken Bereich des Fensters auf [Adaptereinstellungen ändern]. Klicken Sie mit der rechten Maustaste auf [LAN-Verbindung], wählen Sie dann [Eigenschaften].
- Seite 39 Im [Netzwerk]-Register wählen Sie [Internetprotokoll Version 4 (TCP/IPv4)], anschließend klicken Sie auf [Eigenschaften].
- Seite 40 Im [Allgemein]-Register wählen Sie die Optionsschaltfläche [Folgende IP-Adresse verwenden:]. Stellen Sie die [IP- Adresse] auf 169.254.1.1, die [Subnetzmaske] auf 255.255.0.0 ein, klicken Sie dann auf [OK]. Öffnen Sie ASUSTOR Control Center, lassen Sie die Software nach Ihrem NAS suchen.
- Seite 41 4. Falls sich das Problem nicht mit den obigen Vorschlägen lösen lassen sollte, wenden Sie sich bitte an Ihren ASUSTOR- Händler vor Ort oder an den ASUSTOR-Kundendienst. Zudem möchten wie Sie gerne ermutigen, einen Blick auf die ASUSTOR-Hilfethemen zu werfen.
