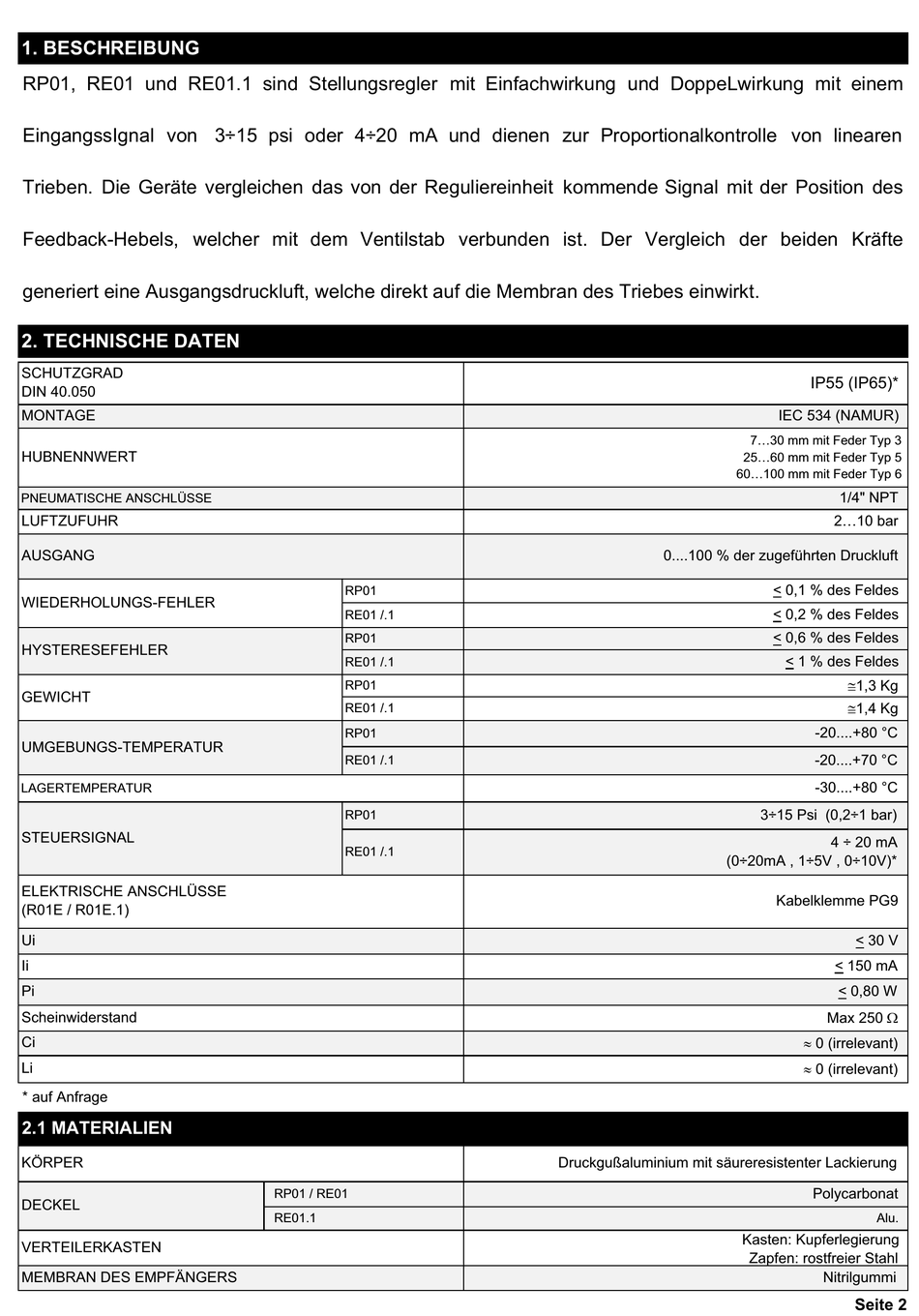

Technische Daten - Omc Rp01 Installation, Gebrauch Und Instandhaltung

1. BESCHREIBUNG
RP01, RE01 und RE01.1 sind Stellungsregler mit Einfachwirkung und DoppeLwirkung mit einem
EingangssIgnal von 3÷15 psi oder 4÷20 mA und dienen zur Proportionalkontrolle von linearen
Trieben. Die Geräte vergleichen das von der Reguliereinheit kommende Signal mit der Position des
Feedback-Hebels, welcher mit dem Ventilstab verbunden ist. Der Vergleich der beiden Kräfte
generiert eine Ausgangsdruckluft, welche direkt auf die Membran des Triebes einwirkt.

2. TECHNISCHE DATEN

SCHUTZGRAD
DIN 40.050
MONTAGE
HUBNENNWERT
PNEUMATISCHE ANSCHLÜSSE
LUFTZUFUHR
AUSGANG
WIEDERHOLUNGS-FEHLER
HYSTERESEFEHLER
GEWICHT
UMGEBUNGS-TEMPERATUR
LAGERTEMPERATUR
STEUERSIGNAL
ELEKTRISCHE ANSCHLÜSSE
(R01E / R01E.1)
Ui
Ii
Pi
Scheinwiderstand
Ci
Li
* auf Anfrage
2.1 MATERIALIEN
KÖRPER
DECKEL
VERTEILERKASTEN
MEMBRAN DES EMPFÄNGERS
RP01
RE01 /.1
RP01
RE01 /.1
RP01
RE01 /.1
RP01
RE01 /.1
RP01
RE01 /.1
RP01 / RE01
RE01.1
0....100 % der zugeführten Druckluft
(0÷20mA , 1÷5V , 0÷10V)*
Druckgußaluminium mit säureresistenter Lackierung
IP55 (IP65)*
IEC 534 (NAMUR)
7...30 mm mit Feder Typ 3
25...60 mm mit Feder Typ 5
60...100 mm mit Feder Typ 6
1/4" NPT
2...10 bar
< 0,1 % des Feldes
< 0,2 % des Feldes
< 0,6 % des Feldes
< 1 % des Feldes
#1,3 Kg
#1,4 Kg
-20....+80 °C
-20....+70 °C
-30....+80 °C
3÷15 Psi (0,2÷1 bar)
4 ÷ 20 mA
Kabelklemme PG9
< 30 V
< 150 mA
< 0,80 W
Max 250 :
| 0 (irrelevant)
| 0 (irrelevant)
Polycarbonat
Alu.
Kasten: Kupferlegierung
Zapfen: rostfreier Stahl
Nitrilgummi
