Operazione - Intellinet Network Solutions 561204 Schnellinstallationsanleitung

Gigabit Ethernet PoE+ Switch 8 porte
Questa guida fornisce le indicazioni basilari per settare e mettere in funzione
l'apparecchio. Per istruzioni dettagliate e ulteriori specifiche, fare riferimento
al manuale d'istruzione contenuto nel CD incluso al prodotto o sul sito
intellinetnetwork.com.

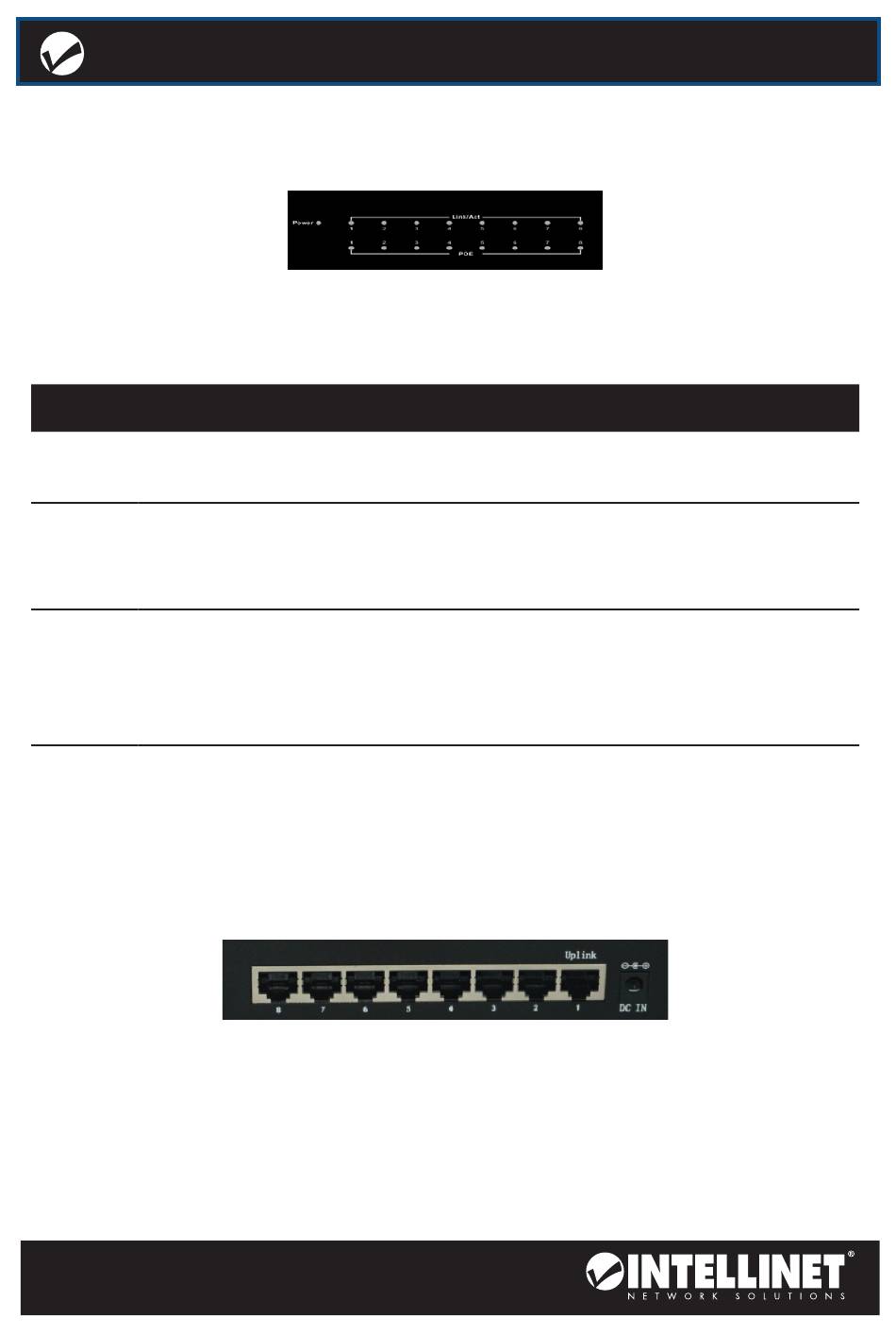

LEDs
Gli indicatori LED rendono il monitoraggio e la soluzione dei problemi più
semplici. Se un LED di stato non indica alcuna connessione o attività, verificare la
corrispondente periferica per un' impostazione e un funzionamento adeguati.
LED Stato
Accesso
PWR
Spento
Accesso
PoE
Lampeggiante Sovraccarico PoE
Spento
Accesso
Uplink
Lampeggiante
Spento
Connessioni
Tutte le porte sullo switch supportano la funzionalità Auto-MDI/MDI-X, così
si possono usare sia cavi dritti che incrociati UTP/STP per collegare le porte
RJ45 ai PC, router, hub, altri switch, etc. I cavi Cat5/5e/6 UTP/STP forniscono
ottimali prestazioni; se il LED di stato non indica una connessione, verificare la
corrispondente periferica per un corretto settaggio e funzionamento.
• Porte 1 – 8: porte 10/100/1000 Mbps, compatibili IEEE 802.3af/at, forniscono
al massimo 30 Watt ai dispositivi PoE collegati. Il budget PoE complessivo per
questo switch è 60 Watt, la distribuzione della potenza media per porta è di 7,5
Watt.
• Port 1: La porta uplink designata può essere utilizzata allo stesso modo di
qualsiasi altra porta, tuttavia, quando l'isolamento di porta (modalità VLAN 1 o 2)
è attivo, questa porta resta accessibile da tutte le altre porte.
Italiano
12

Operazione

Accesso
Verificare la connessione; accendere
La porta è collegata al dispositivo PSE / PoE
Nessun dispositivo PSE / PoE collegato
Collegamento corretto della porta 5
Collegamento corretto della porta; dati trasmessi/
ricevuti
Nessun collegamento stabilito
