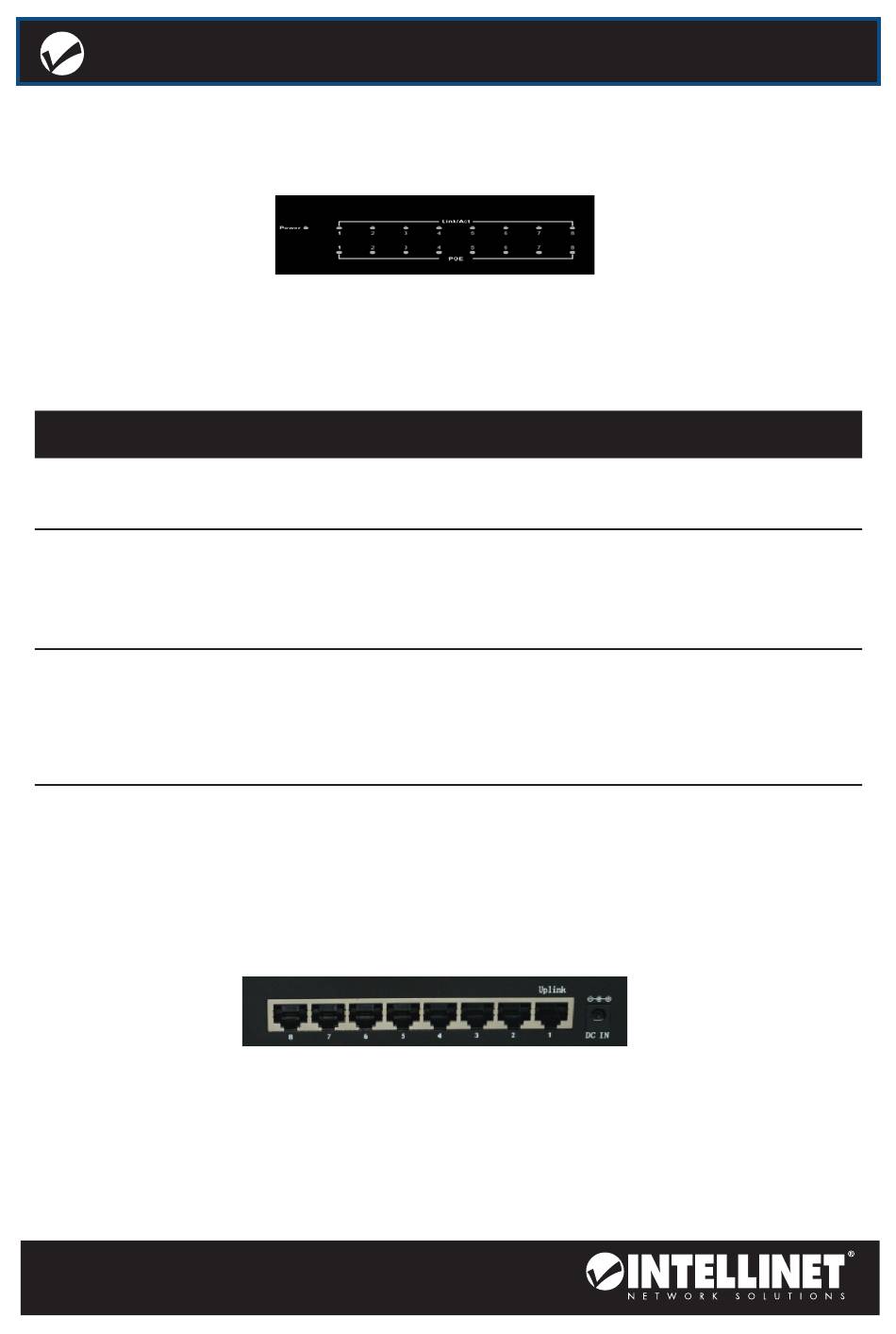

8-Portowy Przełącznik Gigabit Ethernet PoE+
Ta instrukcja prezentuje podstawowe kroki podłączenia i instalacji urządzenia. Aby
uzyskać szczegółowe informacje techniczne oraz instrukcję użytkownika zapoznaj
się z zawartością dołączoną do opakowania lub odwiedź stronę intellinetnetwork.
com.
Diody
Diody sygnalizacyjne są pomocne podczas monitorowania urządzenia oraz
ułatwiają rozwiązywanie problemów. Jeśli diody statusu nie sygnalizują funkcji
linku lub aktywności, sprawdź podłączone urządzenie pod kątem poprawności
konfiguracji oraz jego zasilania.
Dioda
Status
On (wł.)
Power
Off (wył.)
On (wł.)
Migająca
PoE
Off (wył.)
On (wł.)
Uplink
Migająca
Off (wył.)
Podłączenie
Wszystkie porty przełącznika obsługują auto-krosowanie MDI/MDI-X, możliwe
więc jest użycie kabla prostego lub krosowanego, aby połączyć porty RJ45 z
komputerami, routerami, czy innymi przełącznikami. Kable Cat5/5e/6 UTP/
STP zapewniają optymalną wydajność; jeśli diody statusu nie sygnalizują linku,
sprawdź podłączone urządzenie pod kątem poprawności konfiguracji oraz jego
zasilania.
• Porty 1-8: 10/100/1000 Mb/s, zgodne z IEEE802.3af/at, maksymalna moc dla
podłączonego urządzenia PoE wynosi 30W. Moc łączna PoE przełącznika wynosi
60W, średnio na port dystrybuowana jest moc o wielkości 7.5W.
• Port 1: Oznaczony jako port Uplink, może być wykorzystany tak samo jak
wszystkie inne porty, jednak gdy izolacja portu (VLAN tryb 1 lub 2) jest aktywna,
port ten pozostaje dostępny dla wszystkich pozostałych portów.
Polski
10
Objaśnienie
Urządzenie włączone
Sprawdź, czy zasilanie jest podłączone
Połączenie z urządzeniem PSE/PoE
Przeciążenie PoE
Brak połączenia z urządzeniem PSE/PoE
Prawidłowe podłączenie portu nr 5
Prawidłowe podłączenie portu; transmisja/odbiór
pakietów
Nie nawiązano połączenia
Polski
