Przełącznik 10/100 Office • Instrukcja użytkownika
Dziękujemy za zakup przełącznika 10/100 Office INTELLINET NETWORK SOLUTIONS
model 502023 (5-portowy w plastikowej obudowie), model 523301 (5-portowy w
metalowej obudowie), model 502054 (8-portowy w plastikowej obudowie), model
523318 (8-portowy w metalowej obudowie).

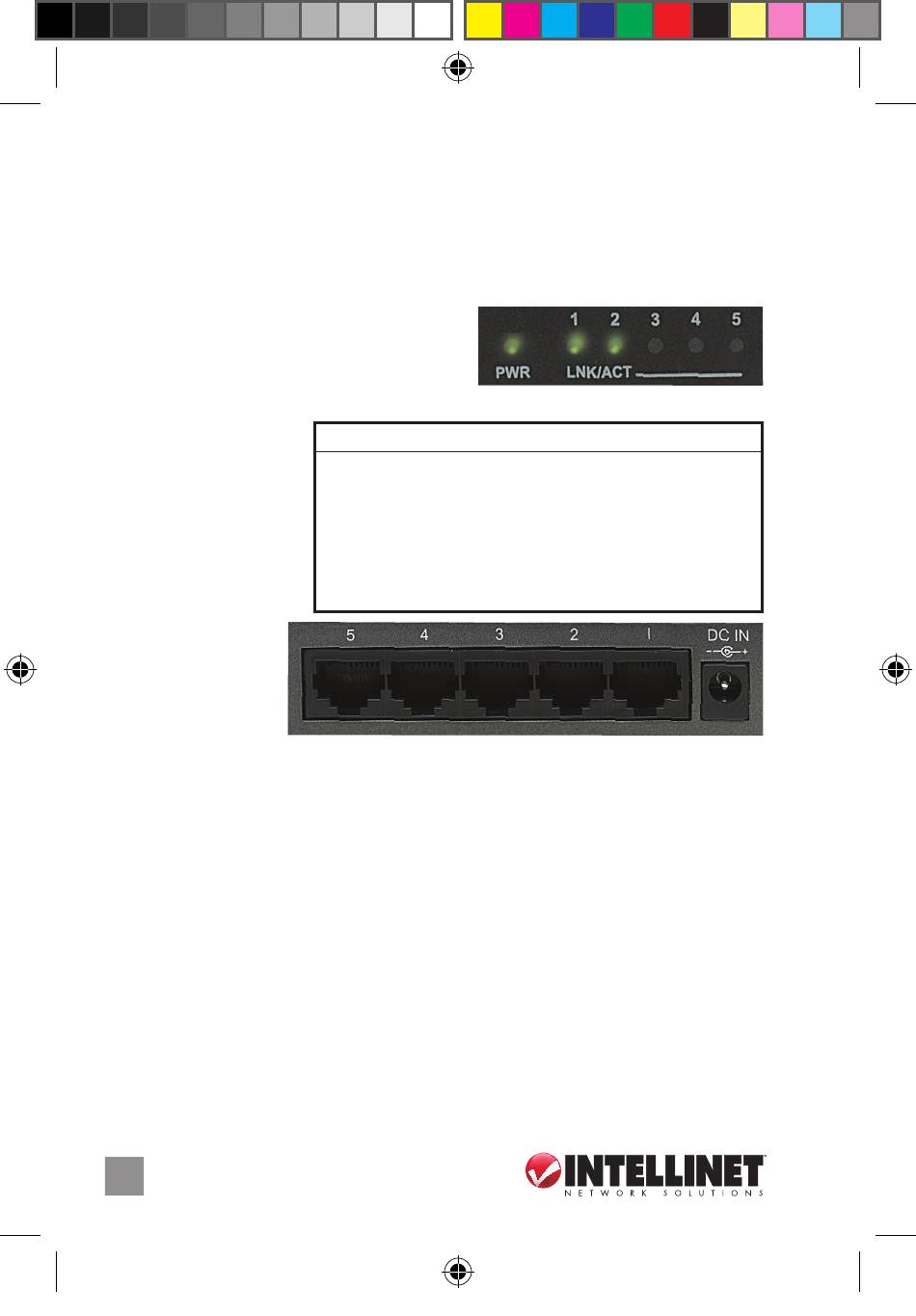

PANEL PRZEDNI

Diody sygnalizacyjne — zasilanie, link/
aktywność — są pomocne podczas
monitorowania urządzenia oraz ułatwiają rozwiązywanie problemów.

PANEL TYLNI

Zasilanie
Podłącz zasilanie do
przełącznika, a następnie
sprawdź status diod
sygnalizacyjnych. UWAGA:
Dla prawidłowego
funkcjonowania
urządzenia, należy
używać tylko zasilacza
z zestawu.
Wszystkie porty
przełącznika obsługują auto-krosowanie MDI/MDI-X, więc kabel krosowany oraz
port uplink nie jest wymagany do połączenia z komputerami, routerami, czy innymi
przełącznikami. Kable Cat5/5e/6 UTP/STP zapewniają optymalną wydajność; jeśli
diody statusu nie sygnalizują funkcji linku lub aktywności, sprawdź podłączone
urządzenie pod kątem poprawności konfiguracji oraz jego zasilania.
INSTALACJA
Zaleca się, aby urządzenie w trakcie użytkowania było umiejscowione:
• na płaskiej powierzchni, w miejscu odpowiednim do wagi urządzenia;
• dla zapewnienia dobrej wentylacji w odległości co najmniej 25 mm obudowy
urządzenia od podłoża, na którym się znajduje;
• z dala od źródeł zakłóceń elektrycznych: radia, nadajniki szerokopasmowe, itp.;
• z dala od nadmiernej wilgoci;
• w odległości do 100 m od innych urządzeń sieciowych, z którymi bezpośrednio jest
połączony.
6
502023_523301_502054_523318_08_UM_ML1.indd 6
Dioda Status
PWR
LNK/ On (wł.)
ACT Migająca Prawidłowe podłączenie portu; transmisja/odbiór
POLSKI
Objaśnienie
On (wł.) Urządzenie włączone
Off (wył.) Sprawdź, czy zasilanie jest podłączone; włącz
urządzenie
Prawidłowe podłączenie portu
pakietów
Off (wył.) Nie nawiązano połączenia
