Panneau Avant - Intellinet 502023 Handbuch

Switch Fast Ethernet de Bureau • Manuel de l'utilisateur
Merci d'avoir acheté l'INTELLINET NETWORK SOLUTIONS
modèle 502023 (5 ports, boîtier plastique), modèle 523301 (5 ports, boîtier métallique),
modèle 502054 (8 ports, boîtier plastique) ou modèle 523318 (8 ports, boîtier métallique).

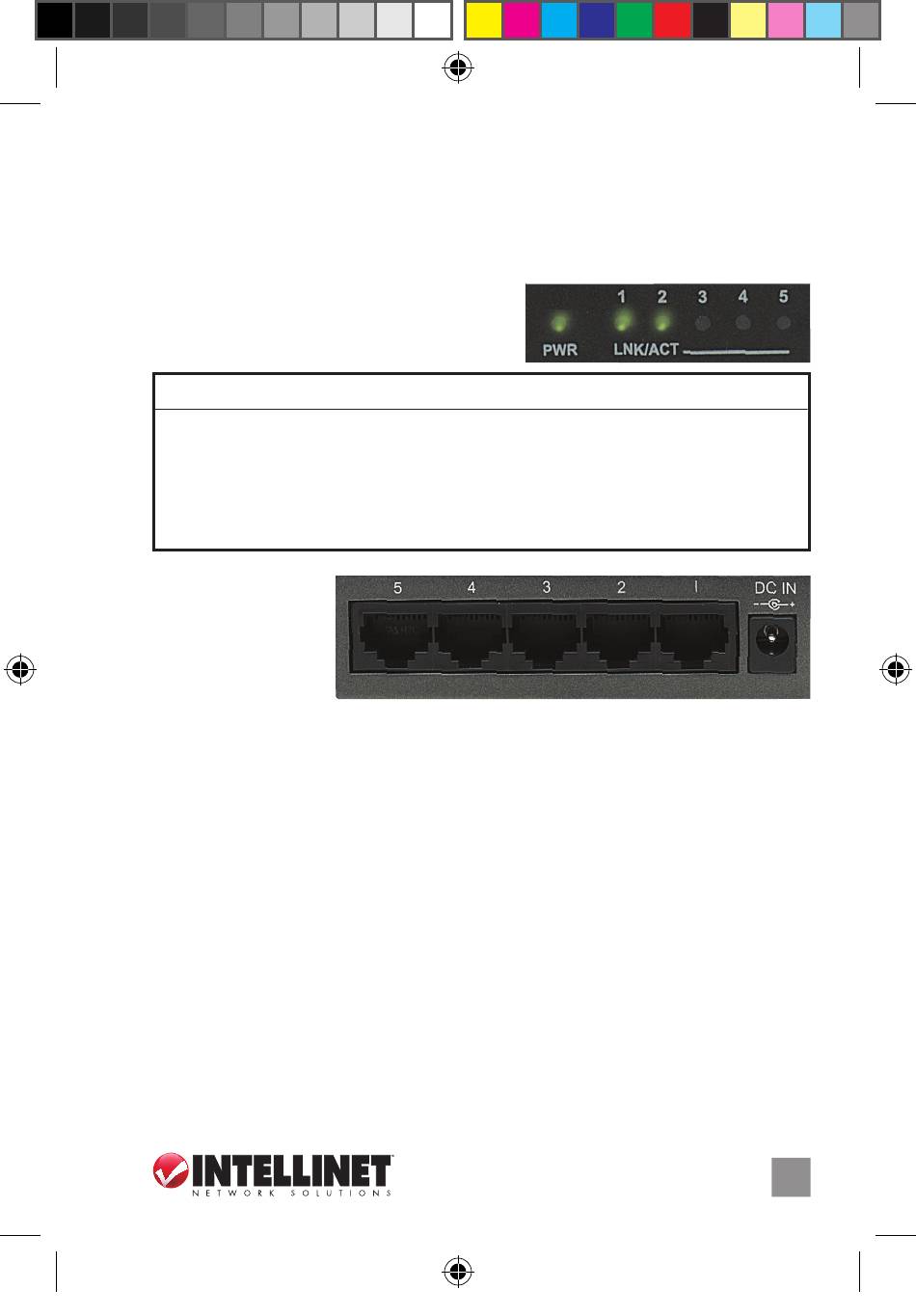

PANNEAU AVANT

Les voyants d'état — Alimentation, Connexion/
Activité — pour des informations et le dépannage.
DEL
PWR
LNK/ACT
PANNEAU ARRIÉRE
Alimentation
Branchez la prise
femelle de l'adaptateur
secteur à la prise jack
sur le panneau arrière et la fiche à une prise de courant, puis assurez-vous que que le
voyant "PWR" est allumé. NOTE: Afin d' assurer le propre fonctionnement, n'utilisez que
l'adaptateur secteur fourni avec ce produit.
Tous les ports de ce commutateur prennent en charge la fonctionnalité Auto-MDI/
MDI-X, donc des câbles croisés et des liaisons montantes ne sont pas nécessaires pour
des connections aux PC, routeurs, concentratreurs, etc. Des câbles Cat5/5e UTP/STP
garantissent des performances optimales; si un DEL n'indique pas d'activité, vérifiez
l'appareil correspondant.
INSTALLATION
Avant d'utiliser le commutateur, il est recommandé de le placer:
• sur une surface plane qui peut supporter son poids (et celui d'autres objets)
• ac. un écartement minimal de 25 mm d'autres objets pour une ventilation suffisante
• loin des appareils électriques qui peuvent être source d'interférence (des radios etc.)
• loin des environnements humides
• pas plus loin que 100 m de l'appareil réseau auquel vous voudriez connecter
502023_523301_502054_523318_08_UM_ML1.indd 5
État du voyant Description
Allumé Appareil est alimenté
Éteint Vérifiez l'alimentation/Allumez l'appareil
Allumé Connexion est établie
Clignotant Connection est établie, données sont transmises
Éteint Connexion n'est pas établie
